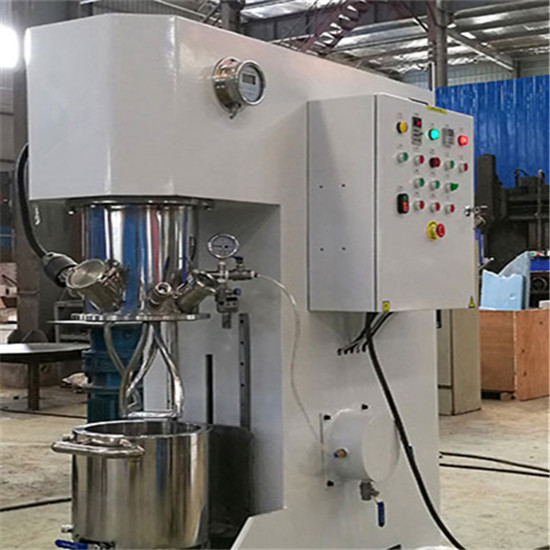

진공 펌프가 장착된 30L 배터리 슬러리 행성형 진공 믹서



명세서

믹서 사양

1-1 제품명 및 사양	A.  행성형 분산 진공 믹서 ；  B.  모델 ：T MAX-DMS 3 0L ( 4kw /2P- 3kw /4P)
1-2 기본 구조	A.  유압 리프팅 선박 유형;  B.  6축 회전 직접 소재 온도 측정 모드(온도를 정확하게 제어할 수 있는 유일한 방법) C. 이중 분산축 + 이중 혼합축 + 단일 스크래핑 벽 + 단일 온도 측정 - (6축)
1-3 혼합 용기	A.  치수 : 직경. 340mm×330mm ; B.  설계 용량 : 30L  C.  유효 용량: 25L .
	A. 라이너 재질 : SUS304; B. 내부 라이너 벽을 돌린 후 거울 표면을 연마하여 좋은 둥글림을 보장합니다. C. 혼합통의 상부 플랜지 평면과 상부 배럴 본체는 밀봉 링으로 밀봉됩니다. D. 배럴 바닥에는 G1"(DN25) 배출 밸브가 하나 있습니다. 마. 강화된 가이드 플레이트(G1/2"입구/출구 인터페이스)가 있는 재킷은 가공된 재료를 차가운 물(오일) 또는 뜨거운 물(증기 또는 뜨거운 오일)로 냉각하거나 가열할 수 있습니다.
1-4 상부 혈관  (주전자 커버)	A.  재질 : SUS304;  B. 빠르게 켜고 끌 수 있는 Φ 70 분말 호퍼 1개, 스포트라이트 1개, 작은 창 2개(스포트라이트 포트 1개와 관찰구 1개), 진공 압력계 1개, 기타 필요한 연결 파이프(진공/환기/대기) 1개.
1-5 혼합 원리	고속 분산축에 설치된 단일 교반 펄프와 여러 개의 톱니형 분산 디스크는 회전과 공전 모두에 사용됩니다. 동시에 교반 펄프의 낮은 간극 설계와 결합하여 사각이 없고, 저속 교반 패들의 강력한 반죽 간섭 운동과 상하/좌우 순환 운동, 분산 디스크의 고속 전단 및 분산 기능이 재료가 완전히 분산되고 혼합되며 침전되지 않도록 보장합니다.
1-6-1 회전/혼합 모터, 주파수 변환기 및 감속기	A. 수량 : 1개; B. 모터 출력: 3kw / 4P; C. 모터와 일치하는 3KW 주파수 변환기가 있음 D. 사이클로이드 핀휠 감속기 BL2를 장착한 경우 감속비는 약 I = 29이고 서비스 계수 FA = 1.0입니다.
1-6-2 행성 회전 속도	속도 : 0~ 50 rpm , 조절 가능
1-6-3 벽 스크레이퍼	수량 : 1그룹; 스크래핑 재료: SUS304 및 테프론; 회전 속도와 동일합니다.
1-7-1 믹싱 블레이드 / 혼합 속도	속도 : 0~ 7 0rpm, 조절 가능
1-7-2 믹싱 블레이드	A.  재질 : SUS304;  B.  수량 : 2 (그룹)

1-7-3 선택 믹싱 블레이드	A. 표준: "나선형 꼬임"
1-8-1 분산 모터 및 주파수 변환기	A. 수량 : 1개; B. 모터 출력: 4kw / 2p; C. 모터와 일치하는 4kw 주파수 변환기가 있습니다.
1-8-2 분산속도 (회전)	A.  속도: 0 ~  38 00 rpm, 조절 가능;  B.  선형 속도 : 0 ~  12 m / S;
1-8-3 분산축 및 디스크	A.  재질 : SUS304;  B.  분산 디스크의 직경:  Φ 8 0mm;  C.  하나, 분산 디스크는 분산 샤프트에 설치되어 더 나은 분산/ 혼합을 보장합니다.
1-9 리프팅(믹싱 배럴)	A.  유압 리프팅 나.  리프팅 높이 :  ≤ 38 0.
1-10 진공 시스템	A. 혼합 및 분산 공정은 진공 하에서 수행될 수 있습니다. 조건; 진공도:  ≤  - 0.1MPa
	C.  진공 펌프  2X-4 ,  0.55kw/4P  모터 (고객이 준비)
	C. 진공 서지 탱크와 스위치가 있음.
	D. 동적 씰: 기계적 씰, 정적 씰: O-링 씰.
	마. 압력을 24시간 유지하고, 혼합 탱크나 압력 유지 조건 하에 오일이 누출되지 않도록 하십시오. (이 기계는 기밀을 유지할 수 있으며, 그러한 요구 사항이 있는 경우 특별 지침을 제공할 수 있습니다.)
1-11 위치 시스템	A.  위치 조정 장치와 잠금 장치가 있어 믹싱 배럴과 상부 캔 본체의 위치를 정확하게 조정하고 회전을 방지할 수 있습니다.   나.  상부캔본체 하부플랜지의 위치결정 정지는 정밀 하다.  믹싱 배럴과 일치시켜 믹싱 배럴의 위치가 적절하고 위치가 정확한지 확인합니다.
1-12 분배 캐비닛	장비 운전 시 진공장치의 기능 표시 및 운전, 주파수 변환 속도 조절, 온도 표시(제어), 스포트라이트, 리프팅, 운전 비상 정지 등의 기능은 전원 분배 캐비닛에서 수행됩니다. 참고: 혼합 및 분산에는 타이밍 기능이 있습니다.
1-13 안전운전	A. 주파수 변환기와 제한 이동 스위치에 따라 특별히 설계된 제어 경로를 통해 캔 본체는 지정된 위치에 도달하면 자동으로 멈출 수 있습니다.
	B. 캔 바디가 상승하는 과정에서 장비의 혼합/분산 부분을 시작할 수 없습니다. 마찬가지로 기계가 혼합물을 작동할 때 캔 바디를 내릴 수 없고 혼합 버킷을 올릴 수 없습니다. 열렸습니다.
	C. 진공 버퍼 탱크의 특수 설계로 효과적으로 방지할 수 있습니다. 진공 펌프 오일을 혼합 드럼으로 되돌립니다.
	D. 주전자 커버와 믹싱 부분에 도어볼트 타입의 버클을 배치한다. 혼합통이 자동으로 떨어지는 것을 방지하기 위한 통입니다.
1-14 온도 측정 방법	재료 온도 측정: 0~300  ℃ , 온도 프로브는 회전하면서 움직이며 재료에 직접 접촉합니다.
1-15 작업대	스테인리스 스틸 실험실 작업 플랫폼
1-16 총 호스트 전력	4.4KW
1-1 7  작동 전압 / 빈도	380V/50Hz/3상 ； 제어 전압: 220V.

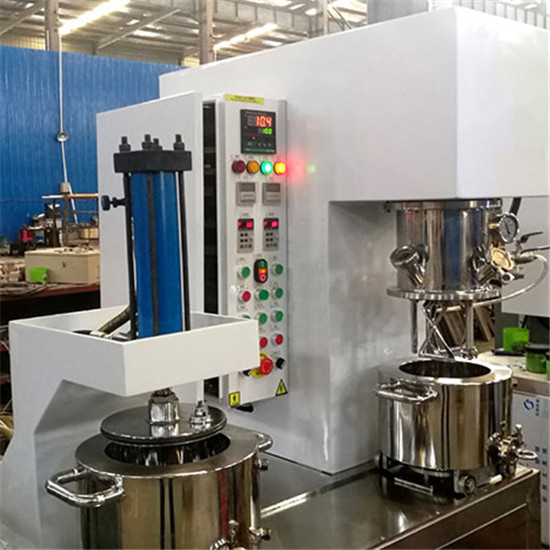

2. 슬러리 배출기(양압 압출) -  YLJ-30L(1.5kw/4P)

1. 구조적 형태	프레임은 단일 지지대 유형입니다.
2. 리프팅 모드	프레임은 작업대에 고정되어 있습니다.
3. 누르기  방법	유압 실린더를 사용하여 프레스 플레이트를 구동하여 재료를 압착합니다.
4. 일부 를 구동합니다.   프레싱 플레이트	복동 오일 실린더:  Φ 63/D32 × S250FA ; 수량 : 1개(세트).
5. 프레스 플레이트	공칭 크기는  Φ  240이며 혼합 드럼과 일치합니다. 플레이트는 배기구가 장착되어 있습니다.
6. 잠금 모드 믹싱 드럼	기계적 잠금.
7. 퇴원  방법	해고하다.
9. 기본 기술 지표	9-1. 주유소의 모터 동력	9-2 압착판 단위면적당 압력	9-3. 오일 펌프 유량 및 최대 출력  압력
	≤ 2. 2KW / 4P	9kg/cm2	플런저 :  1.6L/min—21MPa/max.
	9-4. 최대 프레스 압력	9-5 정격 시스템 압력	9-6 오일 냉각 구역
	3.3톤	12MPa	공기 자연 냉각
10-1 소모품	A.  "O" 인발이 찍힌 반지 : Φ 340 ×Φ 10 ;  B.  재질 : 불소고무;  C.  수량: 1 개.
10-2 사용   마모 부품	프레싱 플레이트의 밀봉 홈.
11. 전송 모드 믹싱 드럼	표준선택 : 가이드레일 타입 이송믹싱드럼 이송 메인 기계와 프레스 사이.
12. 노트	주 엔진과 전원 분배 캐비닛과 오일 스테이션을 공유합니다.
