진공 단일 스테이션 일정 온도 3개 글러브 포트, 정화 및 재생 시스템이 있는 글러브 박스

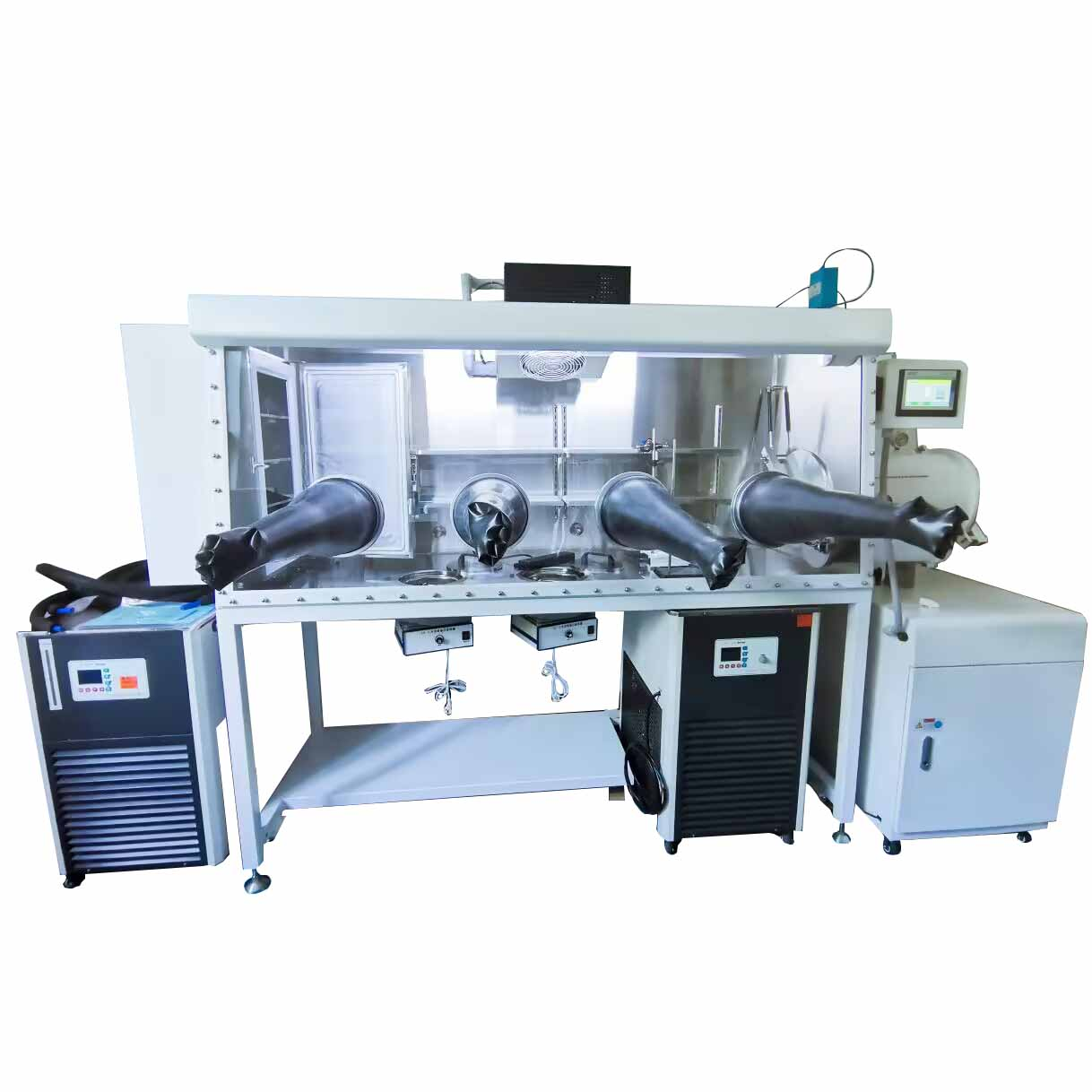

이미지는 참고용입니다. (실제 사진은 단면 2스테이션이 아닌 단면 3스테이션 글러브 박스입니다.)

I. 승인 기준:

표준 조건, 즉 20~25℃의 일정한 온도, 상대 습도 65%, 불활성 가스원 99.999%, 빈 상자체 순환수 산소 지표는 1ppm 이하에 도달합니다.

II. 주요 기술 지표 및 구성

1. 박스 (앞 창문 을 들어올릴 수 있음)

1.1 크기: 1500mm(L) × 900mm(H) × 750mm(W).

1.2 재질 : 스테인리스 구조(304형), 두께 3mm.

1.3 필터: 기공 크기 0.3 마이크론.

1.4 부틸 고무 장갑: 미국에서 수입, 두께 0.4mm, 장갑 입구 8인치, 단단한 알루미늄 합금 장갑 입구(부식 방지 처리, 양극 산화 알루미늄), 구경 220mm.

1.5 윈도우: 작동 표면의 기울어진 디자인, 8mm 안전 강화 유리 전면 윈도우, 내마모성, 내부식성, 양호한 빛 투과성, 3/8인치 두께의 OMEGA 씰을 사용한 밀봉 링.

1.6. 일정 양압 및 음압(-10mbar~10mbar)을 유지할 수 있습니다.

1.7. 박스에는 반사 방지 조명 에너지 절약 램프가 장착되어 있어 빛이 부드럽습니다.

1.8 박스에는 디스플레이 보드 2개 선반이 장착되어 있습니다

1.9. 본 박스는 멀티홀 전원단자보드를 장착하고 있습니다(전원공급: 220V ± 10% 50Hz ± 10%)

1.10. 박스에는 4개의 표준 KF-40 인터페이스를 설치할 수 있습니다.

1.11. 누출률: ≤ 0.001vol%/h.

1.12. 캐스터 높이 950mm를 포함한 강철 구조용 브라켓은 범용 캐스터로 설치되었습니다.

2.  전환  내각  1

2.1 대형 및 소형 전환  캐비닛 (오른쪽)

2.1.1 모양: 원통형(304 스테인리스 스틸), 글러브 박스와 연결, 샤프트 잠금식 대형 전환  캐비닛  도어, 조작이 간편함.

2.1.2 크기: 직경 360mm, 길이 600mm 대형 전환  캐비닛 , 피스톤 도어, 슬라이딩 트레이가 있는 전환  캐비닛  , 광택 처리, 상자는 다른 소형 전환 캐비닛 에 설치됨  , 사양: 직경 150mm, 길이 300mm, 수동 밸브 제어 펌핑 및 보충.

2.1.3. 트레이: 확장부를 자유롭게 이동할 수 있음(대형 전환 캐비닛에 사용)

2.1.4 진공도 ≤ 1bar (오른쪽의 대형 및 소형 전이 캐비닛은 진공이 필요하며 진공 게이지로 표시되어야 함)

3.  제어 시스템

3.1.1 모드: 자가 진단, 정전 및 자가 시동 기능을 갖추고 있으며, 압력 제어 및 자가 적응 기능을 갖추고 있습니다. 자동 제어, 사이클 제어, 비밀번호 보호, LCD 디스플레이를 통한 진공 챔버 제어 기능을 제공합니다. 장치 제어는 Siemens PLC 터치스크린을 사용합니다.

3.2. 압력 제어: 상자와 전환 챔버의 압력을 특정 설정 값으로 제어합니다.

a) 사용자는 +12.5mbar에서 -12.5mbar 사이의 작동 압력 간격을 설정할 수 있으며, PLC는 설정된 범위 내에서 박스 압력을 자동으로 조절합니다. 작동 압력 간격의 기본값은 -1mbar에서 +3mbar입니다.

b) 상자의 압력이 12mbar보다 높으면 PLC가 자동으로 안전 밸브를 열어 압력을 완화하고 상자 내부의 장갑, 장비 및 재료를 보호합니다.

c) 발 스위치를 사용하여 상자 압력을 미세 조정합니다.

3.3. 풋 페달: 글러브 박스의 압력을 조절할 수 있어 조작이 간편합니다.

4.  순환 시스템(정화 및 재생 시스템 포함)

4.1. 독일 BASF, 미국 UOP Purification Materials, 독일 Baode 밸브. 호스트 시스템은 모듈식 설계로 통합되었으며, 완전 자동 전자 제어식 가스 솔레노이드 밸브 그룹, PLC 제어, 회로, 순환 펌프, 실내 정화 기능, 디스플레이가 독립형 정화기에 통합되어 있어 컴팩트하고 간단한 시스템을 구성합니다.

4.2. 제어: 수분, 산소 1PPm 이하 제어

4.3. 조정 장치: PLC 터치 조절(가열, 배기, 정화, 재생)을 통해 사람의 모니터링 없이 2.5시간 동안 전체 환기 과정을 조정할 수 있습니다.

4.4. 작동 가스: He.N2/ 또는 Ar 가스(가스 사이클)

4.5. 순환 팬: 0-100m³ 고속 주파수 변환 팬, 마이크로 프로세서 제어, 압력 테스트 후 스테인리스 스틸 장치.

4.6 정제 컬럼: 단일 정제 컬럼, 독일 BASF 탈산제 5kg, 미국 UOP 고효율 수분 흡수제 5kg을 수입하여 사용하며, 수명이 매우 길어 사용자가 정제 과정에서 제품의 수명을 연장할 수 있도록 보장합니다. 2.2kg의 물 용량 외에도 63L  의 산소 흡수 용량을 갖추고 있습니다.

4.7 정화 밸브: 전자동 전기공압 밸브.

4.8 필터: HEPA 표준에 따라 0.3마이크론 구경의 고효율 필터를 채택했습니다.

4.9 재생: 시스템을 다시 정화하여 활성화하는 데 사용됩니다. 재생에는 헬륨/H₂, 질소/H₂ 또는 아르곤/H₂ 혼합 가스가 필요하며, 이 중 H₂는 10%를 차지합니다. 재생된 가스는 유량계로 유입된 후 정화 컬럼으로 유입됩니다.

5.  디스플레이 시스템

독일 SIEMENS, 장치 제어는 Siemens PLC 터치스크린을 채택했습니다. 영어와 중국어를 전환하여 사용할 수 있습니다.

6.  수질 분석기  (해외수입) 브랜드 소재 : 영국 MICHELL / (고객의 사용환경 결정에 따라)

국내 조립 또는 해외 조립의 경우, 신뢰성을 확보하기 위해 제3자 데이터를 사용합니다.

1) 측정 범위 : 0~1000ppm

2) 정확도 : ±1% ppm

3) 디스플레이: 분석기의 출력은 PLC에 연결되고, 검출값은 터치스크린에 표시되며, 경보값을 설정할 수 있습니다.

4) 제어: 가스 순환 시스템은 사용자 설정에 따라 제어되어 순환 저하를 실현할 수 있습니다.

5) 환경 : -10℃ -50℃

7.  산소 분석기  (해외수입) 브랜드 소재 : 미국 AVCRAY(고객의 사용환경 결정에 따라)

국내 조립 또는 해외 조립의 경우, 신뢰성을 확보하기 위해 제3자 데이터를 사용합니다.

1) 측정범위 설정 가능 : 0~1000ppm

2) 환경 : -10℃-50

3) 정확도: ±1% ppm

4) 설치 위치: 산소 센서는 상자에 설치되며, 가스 순환 여부에 관계없이 산소 센서는 상자 내부 분위기를 지속적으로 감지하고 글러브 박스 내부의 산소 함량을 표시합니다.

5) 센서: 전기화학 소재 배터리, 장점은 정확한 영점, 작은 드리프트, 다른 배터리 소재가 쉽게 부식되는 것을 방지하는 것입니다. 교체 비용이 낮습니다(산소 배터리만 교체).

6) 디스플레이: 분석기의 출력은 PLC에 연결되고, 검출된 값은 터치 스크린에 표시되며, 알람 값을 설정할 수 있습니다.

제어: 사용자는 자동 사이클 기능을 선택하여 글러브 박스의 산소 함량을 사용자가 지정한 범위 내로 유지할 수 있습니다.

8.  진공 시스템

진공 펌프의 시동-정지 시간 제어 기능을 향상시킵니다. 이 진공 펌프는 영국 에드워즈(Edwards)사의 RV12 모델 진공 펌프로, 유량은 12m³/h, 최대 진공도는 2x10-3mbar입니다. 이 펌프는 전이 챔버를 개별적으로 진공 처리할 수 있으며, 언제든지 개별 제어가 가능합니다. (해외 수입품)

9.  박스 자동 세척

자동 가스 제어 도금판; 상자 가스 자동 세척 기능 사용자가 세척 시간을 설정한 다음 터치 스크린에서 시작 버튼을 터치하면 시스템이 상자 세척을 시작하고 설정된 시간이 되면 자동으로 중지됩니다.

10.  유기용매 흡착 시스템(재생가능)

유기 용매가 정제 컬럼에 미치는 영향을 방지하기 위해, 글러브 박스 시스템에 직렬로 연결된 용매 컬럼을 사용합니다. 이 매체는 고품질의 고효율 활성탄을 주로 사용하며, 활성 알루미나를 사용하여 불산 생성을 방지합니다. 유기 용매 흡착 시스템의 충진 용량은 7kg입니다.

PLC 터치 조절(가열, 배출, 정화, 재생) 및 기타 프로세스를 통한 재생 가능한 용매 흡착 시스템입니다.

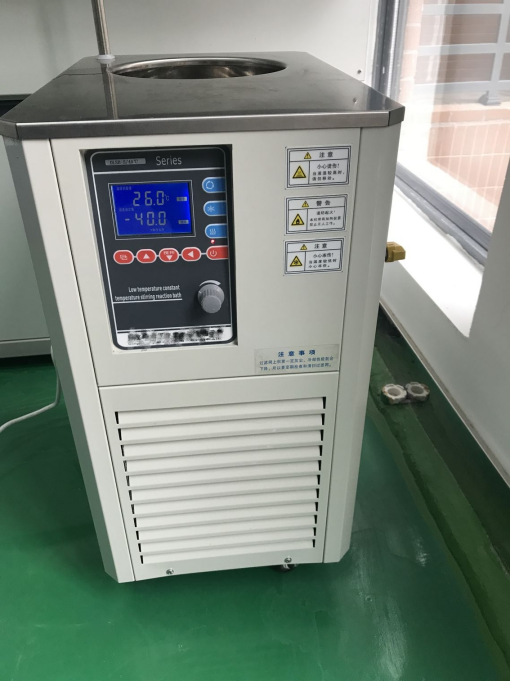

11.  5℃~80℃ 저온 냉욕조

기본 매개변수

캐비티 용량: 4.7리터, 크기: φ200*150mm

온도 조절 범위 : +0℃ ～-80℃

디스플레이: PLC 통합 디스플레이 온도

내부 소재 : 304 스테인리스 스틸, 브러시 처리된 표면

외부 재질 : 1.5mm 스테인리스 강판, 플라스틱 스프레이

냉각방식 : 냉각수조 주변에 구리관을 균일하게 배치하고, 구리관을 냉각수로 주입

냉장 모드: 수입 압축기

냉매: R404 R23

온도 조절 범위: +5℃ ~ -80℃

온도 변동 ：±0.1℃

냉각 용량: 275-3150W

가열 전력: 800W

냉각 전력: 2840W

순환 전력: 100W

순환 펌프 유량: 25L/min

설치 : 글러브 박스 바닥이나 측면에 내장

제품  특징

고급 성능과 신뢰할 수 있는 품질을 갖춘 국제적으로 유명한 제조업체의 원래 밀폐형 압축기입니다.

냉장 유닛 전문 릴레이, 보호기, 커패시터 등은 수입된 고품질의 원래 장비를 사용하여 신뢰성과 사용 수명을 보장합니다.

디지털 디스플레이 온도 조절, 간단하고 눈길을 끄는 조작;

순환 시스템은 부식 방지, 녹 방지, 온도 변화로 인한 액체 오염 방지 기능이 있는 스테인리스 스틸로 만들어졌습니다.

12.  E 장비 작동 조건: (사용자 제공)

1.0. 전원 공급: 2상 3선 AC220V, 전력 ≥ 4.5Kw;

1.1. 실험실은 독립된 접지를 가져야 합니다: <3Ω, 장비에서 접지 연결까지는 ≥ 10mm2 평형 구리선을 사용하는 것이 좋습니다.

1.2. 물 공급: 없음;

1.3. 상대 습도: <75%;

1.4. 실내에는 먼지가 많지 않고, 부식성, 가연성, 폭발성 가스가 없어야 합니다.

1.5. 장비 설치 면적: 길이 × 너비: 2500mm × 1200mm

III. 주요 구성

1 표준 수출 포장: 내부 충돌 방지 보호, 외부 수출용 나무 상자 포장.

2. 고객 요구 사항에 따라 익스프레스, 항공, 해상 운송을 통해 가장 적합한 방법을 찾아 배송합니다.

3. 배송과정에서 발생하는 손상에 대해 책임을 지고, 손상된 부분을 무료로 교환해 드립니다.
