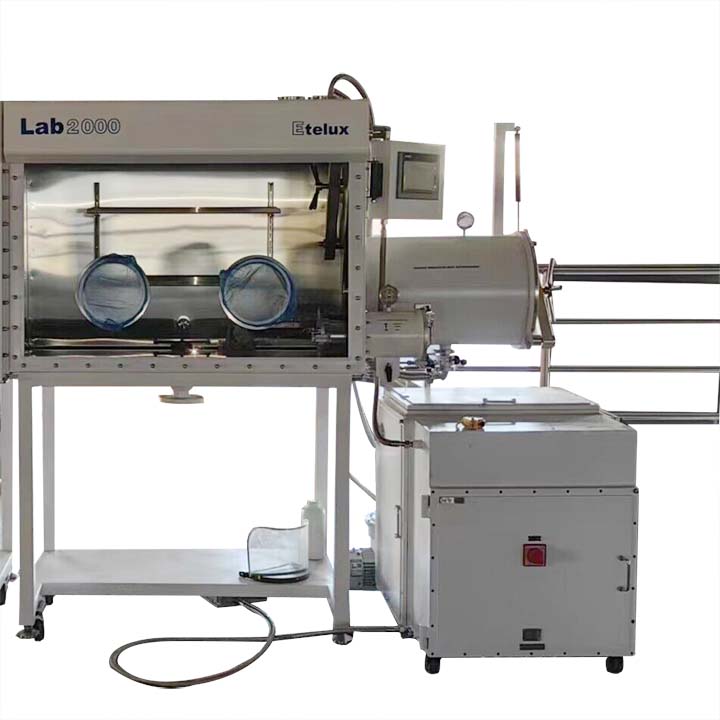

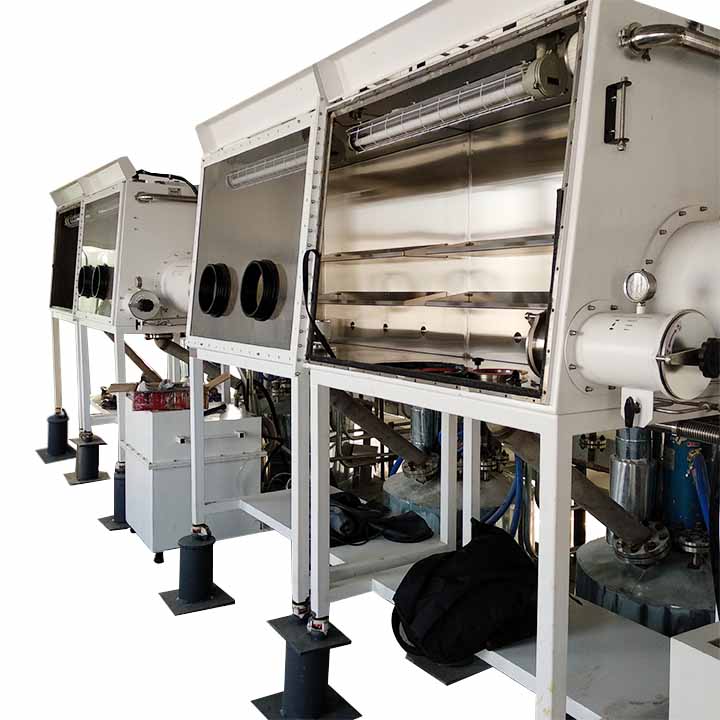

방폭형 풋 페달이 있는 진공 방폭형 더블 스테이션 글러브 박스

(장비 전체가 구리와 아연을 금지합니다)

1.  캐비닛

1.1 크기: 2400mm(길이) × 900mm(높이) × 770mm(폭).

1.2 재질 : 주요 스테인리스 스틸 구조(316L형) 두께 3mm.

1.3 필터 : 기공 크기 0.3 마이크론

1.4 부틸 고무 장갑: 미국에서 수입한 두께 0.4mm, 장갑 입구 8인치, 단단한 알루미늄 합금 장갑 입구(부식 방지 처리, 알루미늄 양극 산화 처리, 전해액 및 유기용매로 부식에 강함), 구경 220mm.

1.5 창: 작동 표면의 기울어진 디자인, 분리 가능한 8mm 안전 강화 유리 전면 창, 내마모성, 내부식성, 양호한 빛 투과성, 3/8인치 두께의 OMEGA 씰을 사용한 밀봉 링; 부식 방지 필름 붙여 넣기.

1.6. 일정 양압 및 음압(-10mbar~10mbar)을 유지할 수 있습니다.

1.7. 본 박스는 방폭 및 무반사 조명 에너지 절약 램프를 장착하여 부드러운 빛을 발산합니다.

1.8 박스에는 디스플레이 보드 2개, 조절식 선반(후면)이 장착되어 있습니다.

1.9 본 박스는 방폭형 소켓 2개(전원 공급: 220V ± 10% 50Hz ± 10%)를 갖추고 있습니다.

1.10. 8개의 KF-40 포트가 박스에 세팅되어 있습니다.

1.11. 누출률: ≤ 0.001vol%/h.

1.12. 950mm 높이의 캐스터를 포함한 강철 구조 브래킷은 범용 캐스터로 설치되었으며 전체 패키지 보드입니다.

1.13. 상자 하단에는 φ159mm 크기의 덮개가 맞춤 제작되어 있습니다. 덮개를 열면 재료를 아래로 이송하는 호퍼가 있으며, 호퍼 하단에는 DN50 플랜지가 적용되어 고객의 DN50 자동 밸브와 연결됩니다.

2.  전환 캐비닛 (오른쪽 장착)

2.1. 모양: 원통형(304 스테인리스 스틸), 글러브 박스와 연결, 샤프트 잠금식 대형 전환 캐비닛 , 조작이 간편합니다.

2.2. 크기: 직경 390mm, 길이 600mm 대형 전환 캐비닛 , 피스톤 도어, 슬라이딩 트레이가 있는 전환 캐비닛 , 광택 처리됨;

2.3. 상자의 오른쪽에는 작은 전환 캐비닛을 설치했습니다 . 오른쪽 사양은 직경 150mm, 길이 300mm, 수동 밸브 제어 펌핑 및 보충 공기입니다.

2.4. 트레이 : 스테인리스 스틸, 자유롭게 움직여 확장 가능(대형 전환 캐비닛에 사용).

2.5 진공도 ≤ 1bar (오른쪽의 대형 및 소형 전이 캐비닛은 진공이 필요하고 진공 게이지로 표시되어야 함) 독일 WIKA를 사용한 진공 테이블.

2.6. 대형 칸막이의 전달 부분은 PTFE를 채택했습니다.

3. 제어 시스템  (방폭 캐비닛에 설치, 방폭 처리 방폭 레벨 dII BT4 )

3.1 ．작동 방식: 자가 진단, 정전 및 자가 시동 기능을 포함하며, 압력 제어 및 자가 적응 기능을 갖추고 있습니다. 자동 제어, 사이클 제어, 비밀번호 보호, LCD 디스플레이를 이용한 진공 챔버 제어 기능을 갖추고 있습니다. 장치 제어는 Siemens PLC 터치스크린을 사용합니다.

3.2. 압력 제어: 압력 센서 HALSTRUP은 특정 설정값에서 챔버의 압력을 제어하는 데 사용됩니다.

a) 사용자는 작동 압력 간격을 +12.5~-12.5mbar 사이에서 임의로 설정할 수 있으며, PLC는 설정된 범위 내에서 박스 압력을 자동으로 조절합니다. 작동 압력 간격의 기본값은 -1~+3mbar입니다.

b) 상자의 압력이 12mbar보다 높으면 PLC가 자동으로 안전 밸브를 열어 압력을 완화하고 상자 내부의 장갑, 장비 및 재료를 보호합니다.

c) 발 스위치를 사용하여 상자 압력을 미세 조정합니다.

3.3. 방폭형 풋 페달: 글러브 박스의 압력을 조절할 수 있어 조작이 편리합니다.

4. 순환 시스템  (방폭 캐비닛에 배치, 정화 및 재생 시스템 포함)

4.1 독일 BASF, 미국 UOP 정화 자재, 독일 Baode 밸브. 호스트 시스템은 모듈식 설계로 통합되었으며, 완전 자동 전자 제어 가스 솔레노이드 밸브 그룹, PLC 제어, 회로, 순환 펌프, 정수 시스템, 디스플레이가 독립형 정수기에 통합되어 있어 컴팩트하고 간단한 시스템을 구성합니다.

4.2. 제어: 수분, 산소 1PPm 이하 제어

4.3. 조정 장치: PLC 터치 조절(가열, 배기, 정화, 재생)을 통해 사람의 모니터링 없이 2.5시간 동안 전체 환기 과정을 조정할 수 있습니다.

4.4. 작동 가스: He.N2/ 또는 Ar 가스(가스 사이클)

4.5. 순환 팬: 0-100m³ 고속 주파수 변환 팬, 마이크로 프로세서 제어, 압력 테스트 후 스테인리스 스틸 장치.

4.6 정제 컬럼: 단일 정제 컬럼, 독일 BASF 탈산제 5kg, 미국 UOP 고효율 흡수제 5kg을 수입 정제재로 사용하여 수명이 매우 길어 사용자가 정제 과정에서 제품의 수명을 연장할 수 있도록 보장합니다. 2.2kg의 물 용량 외에도 60L 의 산소를 흡수할 수 있습니다.

4.7 정화 밸브: 전자동 전기-공압 밸브.

4.8 필터: HEPA 표준에 따라 0.3마이크론 구경의 고효율 필터를 채택했습니다.

4.9 재생: 재사용 및 활성화를 위해 시스템을 정화하는 데 사용됩니다. 재생에는 헬륨/H2, 질소/H2 또는 아르곤/H2 가스 혼합물이 필요하며, 이 중 H2는 10%를 차지합니다.

5. 디스플레이 시스템  (글러브박스 측면에 위치 )

폭발 방지 터치 스크린이 상자 측면에 배치되어 있습니다.

6. 수질 분석기  (해외수입) 브랜드 : 영국 MICHELL / (방폭 캐비닛에 보관)

국내 조립 또는 해외 조립의 경우, 신뢰성을 확보하기 위해 제3자 데이터를 사용합니다.

1) 측정 범위 : 0~1000ppm

2) 정확도 : ±1% ppm

3) 디스플레이: 분석기의 출력은 PLC에 연결되고, 검출된 값은 터치 스크린에 표시되며, 알람 값을 설정할 수 있습니다.

4) 제어: 가스 순환 시스템은 사용자 설정에 따라 제어되어 순환 저하를 실현할 수 있습니다.

5) 환경 : -10℃ -50℃

7. 산소 분석기  (해외수입) 브랜드 : 미국 Avcray(방폭 캐비닛에 보관)

국내 조립 또는 해외 조립의 경우, 신뢰성을 확보하기 위해 제3자 데이터를 사용합니다.

1) 측정 범위 설정 가능: 0-1000ppm

2) 환경 : -10℃ -50℃

3) 정확도: ±1% ppm

4) 설치 위치: 산소 센서는 가스 사이클 여부와 관계없이 상자에 설치되며, 산소 센서는 상자 내부의 분위기를 지속적으로 감지하고 글러브 박스 내부의 산소 함량을 표시합니다.

5) 센서: 전기화학 소재 배터리, 장점은 정확한 영점, 작은 드리프트, 다른 배터리 소재가 쉽게 부식되는 것을 방지하는 것입니다. 교체 비용이 낮습니다(산소 배터리만 교체).

6) 디스플레이: 분석기의 출력은 PLC에 연결되고, 검출된 값은 터치 스크린에 표시되며, 알람 값을 설정할 수 있습니다.

7) 제어: 사용자는 자동 사이클 기능을 선택하여 글러브 박스의 산소 함량을 사용자가 지정한 범위 내로 유지할 수 있습니다.

8. 방폭형 진공 시스템

진공 펌프는 Bose 방폭형 진공 펌프 DRV16 모델로, 펌핑 속도는 16m³/h이고 최대 진공도는 2x10-3mbar입니다. 이 펌프는 전이 챔버를 개별적으로 진공 처리할 수 있으며, 언제든지 개별 제어가 가능합니다.

9. 박스 자동 세척  (방폭 캐비닛에 보관)

1. 자동 가스 제어 도금판; 박스 가스 자동 세척 기능 사용자가 세척 시간을 설정한 후 터치스크린의 시작 버튼을 터치하면 시스템이 박스 세척을 시작하고, 설정된 시간이 되면 자동으로 세척이 중단됩니다. 진공 펌프의 시작 및 정지 시간 제어 기능이 향상됩니다.

2. 자동 박스 세척 기능. 다양한 가스 환경의 특성에 따라 물, 산소 등으로 교체 및 오작동을 방지하고 박스를 신속하게 자동 세척합니다. 박스 자동 세척 밸브는 박스 본체 배관에 KF25 강선과 통합되어 있으며, 강관은 외부 KF25 파고다 커넥터에 단단히 연결됩니다.

10. 유기 용매 흡착 시스템  (HF 흡착 장치)

유기 용매가 정제 컬럼에 미치는 영향을 방지하기 위해, 글러브 박스 시스템에 탠덤 1 용매 컬럼을 연결하여 시스템 외부로 휘발된 용매를 효과적으로 제거하는 동시에 불산 흡착재 생성을 방지할 수 있습니다. 매체는 고품질 고효율 활성탄과 활성 알루미나를 주로 사용합니다. 충진량은 7kg이며, 컬럼 상단과 하단에 KF40 인터페이스가 있어 재료 교환이 편리하고 사용자가 직접 재료를 변경할 수 있습니다.

장비 작동 조건: (사용자 제공)

1. 전원 공급 : 2상 3선 AC220V, 전력 ≥ 1Kw;

2. 실험실은 독립된 접지를 가져야 합니다: <3Ω, 장비에서 접지 연결까지는 ≥ 10mm2 평형 구리선을 사용하는 것이 좋습니다.

3. 상대 습도: <75%;

4. 실내에 먼지가 많지 않고, 부식성, 가연성, 폭발성 가스가 없습니다.

5. 불활성 가스 : 작동 가스 요구 사항은 0.4-0.6mpa, 혼합 가스 작동 압력 0.01-0.05mpa를 제공합니다.

6. 감압밸브의 설치 및 시운전 시 가스수요측에 공급하기 위하여;

7. 장비 설치 면적 : 길이 × 너비 : 4000mm × 1000mm

8. 무게 요구 사항: ≤ 500kg / m³

주요 구성 및 공급 범위

수용 기준

표준 조건, 즉 20~25℃의 일정한 온도, 65%의 상대 습도, 99.999%의 불활성 가스원에서 빈 상자 본체의 순환수의 산소 지수는 1ppm 이하에 도달합니다.

1 표준 수출 포장: 내부 충돌 방지 보호, 외부 수출용 나무 상자 포장.

2. 고객 요구 사항에 따라 익스프레스, 항공, 해상 운송을 통해 가장 적합한 방법을 찾아 배송합니다.

3. 배송과정에서 발생하는 손상에 대해 책임을 지고, 손상된 부분을 무료로 교환해 드립니다.
