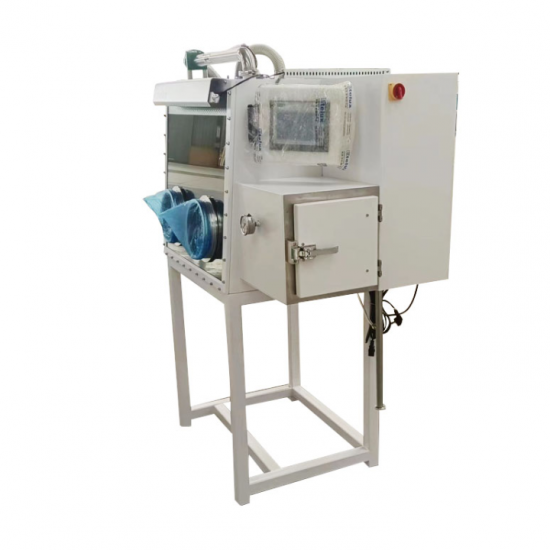

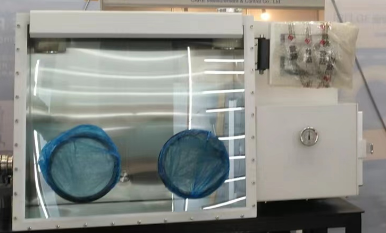

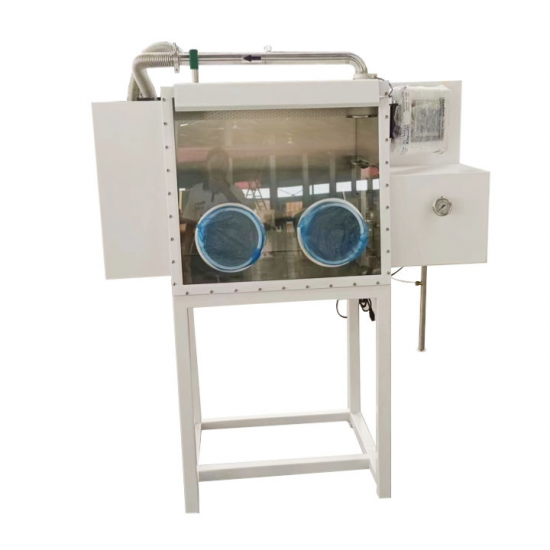

순환 시스템이 있는 랩 데스크탑 단면 단일 스테이션 글러브 박스

장비의 구성

장비는 주로 폐쇄형 상자, 일련의 전환실, 일련의 순환 시스템(정화 및 재생 시스템 포함), 일련의 물과 산소 모니터링 시스템, 일련의 제어 시스템으로 구성됩니다.

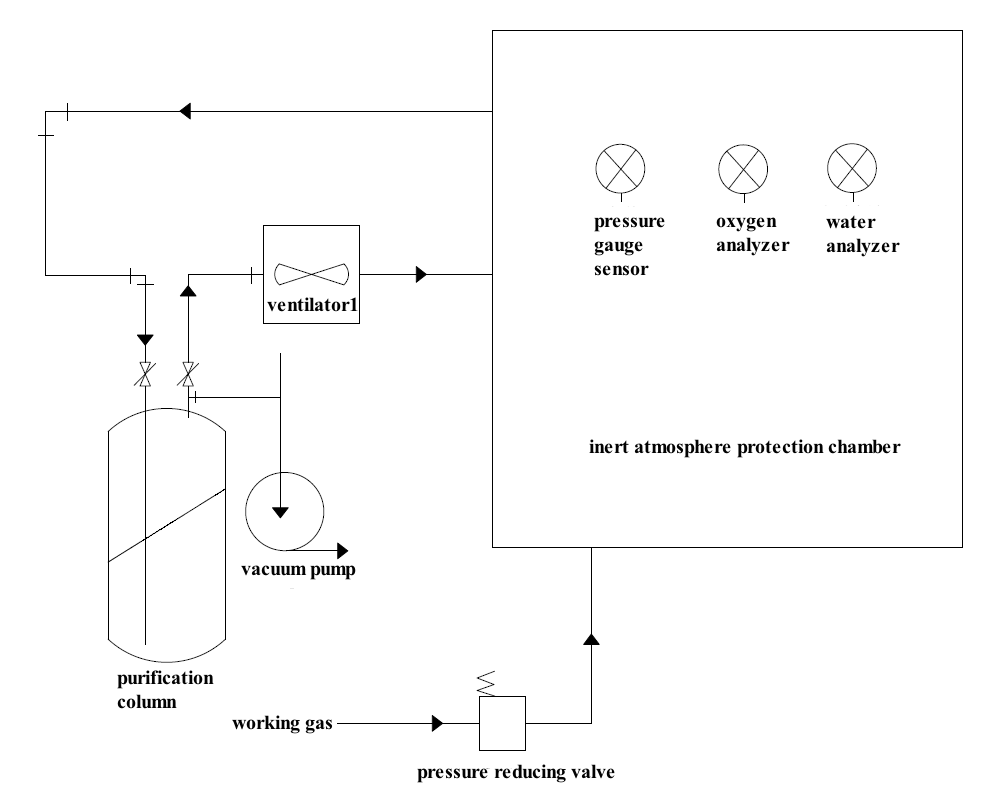

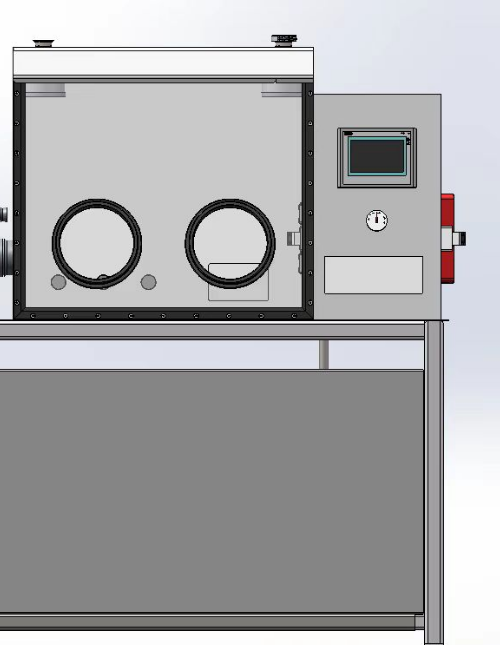

글러브 박스 장비 개략도

제품의 장점 및 특징

1. 글러브 박스는 디자인이 아름답고 구조가 컴팩트하며 솜씨가 좋습니다.

2. 글러브박스 정화 시스템으로 물, 산소 <1ppm

3. 장비가 안정적으로 작동하며 장시간 연속 작동이 가능합니다.

4. 간단한 조작, 낮은 운영 및 유지 보수 비용

5. 글러브박스 각 부분의 전문화, 표준화, 규모화 생산;

6. 고객의 다양한 특수 요구 사항에 맞는 제품

7. 모든 부분은 엄격한 감사와 통제를 받습니다.

8. 풍부한 설계 및 제조 경험

Lab2000 기술 프로그램

I. 승인 기준:

표준 조건, 즉 20~25 ℃  의 일정한 온도, 65%의 상대 습도, 99.999%의 불활성 가스원에서 빈 상자 본체 순환수 산소 지표는 1ppm 이하에 도달합니다.

II. 주요 기술 지표 및 구성

1.  박스

1.1 크기: 800mm(L) × 720mm(H) × 650mm(W).

1.2 재질 : 스테인리스 구조(304형), 두께 3mm.

1.3 필터: 기공 크기 0.3 마이크론.

1.4 부틸 고무 장갑: 미국에서 수입, 두께 0.4mm, 장갑 입구 8인치, 단단한 알루미늄 합금 장갑 입구(부식 방지 처리, 양극 산화 알루미늄), 구경 220mm.

1.5 윈도우: 작동 표면의 기울어진 디자인, 분리 가능한 8mm 안전 강화 유리 전면 윈도우, 내마모성, 내부식성, 우수한 빛 투과성, 3/8인치 두께의 OMEGA 밀봉 링을 사용한 밀봉 링

1.6. 사용 시 일정한 양압 및 음압(-10mbar~10mbar)을 유지할 수 있습니다.

1.7. 박스에는 반사 방지 조명 에너지 절약 램프가 장착되어 있어 빛이 부드럽습니다.

1.8. 본 박스는 멀티홀 전원단자판(전원공급: 220V ± 10% 50Hz ± 10%)을 탑재하고 있습니다.

1.9. 이 박스에는 표준 KF-40 포트 3개를 장착할 수 있습니다.

1.10. 누출률: ≤ 0.001 vol%/h.

1.11. 스탠드가 없어 테이블 위에서 작동 가능합니다.

2.  전환  캐빈 et

2.1. 형태: 정사각형(304 스테인리스 스틸), 글러브 박스와 연결되며, 내부 도어는 슬라이딩 도어를 채택하고, 외부 도어는 플러시 유형을 채택하여 조작이 간편합니다.

2.2 치수: 너비 * 높이 * 길이 = 250 * 250 * 400mm, 전환 챔버에는 슬라이딩 트레이가 있으며 광택이 나고 펌핑과 충전이 자동으로 제어됩니다.

2.3. 트레이 : 스테인리스 스틸 190mm × 450mm, 확장이 자유로워 이동 가능 ( 대형 전환 캐비닛 에 사용 )

2.4 진공도 ≤ 1bar ( 오른쪽의 대형 및 소형 전이 캐비닛은 진공이 필요하며 진공 게이지로 표시 되어야  함 )

3. 제어  시스템

3.1. 모드: 자가 진단, 정전 시 자동 시동 기능, 압력 제어 및 자가 적응 기능을 갖추고 있습니다. 자동 제어, 사이클 제어, 비밀번호 보호, 진공 챔버 제어는 LCD 디스플레이를 사용합니다. 장치 제어는 Siemens PLC 터치스크린을 사용합니다.

3.2. 압력 제어: 상자와 전환 챔버의 압력을 특정 설정 값으로 제어합니다.

a) 사용자는 작동 압력 간격을 +12~-12mbar 사이에서 임의로 설정할 수 있으며, PLC는 설정된 범위 내에서 박스 압력을 자동으로 조절합니다. 작동 압력 간격의 기본값은 -1~+3mbar입니다.

b) 상자의 압력이 12mbar보다 높으면 PLC가 자동으로 안전 밸브를 열어 압력을 완화하고 상자 내부의 장갑, 장비 및 재료를 보호합니다.

c) 발 스위치를 사용하여 상자 압력을 미세 조정합니다.

3.3. 풋 페달: 글러브 박스의 압력을 조절할 수 있어 조작이 간편합니다.

4. 순환 시스템(정화 및 재생 시스템 포함)

4.1. 독일 BASF, 미국 UOP Purification Materials, 독일 Baode 밸브. 호스트 시스템은 모듈식 설계로 통합되었으며, 완전 자동 전자 제어식 가스 솔레노이드 밸브 그룹, PLC 제어, 회로, 순환 펌프, 정수 시스템, 디스플레이가 독립형 정수기에 통합되어 있어 컴팩트하고 간단한 시스템을 구성합니다.

4.2. 제어: 수분, 산소 1PPm 이하 제어

4.3. 조정 장치: PLC 터치 조절(가열, 배기, 정화, 재생)을 통해 사람의 모니터링 없이 2.5시간 동안 전체 환기 과정을 조정할 수 있습니다.

4.4. 작동 가스: He.N2/ 또는 Ar 가스(가스 사이클)

4.5. 순환 팬: 0-30m³ 고속 주파수 변환 팬, 마이크로 프로세서 제어, 압력 테스트 후 스테인리스 스틸 장치.

4.6 정제탑: 단일 정제탑, 독일 BASF 탈산제 5kg, 미국 UOP 고효율 흡수제 5kg을 수입하여 사용하며, 수명이 매우 길어 사용자가 제품 사용 과정에서 오랫동안 정화 성능을 유지할 수 있도록 보장합니다. 2.2kg의 물 용량 외에도 63L의 산소를 흡수할 수 있습니다.

4.7 정화 밸브: 전자동 전기공압 밸브.

4.8 필터: HEPA 표준에 따라 0.3마이크론 구경의 고효율 필터를 채택했습니다.

4.9 재생: 재사용 및 활성화를 위해 시스템을 정화하는 데 사용됩니다. 재생에는 헬륨/H2, 질소/H2 또는 아르곤/H2 가스 혼합물이 필요하며, 이 중 H2는 10%를 차지합니다.

5.  디스플레이 시스템

독일 SIEMENS, 장치 제어는 Siemens PLC 터치스크린을 채택했습니다. 영어와 중국어를 전환하여 사용할 수 있습니다.

6.  수질 분석기 , (해외수입) 브랜드 소재 : 영국 MICHELL / (고객의 사용환경 결정에 따라)

국내 조립 또는 해외 조립의 경우, 신뢰성을 확보하기 위해 제3자 데이터를 사용합니다.

1) 측정 범위 : 0~1000ppm

2) 정확도: ±1% FS

3) 디스플레이: 분석기의 출력은 PLC에 연결되고, 검출값은 터치스크린에 표시되며, 경보값을 설정할 수 있습니다.

4) 제어: 가스 순환 시스템은 사용자 설정에 따라 제어되어 순환 저하를 실현할 수 있습니다.

5) 환경 : -10℃ -50℃

7.  산소 분석기,  PLC 산소분석기(미국 AVDRAY 전기화학분석기)

오차: ± 1% FS 국내 조립 또는 해외 조립, 신뢰성 확보를 위한 제3자 데이터.

1) 측정 범위 설정 가능: 0~1000, ppm

2) 환경 : -10℃ -50℃

3) 정확도: ±1% ppm

8.  박스 자동 세척

자동 가스 제어 도금판; 박스 가스 자동 세척 기능: 사용자가 세척 시간을 설정한 후 터치스크린의 시작 버튼을 터치하면 시스템이 박스 세척을 시작하고, 설정된 시간이 되면 자동으로 세척이 중단됩니다. 진공 펌프의 시작 및 정지 시간 제어 기능이 향상됩니다.

자동 박스 세척 기능. 다양한 가스 환경의 특성에 따라 물, 산소 등으로 교체 및 오작동을 방지하고, 박스 본체를 빠르게 자동 세척합니다. 박스 자동 세척 밸브는 박스 배관에 KF25 강선과 통합되어 있으며, 강관은 외부 KF25 파고다 커넥터에 단단히 연결됩니다.

9.  진공 시스템

진공 펌프 선택 Feiyue VRD-16, 펌핑 속도 16m³/h, 캐비닛 진공 가능   .

장비의 작동 조건: (사용자 제공)

1. 전원 공급 : 2상 3선 AC220V, 전력 ≥ 1.8Kw;

2. 실험실은 독립된 접지를 가져야 합니다: <3Ω, 장비에서 접지 연결까지는 ≥ 10mm2 평형 구리선을 사용하는 것이 좋습니다.

3. 물 공급 : 없음

4. 상대 습도: <75%;

5. 실내에 먼지가 많지 않고, 부식성, 가연성, 폭발성 가스가 없어야 합니다.

6. 불활성 가스 : 작동 가스 요구 사항은 0.4-0.6mpa, 혼합 가스 작동 압력 0.01-0.05mpa를 제공합니다.

7. 가스 수요측 설치 및 시운전 시, 순도 99.999% 작동 가스 2병(40L/병); 재생 가스(수소 함량 5%-10% 및 작동 가스 혼합물) 1병, 40L/병;

8. 장비 설치 면적 : 길이 × 너비 : 1200mm × 1000mm

9. 하중 지지 요구 사항: ≤300kg/m³

주요 구성 및 공급 범위

1 표준 수출 포장: 내부 충돌 방지 보호, 외부 수출용 나무 상자 포장.

2. 고객 요구 사항에 따라 익스프레스, 항공, 해상 운송을 통해 가장 적합한 방법을 찾아 배송합니다.

3. 배송과정에서 발생하는 손상에 대해 책임을 지고, 손상된 부분을 무료로 교환해 드립니다.
