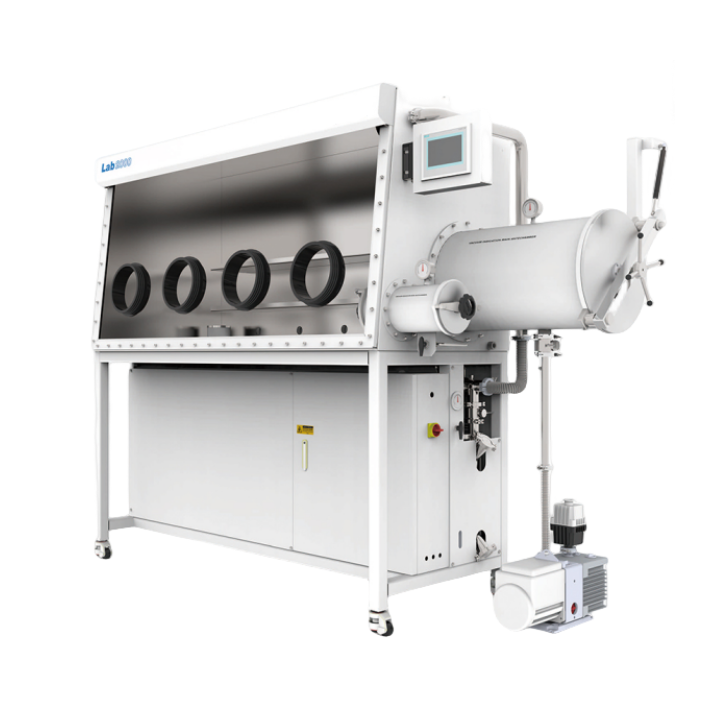

길이 600mm 대형 전환 챔버가 있는 이중 스테이션 정화 단일 측면 진공 글러브 박스

Lab2000의 기술 계획

승인 기준:

표준 조건, 즉 20~25  ℃  의 일정한 온도, 65%의 상대 습도, 99.999%의 불활성 가스원에서 빈 탱크의 순환수 및 산소 지표는 모두 1ppm 미만입니다.

주요 기술 지표 및 구성

1. 캐비닛

1.1. 치수 : 1800mm(길이) × 900mm(높이) × 750mm(너비)

1.2 .  재질: 전체 스테인리스 스틸 구조(304형), 두께 3mm.

1.3 .  필터: 기공 크기 0.3 마이크론

1.4 .  부틸고무장갑: 미국에서 수입한 제품으로 두께는 0.4mm, 장갑 입구는 8인치, 경질 알루미늄 합금 장갑 입구(부식방지 처리 후, 알루미늄 양극산화 처리)이며, 직경은 220mm입니다.

1.5 .  창: 경사진 디자인의 작동면은 8mm 두께의 안전 강화 유리 전면 창으로 제작되어 내마모성, 내부식성, 그리고 우수한 빛 투과율을 자랑합니다. 씰링 링은 3/8인치 두께의 오메가 씰링 링을 사용합니다.

1.6 사용 중 일정 양압 및 음압(-10mbar~10mbar)을 유지할 수 있습니다 .

1.7 .  캐비닛에는 반사 방지 조명 에너지 절약 램프가 장착되어 있으며 조명이 부드럽습니다.

1.8 ．박스 안에 디스플레이 보드용 선반이 2단으로 구성되어 있습니다.

1.9 .   상자 안에 다공성 전원 단자판이 있습니다. (전원 공급: 220V±10% 50Hz±10%)

1.10. 캐비닛에는 5개의 표준 KF-40 인터페이스를 장착할 수 있습니다.

1.11.  누출률: ≤0.001vol%/h.

1.12.  캐스터를 포함한 강철 구조용 브라켓의 높이는 950mm이며, 범용 캐스터가 장착되어 있습니다.

2. 전환실

2.1 대형 및 소형 전환실(오른쪽)

2.1.1 .  모양: 원통형(304 스테인리스 스틸)으로 글러브 박스에 연결되며, 샤프트 잠금 방식의 대형 전환 해치가 있어 조작이 간편합니다.

2.1.2. 크기: 직경 360mm, 길이 600mm 대형 전환 챔버, 피스톤 도어, 전환 챔버 내부에 슬라이딩 트레이가 있으며 광택 처리되어 있으며 소형 전환 챔버가 상자 안에 설치되어 있습니다. 사양은 직경 150mm, 길이 300mm, 수동 밸브 제어 공기 추출 및 공기 공급입니다.

2.1.3. 트레이: 자유롭게 이동 및 확장 가능(대형 오버챔버 구성)

2.1.4 .   진공도 ≤ 1bar (대형 및 소형 우측 전환 캐빈 모두 디스플레이를 사용한 진공 청소 필요)

3. 제어 시스템

3.1. 방법: 자가 진단, 정전 후 자가 시동, 압력 제어 및 자가 적응 기능을 포함합니다. LCD 디스플레이는 자동 제어, 사이클 제어, 비밀번호 보호 및 진공 챔버 제어에 사용됩니다. 장치 제어는 Siemens PLC 터치스크린을 사용합니다.

3.2. 압력 제어: 탱크와 전환 챔버의 압력을 특정 설정 값으로 제어합니다.

a) 사용자는 작동 압력 범위를 +12.5mbar에서 -12.5mbar 사이에서 임의로 설정할 수 있으며, PLC는 설정된 범위 내에서 상자의 압력을 자동으로 제어합니다. 작동 압력 범위의 기본값은 -1mbar에서 +3mbar입니다.

b) 상자의 압력이 12mbar보다 높으면 PLC가 자동으로 안전 밸브를 열어 압력을 방출하여 상자 안의 장갑, 장비 및 재료를 보호합니다.

c) 발 스위치를 사용하여 탱크 압력을 미세 조정합니다.

3.3. 풋 페달: 글러브 박스의 압력을 조절하고 조작을 용이하게 해줍니다.

4. 순환 시스템(정화 재생 시스템 포함)

4.1. 독일 BASF, 미국 UOP 정화 자재, 독일 Baode 밸브. 호스트 시스템은 모듈식 설계, 전자동 전자 제어 공기 회로 솔레노이드 밸브 그룹, PLC 제어, 회로, 순환 펌프, 정화 챔버 및 디스플레이가 독립형 정화기에 통합되어 컴팩트하고 간단한 시스템을 구성합니다.

4.2. 관리 : 수분 및 산소는 1PPm 이하로 관리

4.3. 조정 장치: PLC 터치 조정(가열, 배기, 정화, 재생)을 통해 2.5시간의 환기를 제외한 전체 과정을 사람의 모니터링 없이 조정합니다.

4.4 ．  작동 가스 : He.N2/ 또는 Ar 가스(가스 사이클)

4.5 ．  순환 팬: 0~100m³ 고속 가변 주파수 팬, 마이크로 프로세서 제어, 압력 테스트를 거친 스테인리스 스틸 장치.

4.6. 정제 컬럼: 단일 정제 컬럼, 독일 BASF사의 산소 제거재 5kg, 미국 UOP사의 고효율 수분 흡수재 5kg을 수입하여 사용 수명이 매우 길어 사용자가 사용하는 동안 제품의 장기적인 정화 성능을 보장합니다. 수분 제거 용량은 2.2kg , 산소 흡수 용량은 63L입니다.

4.7 ．  정화밸브 : 전자동 전기공압밸브.

4.8 ．  필터 : HEPA 기준을 충족하는 0.3마이크론 기공 크기의 고효율 필터입니다.

4.9. 재생: 정화 시스템을 재사용하여 활성화하는 데 사용됩니다. 재생에는 헬륨/H2, 질소/H2 또는 아르곤/H2의 혼합 가스가 필요하며, 이 중 H2는 10%를 차지합니다.

4.10. 재생 가스는 고급 유량계를 통해 정제 컬럼으로 들어갑니다.

5. 디스플레이 시스템

독일 SIEMENS, 장치 제어는 Siemens PLC 터치스크린을 채택했습니다. 중국어와 영어를 전환하여 사용할 수 있습니다.

6. 수질분석기  (해외수입) 브랜드 소재 : 영국 MICHELL/(고객의 사용환경에 따라 결정)

국내 조립이나 해외 조립이 아닌 제3자 데이터로 신뢰성을 보장합니다.

1) 측정 범위 : 0~1000ppm

2) 정확도: ±1%ppm

3) 디스플레이: 분석기의 출력은 PLC와 연결되고, 검출된 값은 터치 스크린에 표시되며, 알람 값을 설정할 수 있습니다.

4) 제어: 가스 순환 시스템은 사용자 설정에 따라 제어되어 순환 감소를 달성할 수 있습니다.

5) 환경 : -10℃—50℃

7. 산소분석기  (해외수입) 브랜드 소재 : 미국 AVCRAY(고객의 사용환경에 따라 결정)

국내 조립이나 해외 조립이 아닌 제3자 데이터로 신뢰성을 보장합니다.

1) 측정범위 설정 가능 : 0~1000ppm

2) 환경 : -10°C ~ 50°C

3) 정확도 : ±1% ppm

4) 설치 위치: 산소 센서는 박스 본체에 설치됩니다. 가스 순환 여부와 관계없이 산소 센서는 박스 내부 분위기를 지속적으로 감지하여 글러브 박스의 산소 농도를 표시합니다.

5) 센서: 전기화학 소재 배터리는 정확한 영점, 작은 드리프트, 다른 배터리 소재의 쉬운 부식을 방지하는 장점이 있습니다. 교체 비용이 낮습니다(산소 배터리만 교체).

6) 디스플레이: 분석기의 출력은 PLC에 연결되고, 검출된 값은 터치 스크린에 표시되며, 알람 값을 설정할 수 있습니다.

7) 제어: 사용자는 자동 순환 기능을 선택하여 글러브 박스의 산소 함량을 사용자가 지정한 범위 내로 유지할 수 있습니다.

8. 진공 시스템

진공 펌프의 시동 및 정지 시간 제어를 강화합니다. 진공 펌프는 영국 Edwards 진공 펌프(모델 RV12)로, 유량은 12m³/h이고 도달 진공도는 2x10-3mbar입니다. 전이 챔버는 별도로 배기될 수 있으며, 언제든지 독립적으로 제어할 수 있습니다. (해외 수입품)

9. 캐비닛 자동 청소

자동 공기 제어 전기 도금판; 상자 내부의 자동 가스 세척 기능 사용자가 세척 시간을 설정한 후 터치스크린의 시작 버튼을 터치하면 시스템이 상자 세척을 시작하고 설정된 시간에 도달하면 자동으로 중지됩니다.

10. 유기용매 흡착 시스템

유기 용매가 정제 컬럼에 미치는 영향을 방지하기 위해, 글러브 박스 시스템에 용매 컬럼을 직렬로 연결합니다. 용매는 주로 고품질의 고효율 활성탄과 활성 알루미나를 사용하여 불산 생성을 방지합니다. 유기 용매 흡착 시스템의 충진 용량은 7kg이며, 컬럼 상단과 하단에 KF40 인터페이스가 있어 재급유가 편리하고 사용자가 직접 재급유할 수 있습니다.

11. 장비 작동 조건: (사용자 제공)

1.0. 전원 공급 장치: 2상 3선 AC220V, 전력 1.5Kw;

1.1. 실험실에는 독립적인 접지선이 있어야 합니다: <3Ω, 장비에서 접지선으로의 연결에는 ≥10mm2의 평형 구리선을 사용하는 것이 좋습니다.

1.2. 물 공급: 없음

1.3. 상대 습도: <75%;

1.4. 실내에 먼지가 많지 않고, 부식성, 가연성, 폭발성 가스가 없습니다.

1.5. 장비는 길이 × 너비 2500mm × 1200mm의 면적을 포함합니다.

주요 구성

1 표준 수출 포장: 내부 충돌 방지 보호, 외부 수출용 나무 상자 포장.

2. 고객 요구 사항에 따라 익스프레스, 항공, 해상 운송을 통해 가장 적합한 방법을 찾아 배송합니다.

3. 배송과정에서 발생하는 손상에 대해 책임을 지고, 손상된 부분을 무료로 교환해 드립니다.
