리튬 이온 프리즘 배터리 용접용 레이저 용접기

1. 장비  개요

리튬 이온 배터리(통신용 전원 배터리, 에너지 저장 장치 등) 용접용으로 설계 및 개발된 특수 모델입니다. 이 시스템 시리즈는 적절한 클램프를 사용하여 각형  셀  케이스 커버의 액주입구용 알루미늄 판의 레이저 용접과 커버 플레이트 집전판의 양극 및 음극 용접을 완료할 수 있습니다.

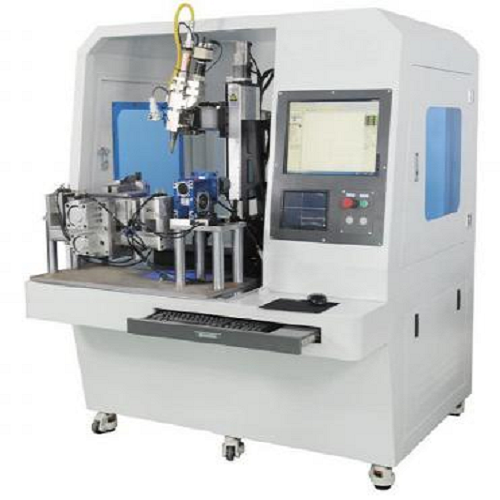

1. 장비 개요 도면(참고용)

2. 워크플로:

수동 공급 → 실린더 압축 → 시작 버튼을 누르고 용접 대기 → 용접 완료 후 실린더 해제 → 수동 소재 수집, 사이클 작동.



2. 기술적 매개변수

아니요	목	매개변수
1	중심 파장	1077~1085nm
2	전체 높이 반폭 스펙트럼 폭	<3nm
3	정격 최대 출력 전력	6000와트
4	전력 조절 범위	10~100%
5	전력 안정성(>24시간)	<0.4%
6	빔 품질	<1.2
7	입력 전압	380VAC
8	최대 전력 소비량	8.5KW
9	최대 변조 주파수 최대	50kHz
10	파형 상승/하강 시간	5us
11	냉각 방식	수냉
12	출력 케이블 길이	15분
13	레이저 출력 헤드	QBH
14	작업 환경 온도	5~40℃
15	냉각수 온도	18~28℃
16	보관 온도	-20~60℃

3、공정 성능

1. 실시간 처리 피드백 제어 성능과 파형 제어 기능을 갖추어 이상적인 용접 조건을 실현합니다.

2. 갈바노미터 스캐닝 헤드의 조합 설계로 가공 범위 내에서 점용접과 솔기용접이 가능합니다.

3. 점진적인 인 앤 아웃 기능은 솔기 용접의 시작과 끝 부분의 오버랩을 완성합니다.

4. 입력 및 출력 단자(신호)의 설정으로 자동화가 용이해집니다.

5. 표준화된 작업대 설계, 용접 고정구의 간편하고 유연한 디버깅;

6. 배터리 모델의 강력한 호환성, 범용 용접 고정 장치를 갖추고 있습니다.

7. PC 제어 조작이 편리하고, 궤적 티칭 기능이 있어 사용하기 쉽습니다.

8. 기본으로 3축을 장착하였으며, 4축 연동으로 확장하여 공간 내 모든 3차원 용접을 실현할 수 있습니다.

9. 터치스크린 인간-기계 대화 인터페이스, 사용자 친화적인 조작, 간단하고 직관적입니다.

4. 주요 구성 브랜드

아니요	이름	상표	기능 의  Ma	수량 /단위
1	레이저 소스	6000W 파이버 레이저 호스트 연결됨	전기광학 에너지 변환 코어	1세트
2	에너지 전송 시스템	미쓰비시 5m 광섬유	에너지 전달	1세트
3	용접 헤드	Jiaqiang QBH 용접 헤드	에너지 방출 및 용접 지점 크기 제어	1세트
4	적색등 표시 시스템	자체 제작	표시 프로그래밍	1세트
5	용접 감지 시스템	자체 제작	CCD 실시간 용접효과 감지	1세트
6	에너지 감지 시스템	자체 제작	에너지 변동 감지	1세트
7	냉각 시스템	보딩 3P 듀얼 온도 및 듀얼 제어 냉각기	냉각 사이클	1세트
8	작업대	표준 4축 워크벤치	모션 컨트롤	1세트
