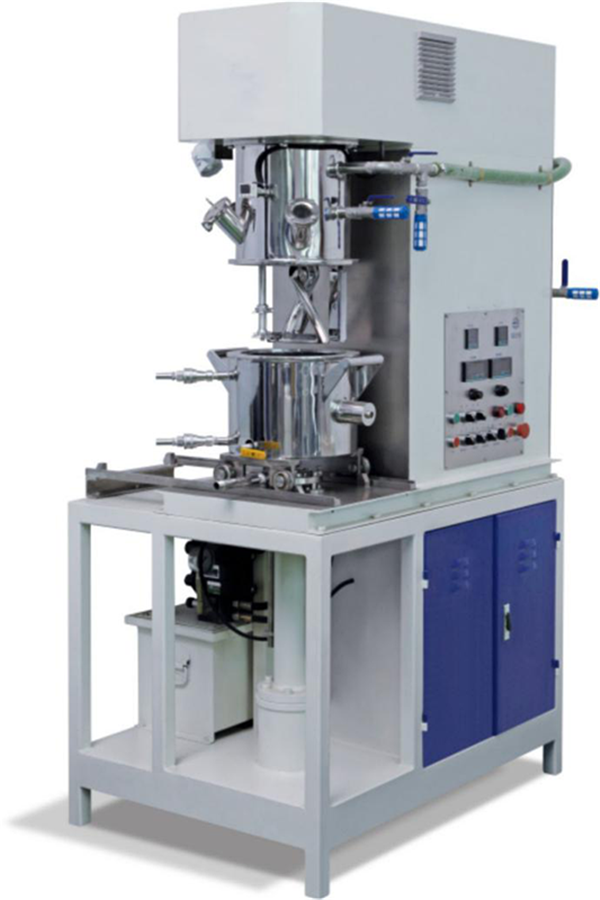

프리즈매틱 셀 랩 라인용 진공 행성형 분산 혼합기

본 기기는 산, 알칼리 및 유기 용매의 부식에 강한 SUS304 스테인리스 스틸로 제작되었습니다. 동시에, 혼합 배럴을 진공 상태로 만들고 진공 상태에서 슬러리를 교반하여 슬러리에 기포가 발생하지 않도록 하여 혼합 재료 코팅 공정을 더욱 균일하게 합니다. 본 기기의 교반기는 나선형 벨트 교반기와 유성 혼합기로 설계되어 혼합 배럴 내 혼합 데드존(dead zone)을 없애줍니다. 공정 요건에 따라 분산판과 회전 혼합기는 다단 속도 작동을 채택하며, 각 단계의 속도와 시간을 설정할 수 있습니다.

*SUS304 스테인리스 스틸로 제작되어 산, 알칼리, 유기용매의 부식을 방지합니다.

*4개의 임펠러 이중 축 행성 교반, 고속 분산판과 벽면 스크레이핑이 있는 트위스트 프레임 임펠러, 혼합 사각 없음;

*매크로 혼합은 저속 교반의 회전과 회전에 의해 실현되고, 마이크로 혼합은 고속 분산판의 전단력에 의해 실현됩니다.

*진공 환경에서는 혼합 과정에서 발생하는 기포를 효과적으로 제거할 수 있으며 진공 유지 효과가 좋습니다.

*다단계 속도 운전이 가능하며, 각 구간별 교반속도 및 교반시간을 설정할 수 있습니다.

*슬러리 배럴 리프팅 설계, 스포트라이트 장착, 작동이 간편하며 진공 혼합 과정의 안전성을 보장합니다.

*재킷형 혼합 탱크 설계, 냉각수를 통과시킬 수 있으며, 다양한 공정 요구 사항에 적합하며, 온도 컨트롤러와 고온 경보 시스템이 있습니다.

*점도범위(mPas) : 1800 ~ 11000

*적용 고형분 함량(%) : 18 ~ 88

명세서

1-1 기계명, 사양 및 모델명	1. 행성형 분산 진공 믹서;  2.  티맥스 -LMX5L
1-2  기본 구조	A. 캔틸레버 구조의 유압식 리프팅 버킷; B. 단일 직접 온도 측정 모드 C. 단분산 샤프트 + 이중 교반 샤프트 + 스크레이핑 벽 포함
1-3 하부 배럴(믹싱 드럼)	A. 사양: 직경 240mm × 180mm; 설계 용량: 8L; 유효 용량: 5 B. 라이너 재질: SUS304; C. 선삭 후 내벽을 연마하여 원형도가 양호하도록 합니다. D. 믹싱 드럼의 상부 플랜지 평면은 밀봉 링을 통해 상부 배럴 본체와 밀봉됩니다. E. G1 / 2 "배럴 바닥의 배출 볼 밸브; F. 손잡이 한 쌍이 달린 배럴 바디. G. 입구와 출구 인터페이스는 G3/8"이며, 빠른 개방 유니온을 장착했습니다. 재킷은 찬물이나 뜨거운 물로 냉각하거나 가열할 수 있습니다.
1-4  상부 배럴	A. 재질 : SUS304; B.  빠르게 열고 닫을 수 있는 Φ40 분말/액체 공급 호퍼; 스포트라이트 1개; 작은 창 2개(스포트라이트 포트 1개와 관찰구 1개), 진공 압력계 1개, 기타 필요한 연결 파이프(진공/배기/대기).
1-5  혼합 시스템	동시에 혼합 슬러리의 낮은 간극 설계와 결합하여 저속 교반기는 재료가 강한 반죽 간섭 운동과 상하/좌우 순환 운동을 발생시키도록 합니다. 고속 분산판은 재료를 강력하게 전단하고 위아래로 분해하여 재료가 완전히 분산되고 균일하게 혼합되도록 보장합니다.
1-6 -1  모터, 감속기	A. 수량 : 1세트; B. 모터 출력: 1.5kw/4p; C. 모터와 일치하는 1.5KW 가변 주파수 속도 조절기; D. 매칭 감속기 BL1의 감속비는 약 I = 29이고 서비스 계수는 FA = 1.0입니다.
1-6-2 행성 공전 속도	속도: 0 ~ 50rpm(기준 프레임: 지면), 조정 가능.
1-6-3 벽 스크레이퍼	수량: 1그룹; 스크래핑 재료: SUS304 및 테프론; 회전 속도와 일치함.
1-6-4 클리어런스 기준값(필수 아님)	A. 혼합 슬러리와 바닥 사이의 허용 오차: 2-4 mm; B. 혼합 슬러리와 배럴 벽 사이의 허용 오차: 3 ± 1.5 mm;
1-7-1 혼합 샤프트 / 혼합 펄프 속도	속도: 0 ~ 80rpm(기준 프레임: 행성 상자); 또는 0 ~ 130rpm(기준 프레임: 지상); 조정 가능.
1-7-2 혼합 슬러리	A. 재질: SUS304; B. 수량: 1개(그룹).
1-7-3 믹싱 형태	"나선형 트위스트형"; 선형 속도: 0 ~ 0.55m/s (기준 시스템: 행성 상자).
1-8-1 분산 모터	A. 수량: 1개; B. 모터 전력: 2.2kw/2p; C. 모터에 맞는 가변 주파수 조정기.
1-8-2 분산속도(회전)	A. 속도: 0 ~ 6000rpm, 조절 가능; B. 선형 속도: 0 ~ 17m / s.
1-8-3 분산 샤프트 및 디스크	A. 재질 : SUS304; C. 분산판 직경 :  Φ  55mm; B. 분산판은 분산 샤프트에 설치되어 더 나은 분산/혼합을 보장합니다.
1- 9 리프팅 시스템	A. 유압식 리프팅: 피스톤형 실린더  Φ 63/D40 × S 270; 이중 가이드 로드와 위치 결정 장치가 장착되어 있어 안전하고 안정적인 위치 결정이 가능합니다. B. 0.37kw/4p 모터를 장착한 유압 오일 펌프 스테이션 세트; 오일 누출 없음, 저소음. C. 리프팅 높이:  ≤ 270.
1-1 0 진공 시스템	A. 교반 및 분산 공정은 진공 상태에서 수행될 수 있으며, 진공도는 -0.098MPa 이하입니다. B. 진공펌프 2xz-2 장착. C. 진공 버퍼 탱크와 스위치가 있음. D. 동적 씰: 기계적 씰, 정적 씰: O-링. 마. 혼합 또는 압력 유지 조건에서 혼합통에 오일 누출이 없어야 하며, 24시간 동안 압력을 유지해야 합니다.
1-11 위치 시스템	A. 위치 조정 장치와 잠금 장치가 있어 믹싱 드럼과 상부 배럴의 위치를 정확하게 조정하고 회전을 방지할 수 있습니다. B. 상부 배럴의 하부 플랜지의 위치 결정 스톱은 믹싱 드럼과 정확하게 일치하여 믹싱 버킷의 합리적인 위치와 정확한 위치 결정을 보장합니다.
1-12 제어 시스템 (수동 조작 제어)	A. 수동 조작 제어 기능: 진공 시작/정지, 주파수 변환 속도 조절, 온도 표시(또는 온도 제어), 스포트라이트 스위치, 리프팅, 조작 비상 정지 등의 기능을 조작 패널에서 실행합니다. 참고: 분산에는 타이밍 기능이 있습니다(권장되지만, PLC 및 터치 스크린이 없는 기존 수동 작업에는 포함되지 않음). B. 인간-기계 인터페이스 작동 기능: 이 항목은 선택 사항입니다. 고객이 필요로 하는 경우 가격이 인상되며, 구성표는 별도로 견적을 드립니다.
1-13 안전운전	1. JBIT 7669-2004 플라스틱 혼합 표준 준수  2. 도료는 균일하고 평활하며 색상과 광택이 일정해야 합니다. 도료 표면은 투명하고, 붙지 않으며, 접착력이 강하고, 탄력성이 뛰어나며, 주름, 벗겨짐, 누수, 흐름, 기포 등의 현상이 없어야 합니다. 이는 Hg/t3228-2001에 부합합니다.
1-15  안전 시스템	A. 주파수 변환기와 리미트 이동 스위치에 따라 특수 설계된 제어 경로를 통해 캔 본체가 지정된 위치에 도달하면 자동으로 멈출 수 있습니다. B. 배럴이 상승하는 과정에서는 장비의 혼합/분산 부분을 시작할 수 없습니다. 마찬가지로, 기계가 혼합물을 작동할 때는 배럴을 내릴 수 없고 혼합 드럼을 열 수 없습니다. C. 근접 스위치와 같은 회로 설계를 사용하여 믹싱 드럼이 진공 상태에서 낮아지지 않도록 보장합니다. D. 특수 진공 버퍼 탱크 설계는 진공 펌프 오일이 혼합 탱크로 역류하는 것을 효과적으로 방지할 수 있습니다. 마. 오일통이 자동으로 떨어지는 것을 방지하기 위해 케틀커버와 믹싱드럼에 도어볼트 타입의 걸쇠가 설치되어 있습니다.
1-14 온도 측정 모드	온도 측정 프로브는 배럴 바닥 근처의 벽(또는 바닥)에 위치하며, 재료와 접촉하여 온도를 표시합니다.
1-15 메인 엔진 총 출력	3.7KW + 리프팅 모터 전력: 0.37kw 작동 전압/주파수: 380V/50Hz/3상; 제어 전압: 220  →  24V.

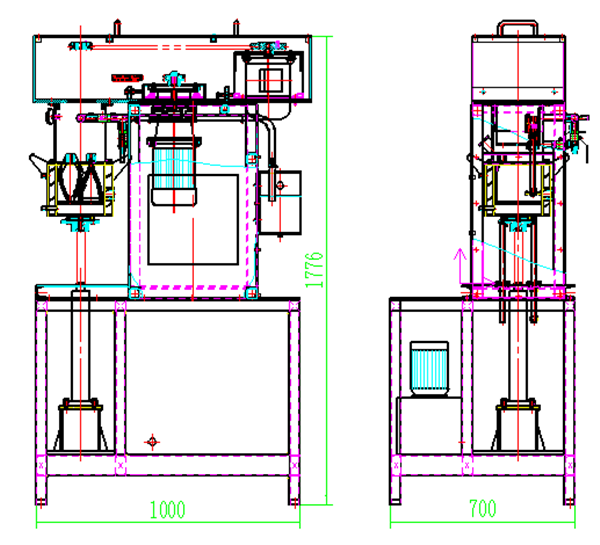

1-1 6  장비 전체 치수: 1050x560x1200(mm);
1-1 7  장비 무게 : 약 400kg;
