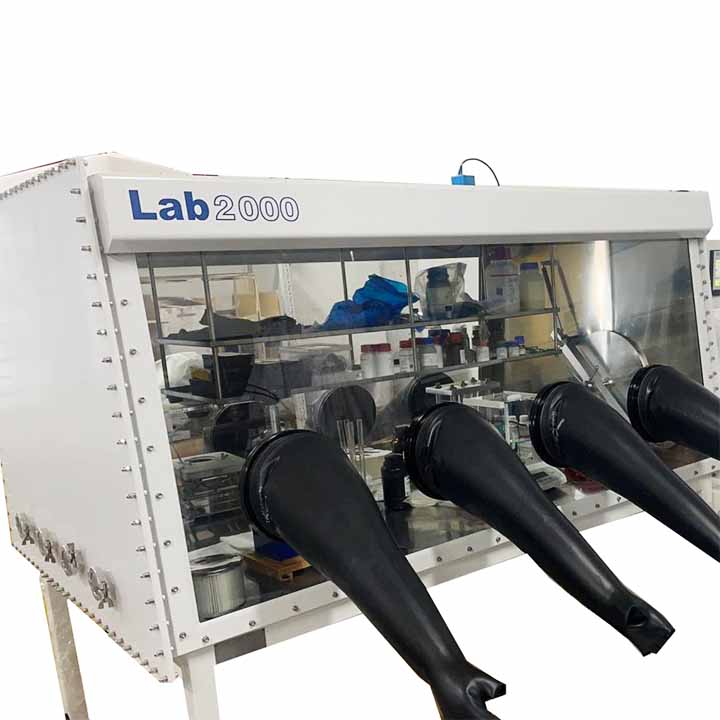

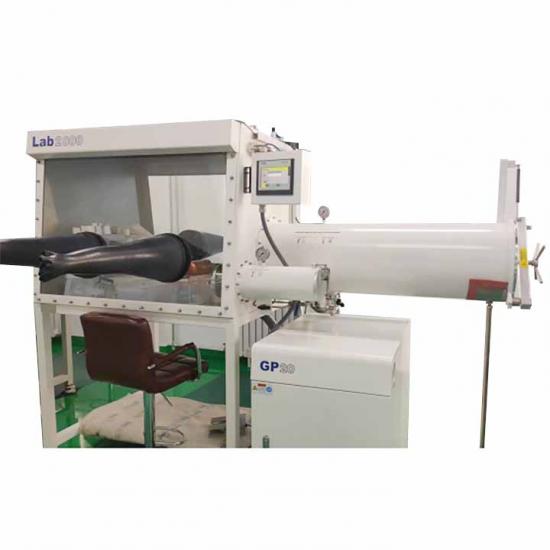

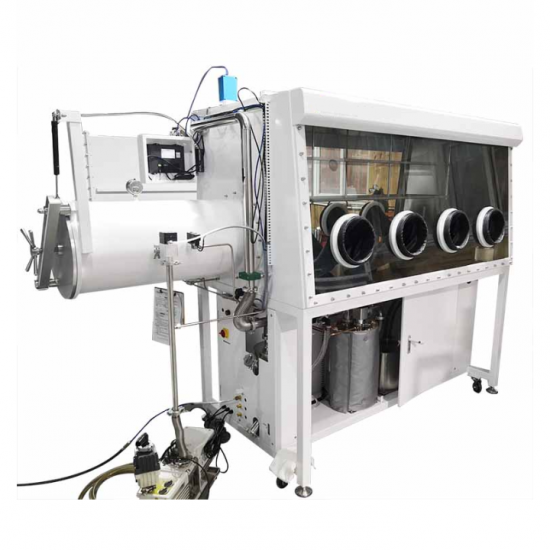

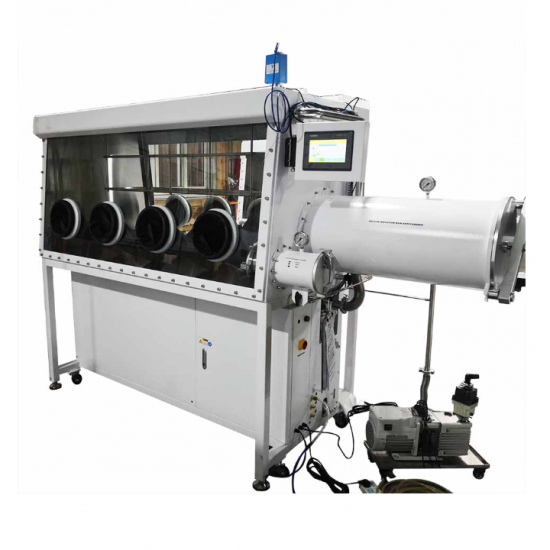

RV12 진공 펌프가 장착된 Lab2000 4개 스테이션 양면 전환 캐빈 글러브 박스

I. 승인 기준:

표준 조건, 즉 20~25 oC의 일정한 온도, 65%의 상대 습도, 99.999%의 불활성 가스 공급원에서 빈 상자의 순환수 지수와 산소 지수는 모두 0.1ppm 미만입니다.

II. 주요 기술 지표 및 구성

1. 상자

1.1. 치수: 1800mm(길이) × 900mm(높이) × 1000mm(너비).

1.2. 재질 : 전체 스테인리스 스틸 구조(304형), 두께 3mm.

1.3. 필터: 기공 크기 0.3마이크론

1.4. 부틸 고무 장갑: 미국에서 수입, 두께 0.4mm, 장갑 입구 8인치, POM 장갑 입구, 구경 220mm.

1.5. 창: 경사진 디자인의 조작면, 8mm 안전 강화 유리 전면 창, 내마모성, 내부식성, 양호한 빛 투과성, 밀봉 링은 3/8인치 두께의 OMEGA 밀봉 링을 채택했습니다.

1.6. 사용 중 일정 양압과 음압을 유지할 수 있습니다(-10mbar~10mbar)

1.7. 박스에는 반사 방지 조명 에너지 절약 램프가 장착되어 있으며, 빛이 부드럽습니다.

1.8. 박스에는 디스플레이 보드와 2단 걸이대가 장착되어 있습니다.

1.9. 박스 안에 멀티홀 전원 단자판이 들어있습니다. (전원 공급: 220V±10% 50Hz±10%)

1.10. 캐비닛에는 표준 KF-40 포트 3개를 설치할 수 있습니다.

1.11. 누출률: ≤0.001vol%/h.

1.12. 캐스터를 포함한 높이 950mm의 강철 구조용 브라켓을 회전 캐스터와 함께 설치합니다.

2. 전환실

2.1 대형 및 소형 전환 창고(오른쪽)

2.1.1 형태: 원통형(304 스테인리스 스틸)으로 글러브 박스에 연결되며, 조작이 편리한 샤프트 잠금식 대형 전환 해치가 있습니다.

2.1.2 치수: 직경 390mm, 길이 600mm 대형 전환 캐빈, 피스톤 도어, 전환 캐빈의 슬라이딩 트레이, 광택 처리, 상자 안에 있는 또 다른 소형 전환 캐빈, 사양: 직경 150mm, 길이 300mm, 수동 밸브 제어 공기 추출 및 토닉.

2.1.3. 트레이: 자유롭게 이동 및 확장 가능(대형 전환 캐빈 구성)

2.1.4. 진공도 ≤ 1bar (대형 및 소형 우측 전환 캐빈 모두 디스플레이를 통해 대피해야 함)

3. 제어 시스템

3.1. 모드: 자가 진단, 정전 후 자가 시동 기능, 압력 제어 및 자가 적응 기능을 포함합니다. LCD 디스플레이는 자동 제어, 사이클 제어, 비밀번호 보호 및 진공 챔버 제어에 사용됩니다. 장치 제어는 Siemens PLC 터치스크린을 사용합니다.

3.2. 압력 제어: 상자와 전환실의 압력을 특정 설정값으로 제어합니다.

a) 사용자는 작동 압력 범위를 +12.5mbar에서 -12.5mbar 사이에서 임의로 설정할 수 있으며, PLC는 설정된 범위 내에서 박스 압력을 자동으로 조절합니다. 작동 압력 범위의 기본값은 -1mbar에서 +3mbar입니다.

b) 상자의 압력이 12mbar보다 높으면 PLC가 자동으로 안전 밸브를 열어 압력을 방출하여 상자 안의 장갑, 장비 및 재료를 보호합니다.

c) 발 스위치를 사용하여 탱크 압력을 미세 조정합니다.

3.3. 풋 페달: 글러브 박스의 압력을 조절할 수 있어 조작이 간편합니다.

4. 순환 시스템(정화 및 재생 시스템 포함)

4.1. 독일 BASF, 미국 UOP 정화 자재, 독일 Baode 밸브. 호스트 시스템은 모듈식 설계, 완전 자동 전자 제어 가스 회로 솔레노이드 밸브 그룹, PLC 제어, 회로, 순환 펌프, 정화 및 디스플레이를 통합하여 독립형 정화기를 통합하여 콤팩트하고 간단한 시스템을 구성합니다.

4.2. 관리 : 수분 및 산소는 1PPm 이하로 관리

4.3. 조정 장치: PLC 터치 조정(가열, 배기, 정화, 재생)을 통해 전체 프로세스가 2.5시간의 환기를 제외하고는 사람의 모니터링이 필요하지 않습니다.

4.4. 작동 가스: He.N2/또는 Ar 가스(가스 순환)

4.5. 순환 팬: 0-100m³ 고속 가변 주파수 팬, 마이크로프로세서 제어, 압력 테스트를 거친 스테인리스 스틸 장치.

4.6. 정제 컬럼: 단일 정제 컬럼, 독일 BASF 탈기기 5kg, 미국 UOP 고효율 수분 흡수재 5kg을 수입하여 매우 긴 수명을 보장하며, 사용 중 제품의 장기적인 정화 성능을 보장합니다. 수분 제거 용량은 2.2kg 이고  산소 흡수 용량은 63L입니다.

4.7. 퍼지 밸브: 전자동 전기 밸브.

4.8. 필터: HEPA 기준을 충족하는 0.3마이크론 기공 크기 필터 메시를 갖춘 H13 고효율 필터입니다.

4.9. 재생: 정화 시스템을 재사용하고 활성화하는 데 사용됩니다. 재생에는 헬륨/H2, 질소/H2 또는 아르곤/H2의 혼합물이 필요하며, 이 중 H2는 10%를 차지합니다.

5. 디스플레이 시스템

독일 SIEMENS, 장치 제어는 Siemens PLC 터치스크린을 채택했습니다. 중국어와 영어를 전환하여 사용할 수 있습니다.

6. 수질분석기 , (해외수입) 브랜드 소재: 영국 MICHELL / (고객 사용환경에 따라) 국산 또는 국내 조립, 제3자 데이터로 신뢰성을 확보합니다.

1) 측정 범위 : 0~1000ppm

2) 정확도 : ±1% ppm

3) 디스플레이: 분석기의 출력은 PLC에 연결되고, 검출값은 터치스크린에 표시되며, 경보값을 설정할 수 있습니다.

4) 제어: 가스 순환 시스템은 사용자 설정에 따라 제어되어 순환 저하를 실현할 수 있습니다.

5) 환경 : -10℃~50℃

7. 산소분석기 (해외수입) 브랜드 소재: 미국 AVCRAY(고객 사용환경에 따라) 국산 또는 국내 조립이 아니며, 제3자 데이터를 사용하여 신뢰성을 확보합니다.

1) 측정범위를 0~1000ppm으로 설정 가능합니다.

2) 환경 : -10℃~50℃

3) 정확도 : ±1% ppm

4) 설치 위치: 산소 센서는 박스에 설치됩니다. 가스 순환 여부와 관계없이 산소 센서는 박스 내부 분위기를 지속적으로 감지하고 글러브 박스의 산소 함량을 표시합니다.

5) 센서: 전기화학 소재 배터리는 정확한 영점, 작은 드리프트, 다른 배터리 소재의 쉬운 부식을 방지하는 장점이 있습니다. 교체 비용이 낮습니다(산소 배터리만 교체).

6) 디스플레이: 분석기의 출력은 PLC에 연결되고, 검출값은 터치스크린에 표시되며, 경보값을 설정할 수 있습니다.

제어: 사용자는 자동 사이클 기능을 선택하여 글러브 박스의 산소 함량을 사용자가 지정한 범위 내로 유지할 수 있습니다.

8. 진공 시스템

진공 펌프의 시동 및 정지 시간 제어를 강화하십시오. 진공 펌프는 영국 Edwards 진공 펌프 모델 RV12로, 유량은 12m³/h이고 최대 진공도는 2x10-3mbar입니다. 전환실은 별도로 배기할 수 있으며, 언제든지 독립적으로 제어할 수 있습니다. (해외 수입품)

9. 상자 자동 세척

자동 가스 제어 전기 도금 보드; 상자 안의 가스는 사용자가 세척 시간을 설정하여 자동으로 세척한 다음, 터치스크린에서 시작 버튼을 터치하면 시스템이 상자 세척을 시작하고, 설정된 시간에 도달하면 자동으로 중지됩니다.

10. 유기용매 흡착 시스템

유기 용매가 정제 컬럼에 미치는 영향을 방지하기 위해, 글러브 박스 시스템에 용매 컬럼을 직렬로 연결합니다. 매체는 주로 고품질, 고효율 활성탄과 불산 생성을 방지하는 활성 알루미나를 사용합니다. 유기 용매 흡착 시스템의 충진 용량은 7kg이며, 컬럼 상단과 하단에 KF40 인터페이스가 있어 재료 교체가 편리하고 사용자가 직접 재료를 변경할 수 있습니다.

11. 장비 작동 조건: (사용자 제공)

1.0. 전원 공급: 2상 3선 AC220V, 전력 ≥1Kw;

1.1. 실험실에는 독립적인 접지선이 있어야 합니다: <3Ω, 장비에서 접지선으로의 연결에는 ≥10mm2의 평형 구리선을 사용하는 것이 좋습니다.

1.2. 물 공급: 없음

1.3. 상대 습도: <75%;

1.4. 실내에 대량의 먼지가 없고, 부식성, 가연성, 폭발성 가스가 없습니다.

1.5. 장비 면적 : 길이 × 너비 : 3200mm × 1200mm

III. 주요 구성

1 표준 수출 포장: 내부 충돌 방지 보호, 외부 수출용 나무 상자 포장.

2. 고객 요구 사항에 따라 익스프레스, 항공, 해상 운송을 통해 가장 적합한 방법을 찾아 배송합니다.

3. 배송과정에서 발생하는 손상에 대해 책임을 지고, 손상된 부분을 무료로 교환해 드립니다.
