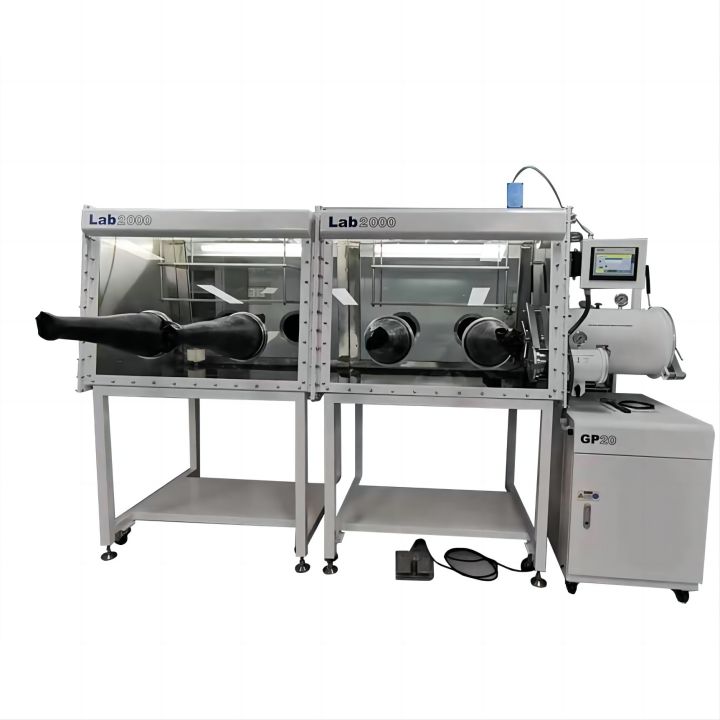

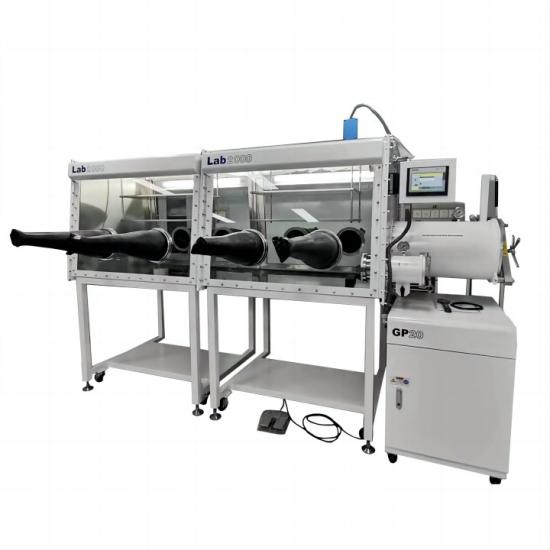

랩 4 스테이션 더블 박스 양면 800mm 확장형 캐빈 글러브 박스

A.  승인 기준:

표준 조건, 즉 20~25 oC의 일정한 온도, 65%의 상대 습도, 99.999%의 불활성 공기원에서 빈 탱크 본체의 순환수의 산소 지수는 0.1ppm 미만입니다.

B.  주요 기술 지표 및 구성

1. 박스 바디

1.1. 크기: 2400mm(L) x 900mm(H) x 1000mm(W).

1.2. 재질 : 스테인리스 구조(304형), 두께 3mm.

1.3. 필터: 조리개 0.3 마이크론

1.4. 부틸 고무 장갑: 원래 미국에서 수입한 제품 두께 0.4mm, 장갑 입구 8인치, POM 장갑 입구, 구경 220mm.

1.5. 창: 기울어진 작동 표면, 8mm 안전 강화 유리 전면 창, 내마모성, 내부식성, 우수한 빛 투과성, 3/8인치 두께의 OMEGA 밀봉 링.

1.6. 사용 시 일정 수준의 양압과 음압(-10mbar~10mbar)을 유지할 수 있습니다.

1.7. 캐비닛에는 반사 방지 조명 에너지 절약 램프가 장착되어 있어 빛이 부드럽습니다.

1.8. 박스 본체에는 2겹의 디스플레이보드 호이스트 선반이 설치되어 있습니다.

1.9. 본 박스는 다공성 전원 단자판을 구비하고 있습니다. (전원 공급: 220V±10% 50Hz±10%)

1.10. 하우징에 표준 KF-40 포트 3개를 구성할 수 있습니다.

1.11. 누출률: ≤0.001vol%/h.

1.12. 950mm 높이의 캐스터를 포함한 강철 구조용 브라켓은 범용 캐스터로 설치되었습니다.

2. 전환실

2.1 대형 및 소형 전환용  CA 빈(오른쪽)

2.1.1 모양: 원통형(304 스테인리스 스틸), 글러브 박스와 연결, 샤프트 잠금 대형 전환 도어를 채택하여 조작이 간편합니다.

2.1.2 크기: 직경 360mm, 길이 800mm의 대형 전환 캐빈, 피스톤 도어, 슬라이딩 트레이와 연마 기능이 있는 전환 캐빈, 직경 150mm, 길이 300mm의 소형 전환 캐빈, 공기 펌핑 및 보충은 수동 밸브로 제어됩니다.

2.1.3. 트레이: 자유롭게 움직일 수 있는 확장부(대형 오버캐빈 구성)

2.1.4. 진공 ≤1bar(대형 및 소형 우측 전환 캐빈은 진공 게이지 표시를 통해 진공 청소가 요구됨)

3. 제어 시스템

3.1. 모드: 자가 진단, 전원 끄기/재시작 기능, 압력 제어 및 자가 적응 기능 포함. 자동 제어, 사이클 제어, 비밀번호 보호, LCD 디스플레이를 통한 진공 챔버 제어. 장치 제어는 Siemens PLC 터치스크린을 사용합니다.

3.2. 압력 제어: 상자와 전환 챔버의 압력을 특정 설정 값으로 제어합니다.

a) 사용자는 작동 압력 범위를 +12.5~-12.5mbar 사이에서 자유롭게 설정할 수 있으며, PLC는 설정된 범위 내에서 박스의 압력을 자동으로 조절합니다. 작동 압력 범위의 기본값은 -1~+3mbar입니다.

b) 케이스 압력이 12mbar보다 높을 경우 PLC는 자동으로 안전 밸브를 열어 압력을 해제하고 케이스 내부의 장갑, 장비 및 재료를 보호합니다.

c) 발 스위치를 사용하여 탱크 압력을 미세 조정합니다.

3.3. 풋 페달: 글러브 박스의 압력을 조절할 수 있어 조작이 편리합니다.

4. 순환 시스템(정화 및 재생 시스템 포함)

4.1. 독일 BASF, 미국 UOP 정화 자재, 독일 Baode 밸브. 호스트 시스템은 모듈식 설계, 자동 전자 제어 공기 회로 솔레노이드 밸브 그룹, PLC 제어 회로, 순환 펌프, 정화 컬럼, 디스플레이를 독립형 정화기와 통합하여 컴팩트하고 간단한 시스템을 구성합니다.

4.2. 관리 : 수분 및 산소는 1PPm 이하로 관리

4.3. 조정 장치: PLC 터치식 조정(가열, 펌핑, 정화, 재생)을 통해 2.5시간의 환기를 제외한 전체 프로세스가 사람의 모니터링 없이 진행됩니다.

4.4. 작동 가스: He.N2/ 또는 Ar 가스(가스 사이클)

4.5. 순환 팬: 0-100m³ 고속 주파수 변환 팬, 마이크로프로세서 제어, 압력 테스트를 거친 스테인리스 스틸 장치.

4.6. 정제 컬럼: 단일 정제 컬럼, 독일 BASF사의 탈산소제 5kg, 미국 UOP사의 고효율 수분 흡수제 5kg을 수입하여 사용하며, 수명이 매우 길어 사용자가 제품 사용 시 정제 용량을 장기간 사용할 수 있도록 보장합니다. 수분 제거 용량은 2.2kg이며, 산소  흡수 용량은 63L입니다.

4.7. 정화 밸브: 자동 전기-공압 밸브.

4.8. 필터: HEPA 표준을 준수하는 0.3 마이크론 조리개 스크린이 장착된 H13 고효율 필터입니다.

4.9. 재생: 정화 시스템을 재사용하고 활성화하는 데 사용됩니다. 재생에는 헬륨/H2, 질소/H2 또는 아르곤/H2의 혼합물이 필요하며, H2는 10%를 차지합니다.

5. 디스플레이 시스템

독일 지멘스(SIEMENS)에서 지멘스 PLC 터치스크린을 사용하여 장치를 제어합니다. 중국어와 영어를 모두 지원합니다.

6.  수질 분석기 , (해외 수입) 브랜드 소재: 영국 MICHELL/ (고객 사용 환경에 따라 결정) 국산 또는 국내 조립, 제3자 데이터로 신뢰성을 보장합니다.

1) 측정 범위 : 0~1000ppm

2) 정확도 : ±1% ppm

3) 디스플레이: 분석기의 출력은 PLC에 연결되고, 검출값은 터치스크린에 표시되며, 경보값을 설정할 수 있습니다.

4) 제어: 가스 순환 시스템은 사용자 설정에 따라 제어되어 순환 감소를 달성할 수 있습니다.

5) 환경 : -10℃ ~ 50℃

7. 산소분석기 , (해외수입) 브랜드 소재: AVCRAY (고객 사용환경에 맞춰) 국내 조립 또는 비국내 조립, 제3자 데이터로 신뢰성을 확보합니다.

1) 측정범위 설정 가능 : 0~1000ppm

2) 환경 : -10℃ ~ 50℃

3) 정확도 : ±1% ppm

4) 설치 위치: 산소 센서는 글러브 박스에 설치됩니다. 산소 센서는 가스 순환 여부와 관계없이 글러브 박스 내부 분위기를 지속적으로 감지하고 글러브 박스의 산소 함량을 표시합니다.

5) 센서: 전기화학 소재 배터리, 장점은 정확한 제로, 작은 드리프트, 다른 배터리 소재가 쉽게 부식되는 것을 방지합니다. 교체 비용이 낮습니다(산소 배터리로만 교체).

6) 디스플레이: 분석기의 출력은 PLC에 연결되고, 검출값은 터치스크린에 표시되며, 경보값을 설정할 수 있습니다.

제어: 사용자는 자동 순환 기능을 선택하여 글러브 컴파트먼트의 산소 함량을 사용자가 지정한 범위 내로 유지할 수 있습니다.

8. 진공 시스템

진공 펌프 시동-정지 시간 제어 기능이 추가되었습니다. Edwards 진공 펌프, 모델 RV12, 유량 12m³/h, 한계 진공 2x10-3 밀리바. 전환  캐빈 r은 별도로 진공 처리가 가능하며, 언제든지 개별적으로 제어할 수 있습니다. (해외 수입품)

9.  박스 바디 자동세척

자동 가스 제어 전기 도금판; 사용자가 세척 시간을 설정한 다음 터치스크린에서 시작 버튼을 터치하면 시스템이 상자 세척을 시작하고 설정된 시간이 되면 자동으로 세척을 멈춥니다.

10. 유기용매 흡착 시스템

유기 용매가 정제 컬럼에 미치는 영향을 방지하기 위해 용매 컬럼을 글러브 박스 시스템에 직렬로 연결합니다. 용매는 주로 고품질의 효율적인 활성탄과 활성 알루미나를 사용하여 불산 생성을 방지합니다. 유기 용매 흡착 시스템의 충전 용량은 7kg입니다. 컬럼 상단과 하단에 KF40 인터페이스가 있어 재충전이 편리합니다. 사용자가 직접 재충전할 수 있습니다.

11. 장비의 작동 조건: (사용자 제공)

1.0. 전원 공급: 2상 3선 AC220V, 전력 ≥1Kw;

1.1. 실험실에는 독립된 접지선이 있어야 합니다: < 3Ω, 장비에서 접지선 연결까지는 ≥10mm2 평형 구리선을 사용하는 것이 좋습니다.

1.2. 물 공급: 없음

1.3. 상대 습도: < 75%;

1.4. 실내에 다량의 먼지, 부식성, 가연성 및 폭발성 가스가 없습니다.

1.5. 장비 커버 면적: 길이 × 너비 : 3200mm × 1200mm

C.  주요 구성

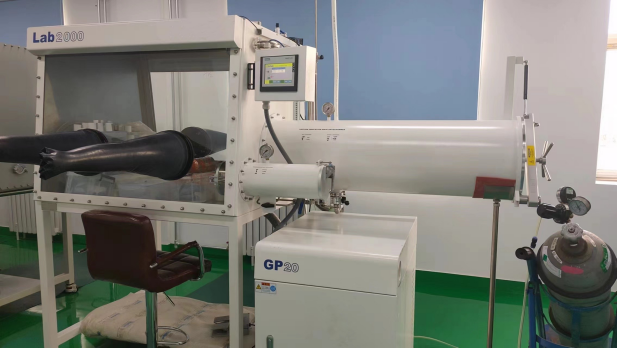

전환 모듈의 부분적 확장은 이 도면을 참조할 수 있습니다(전환 모듈 부분에 대한 참조만 가능).

1 표준 수출 포장: 내부 충돌 방지 보호, 외부 수출용 나무 상자 포장.

2. 고객 요구 사항에 따라 익스프레스, 항공, 해상 운송을 통해 가장 적합한 방법을 찾아 배송합니다.

3. 배송과정에서 발생하는 손상에 대해 책임을 지고, 손상된 부분을 무료로 교환해 드립니다.
