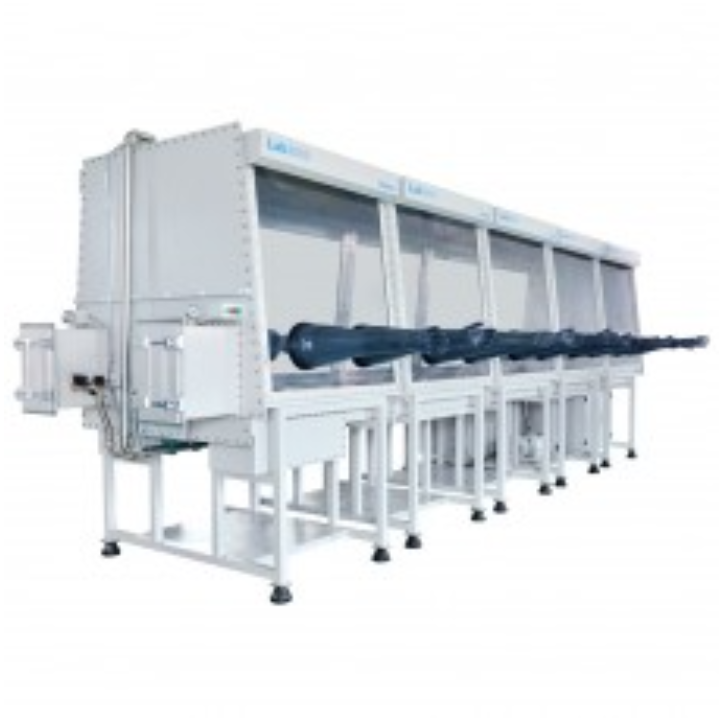

Siemens PLC 터치스크린이 장착된 실험실용 4개 스테이션 단면 진공 글러브 박스

I. 승인 기준:

표준 조건, 즉 20~25℃의 일정한 온도, 65%의 상대 습도, 99.999%의 불활성 가스원에서 빈 챔버 순환수 산소 지수는 1ppm 미만에 도달합니다.

영어 패널, 영어 조작 화면.

II. 주요 기술 지표 및 구성

1. 상자

1.1 치수: 4800mm(L) × 900mm(H) × 750mm(W) 단면. 플랜지로 연결된 1200 단면 글러브 박스 4개 섹션.

1.2 재질 : 전체 스테인리스 스틸 구조(304형), 두께 3mm.

1.3 필터 : 기공 크기 0.3 마이크론

1.4 부틸 고무 장갑: 미국산 원수입 두께 0.4mm, 장갑 입구 8인치, 단단한 알루미늄 합금 장갑 입구(부식 방지 처리 후, 양극 산화 처리된 알루미늄), 직경 220mm.

1.5 창: 기울기 디자인 작동 표면, 분리형 8mm 안전 강화 유리 전면 창, 내마모성, 부식 방지, 우수한 빛 투과성, 3/8인치 두께의 OMEGA 씰을 사용한 밀봉 링.

1.6 일정한 양압과 음압을 유지시킬 수 있다(-10mbar-10mbar)

1.7 상자에는 반사 방지 조명 에너지 절약 램프, 부드러운 빛이 장착되어 있습니다.

1.8 박스에는 디스플레이 보드 2개 선반이 장착되어 있습니다

1.9 본 박스는 멀티홀 전원공급 단자대를 갖추고 있습니다(전원공급: 220V ± 10% 50Hz ± 10%)

1.10 박스에는 12개의 표준 KF-40 인터페이스를 설치할 수 있습니다.

1.11 누출률: ≤0.001vol%/h

1.12 950mm 높이의 캐스터를 포함한 강철 구조물 지지대가 범용 캐스터로 설치되었습니다.

2. 전환 구획

2.1 모양: 원통형(304 스테인리스 스틸), 글러브 박스와 연결, 샤프트 잠금 유형의 대형 전환 칸막이 도어, 조작이 간편합니다.

2.2 치수: 직경 360mm, 길이 600mm, 반사 스크린이 있는 피스톤 도어, 슬라이딩 트레이가 있는 전환 챔버, 연마, 상자 세트에는 또 다른 작은 전환 챔버가 포함되어 있습니다. 사양: 직경 150mm, 길이 300mm, 수동 밸브 제어 펌핑 및 가스 보충.

2.3 트레이 : 스테인리스 스틸 260mm × 580mm, 자유롭게 이동 및 확장 가능(대형 오버 컴파트먼트 구성)

2.4 진공도 ≤ 1bar (대형 및 소형 우측 상부 격실은 디스플레이로 진공을 펌핑하는 데 필요함)

3. 제어 시스템

3.1 모드: 자가 진단, 전원 차단 시 자동 시동 기능, 압력 제어 및 자가 적응 기능 포함. 자동 제어, 사이클 제어, 비밀번호 보호, 진공 챔버 제어는 LCD 디스플레이를 사용합니다. 장치 제어는 Siemens PLC 터치스크린을 사용합니다.

3.2 압력 제어: 상자와 전환 챔버의 압력을 특정 설정 값으로 제어합니다.

a) 사용자는 +12.5mbar에서 -12.5mbar 사이의 작동 압력 범위를 설정할 수 있으며, PLC는 설정된 범위 내에서 챔버 압력을 자동으로 조절합니다. 작동 압력 범위의 기본값은 -1mbar에서 +3mbar입니다.

b) 상자의 압력이 12mbar보다 높으면 PLC가 자동으로 안전 밸브를 열어 압력을 완화하여 상자 내부의 장갑, 장비 및 재료를 보호합니다.

c) 발 스위치를 사용하여 상자 압력을 미세 조정합니다.

3.3 풋 페달: 글러브 박스의 압력을 조절하고 조작을 용이하게 해줍니다.

4. 순환 시스템 (정화 및 재생 시스템 포함)

4.1 독일 BASF, 미국 UOP Purification Materials, 독일 Bauder 밸브. 호스트 시스템은 모듈형 설계로 통합되었으며, 완전 자동 전자 제어 가스 솔레노이드 밸브 세트, PLC 제어, 회로, 순환 펌프, 정화 라이브, 디스플레이가 독립형 정화기에 통합되어 있어 작고 간편한 시스템을 구성합니다.

4.2  제어 : 물, 산소 1PPm 이하 제어

4.3 조정 장치: PLC 터치(가열, 배출, 정화, 재생)로 조정되며, 2.5시간 환기를 제외한 전체 프로세스는 사람의 모니터링 없이 진행됩니다.

4.4. 작동 가스: He.N2/ 또는 Ar 가스(가스 순환)

4.5 순환 팬: 0-100m³ 고속 주파수 변환 팬, 마이크로프로세서 제어, 압력 테스트를 거친 스테인리스 스틸 장치.

4.6 정제 컬럼: 단일 정제 컬럼, 독일 BASF 산소 제거제 5kg, 미국 UOP 고효율 수분 흡수제 5kg을 수입하여 사용하며, 수명이 매우 길어 사용자가 제품 사용 시 정화 성능을 오랫동안 유지할 수 있도록 보장합니다. 수분 제거 용량은 2kg이며, 산소  흡수 용량은 60L입니다.

4.7 정화 밸브: 전자동 전기-공압 밸브.

4.8 필터: HEPA 기준을 충족하는 0.3마이크론 조리개 필터를 탑재한 고효율 필터입니다.

4.9 재생: 정화 시스템을 재사용하여 활성화하는 데 사용됩니다. 재생에는 헬륨/H₂, 질소/H₂ 또는 아르곤/H₂의 혼합물이 필요하며, 이 중 H₂는 10%를 차지합니다. 재생 가스는 첫 번째 유량계로 유입된 후 정화 컬럼으로 유입됩니다.

5. 디스플레이 시스템.

독일 SIEMENS, 장치 제어는 Siemens PLC 터치스크린을 사용합니다. 중국어와 영어를 전환하여 사용할 수 있습니다.

6. 진공 시스템

진공 펌프 시작/정지 시간 제어 기능을 추가하세요. 진공 펌프는 British Edwards 진공 펌프(모델 RV12)이며, 유량은 12m³/h, 최대 진공도는 2x10-3mbar입니다. 진공은 전이 챔버로 별도로 펌핑할 수 있으며, 언제든지 개별적으로 제어할 수 있습니다. (해외 수입품)

7. 자동 상자 세척

자동 박스 세척 기능. 가스 환경의 특성에 따라 교체 및 오작동 시 물, 산소, 박스 본체를 빠르게 자동 세척합니다. 박스 자동 세척 밸브는 박스 본체 배관에 통합되어 있으며, KF25 강선 솔레노이드 튜브를 사용하여 외부 인터페이스 KF25 파고다 조인트에 단단히 연결됩니다.

III. 주요 기술 지표 및 구성

1. 수질분석기 , (해외수입) 브랜드 소재 : 영국 MICHELL / (고객 사용환경에 따라 결정 )

국내 조립이나 해외 조립이 아닌 경우, 제3자 데이터를 사용하여 신뢰성을 확보합니다.

1) 측정 범위 : 0~1000ppm

2) 정확도 : ±1% ppm

3) 디스플레이: 분석기의 출력은 PLC에 연결되고, 검출값은 터치스크린에 표시되며, 경보값을 설정할 수 있습니다.

4) 제어: 가스 순환 시스템은 사용자 설정에 따라 제어되어 순환 저하를 실현할 수 있습니다.

5) 환경 : -10℃~50℃

2. 산소 분석기 , (수입품) 브랜드 재질 : 미국 AVCRAY (고객 사용 환경에 따라 결정 )

국내 조립 또는 비국내 조립, 신뢰성 확보를 위한 제3자 데이터

1) 측정 범위 설정 가능: 0~1000, ppm

2) 환경 : -10℃-50℃

3) 정확도: ±1% ppm

4) 설치 위치: 산소 센서는 상자에 설치되며, 가스 순환 여부에 관계없이 산소 센서는 상자 내부 분위기를 중단 없이 감지하고 글러브 박스 내부의 산소 함량을 표시합니다.

5) 센서: 전기화학 소재 배터리, 장점은 정확한 영점, 작은 드리프트, 다른 배터리 소재가 쉽게 부식되는 것을 방지하는 것입니다. 교체 비용이 낮습니다(산소 셀만 교체).

6) 디스플레이: 분석기의 출력은 PLC와 연결되고, 검출값은 터치스크린에 표시되며, 경보값을 설정할 수 있습니다.

제어: 사용자는 자동 사이클 기능을 선택하여 글러브 박스의 산소 함량을 사용자가 지정한 범위 내로 유지할 수 있습니다.

IV. 유기용매 흡착 시스템

유기 용매가 정제 컬럼에 미치는 영향을 방지하기 위해, 글러브 박스 시스템에 용매 컬럼을 직렬로 연결합니다. 용매는 주로 고품질, 고효율 활성탄과 활성 알루미나를 사용하여 불산 생성을 방지합니다. 유기 용매 흡착 시스템은 7kg으로 채워져 있으며, 컬럼 상단과 하단에 KF40 인터페이스가 있어 재질 변경이 편리하고 사용자가 직접 재질을 변경할 수 있습니다. 불산 생성을 방지하기 위해 용매 컬럼 탱크의 절반은 활성 알루미나로 구성되었습니다.

V. 주요 구성

1 표준 수출 포장: 내부 충돌 방지 보호, 외부 수출용 나무 상자 포장.

2. 고객 요구 사항에 따라 익스프레스, 항공, 해상 운송을 통해 가장 적합한 방법을 찾아 배송합니다.

3. 배송과정에서 발생하는 손상에 대해 책임을 지고, 손상된 부분을 무료로 교환해 드립니다.
