상표 :
TMAX품목 번호:
TMAX-EFQB-200결제 :
L/C, T/T, 웨스턴 유니온, 페이팔인증서 :
CE ROHS 인증서리드 타임 :
5일

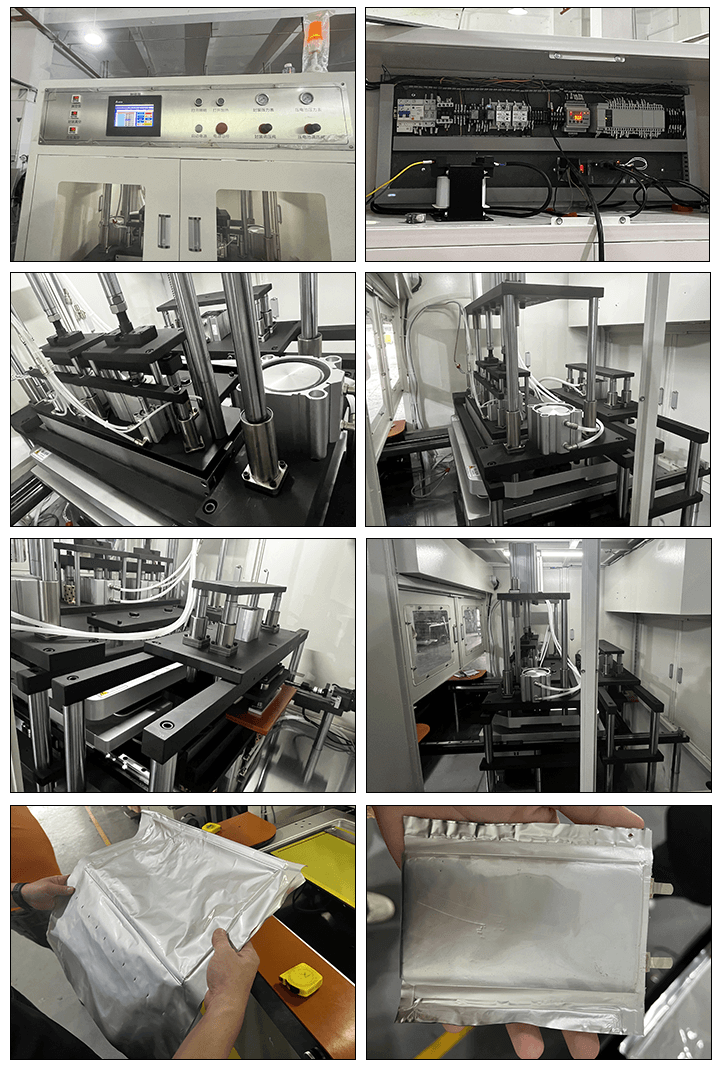

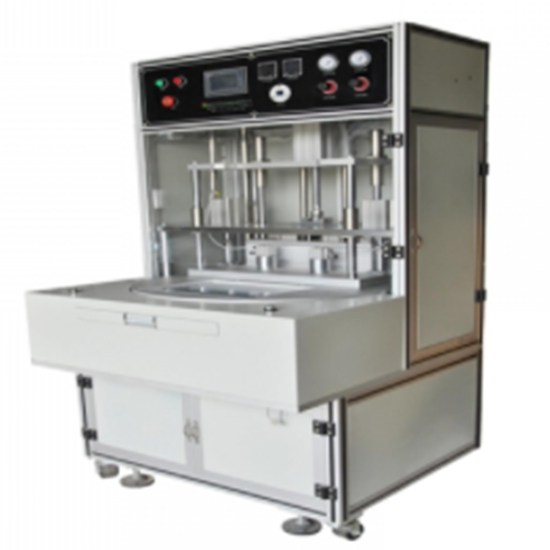

이 기계는 리튬 파우치 셀의 최종 진공 밀봉 및 에어백 가장자리 제거에 적합합니다. 배터리 셀을 턴테이블 공급 장치에 수동으로 놓습니다. 배터리 유입 방향은 아래쪽입니다. 턴테이블을 통해 공급 장치를 돌립니다. (턴테이블은 3단계로 위치를 조정하고 매번 120도씩 회전합니다.) 공급 턴테이블이 제자리로 회전하여 가장자리 밀봉을 시작합니다. 120도 위치에서 트리밍 스테이션에 진입하여 가장자리를 트리밍합니다. 트리밍 후 120도 회전하여 적재 위치로 복귀한 후, 재료를 수동으로 제거하고 위 작업을 반복합니다.

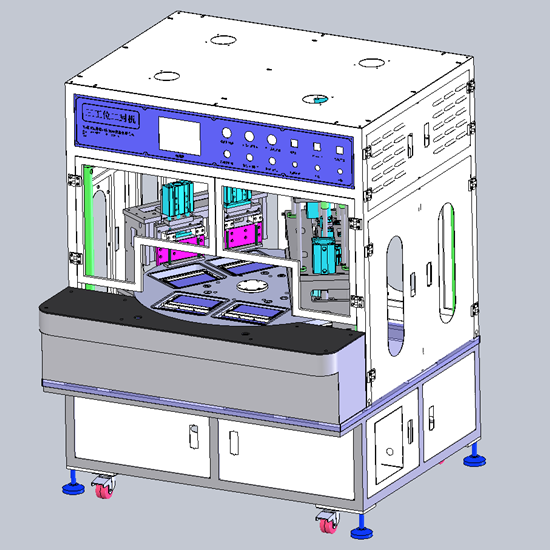

장비 구조
1. 회전식 턴테이블 공급 구조 채택, 턴테이블 분배기 정밀도: ± 0.1mm
2. 기계 패키지 정렬 정확도: ± 0.1mm, 헤드 평행도: ± 0.01mm
3. 밀봉 시간 조정 범위: 1초~30초 , 조정 정확도: ± 0.1mm
4. 열 밀봉 시간과 진공 시간은 터치스크린에서 설정되며, 포장 압력은 조작 패널에서 조절됩니다.
5. 온도 정확도는 ± 2°C 범위 내에서 제어되며 PLC 프로그램에 의해 제어됩니다. 온도가 너무 높거나 낮으면 경보가 자동으로 중지됩니다.
6. 패키지는 더블 헤드와 더블 캐비티 구조를 채택했습니다.
7. 가열관은 700와트를 사용합니다. 헤드의 작동 온도 범위는 RT~300℃ 입니다 .
8. 상부 헤드 실린더의 직경은 63mm이고, 베이어닛 실린더의 직경은 25mm입니다.
9. 문과 창문은 판금 베이킹 페인트로 만들어졌으며, 환기팬은 상단에 설치되었습니다.
10. 커팅 에어백은 더블 에지 커터 구조를 채택하여 각 에지 커터 쌍이 독립적으로 에지를 절단합니다.
11. 절삭날은 내마모성, 내식성 공구강으로 제작되었으며, 커터의 수명은 60만회 이상입니다.
명세서
|
전원 공급 장치 |
AC220V / 50Hz; 전력 : 4.5KW |
|
압축 공기 |
0.4 ~ 0.6Mpa 20L / 분 |
|
적용 길이 |
≤ 200mm |
|
적용 폭 |
≤ 120mm |
|
에어백 폭 |
≤ 70mm |
|
더블 캐비티 더블 커터 |
예 |
|
피어싱 기능 |
예 |
|
플랫 프레싱 및 성형 기능 |
예 |
|
커터의 유효 길이 |
200mm |
|
커터 폭 |
4.5mm |
|
장착 가능한 배터리 수 |
≤ 10 (듀얼 캐비티) |
|
생산 능력 |
≤ 60 ~ 80PPM |
|
장비 무게 |
약 500kg |
|
진공 소스 |
≤– 95Kpa |
|
치수 |
1390 * 1240 * 1700mm (가로x세로x높이) |
