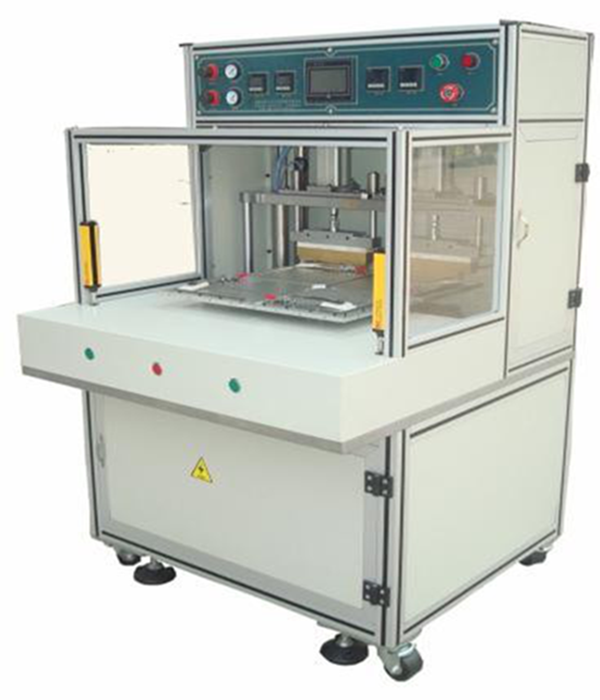

파우치 셀용 자동 4개 스테이션 턴테이블 상단 및 측면 열 밀봉기

파우치 셀의 상단과 측면의 양쪽을 가열 밀봉하는 데 적합합니다.

작동 과정: 턴테이블 위에 4개의 클램프가 대칭으로 배치되어 있으며, 배터리는 로딩 위치에서 클램프에 수동으로 장착됩니다. 장착 위치는 턴테이블과 간헐적으로 연결됩니다. 로딩 위치 - 상단 밀봉 위치 - 측면 밀봉 위치 - 블랭킹 위치를 차례로 유지하며, 해당 위치에서 상단 밀봉 및 측면 밀봉을 완료하고, 블랭킹 위치에서 배터리를 수동으로 꺼낸 후 상단 밀봉 및 측면 밀봉 과정을 완료합니다.

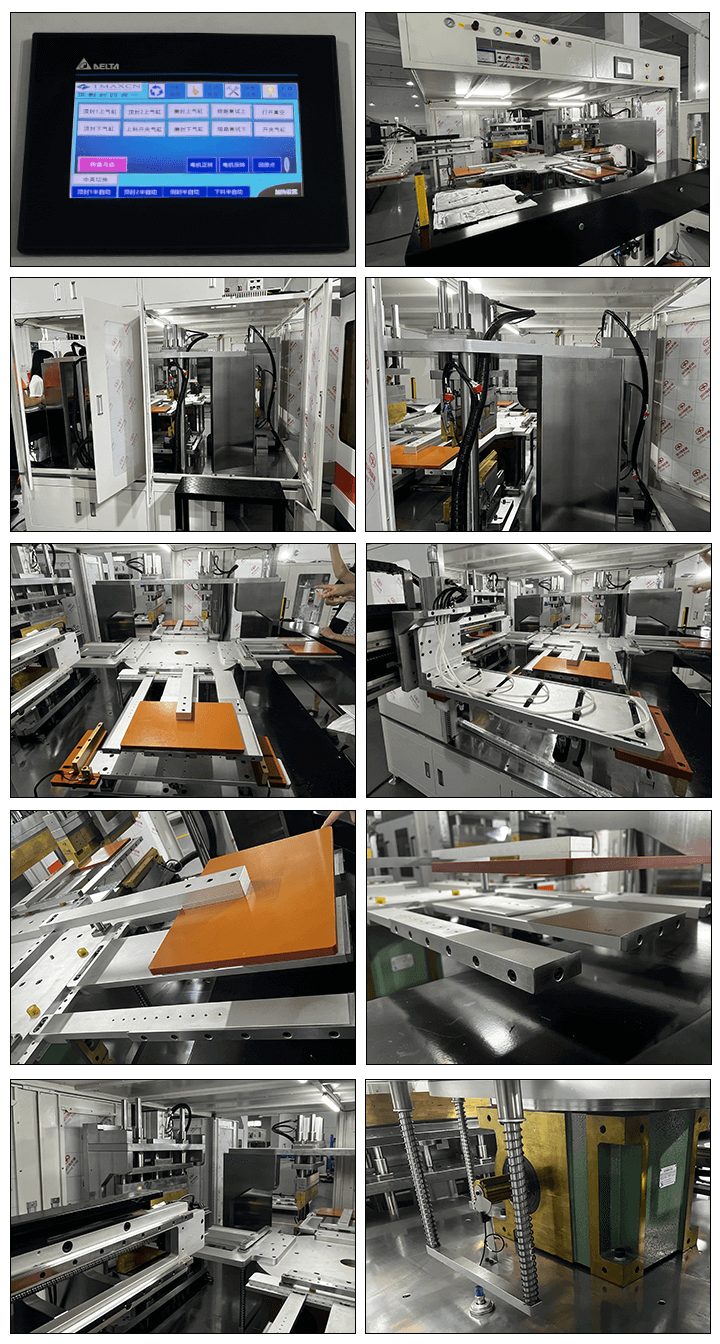

기계 구조

회전 테이블 공급 메커니즘:  4위치 회전 테이블(알루미늄), 브레이크 모터 드라이브, 4개의 동일한 캠 분배기;

상단 밀봉 구조:  상하부 사전 밀봉 장치 1세트, 에어 실린더. 가이드 포스트, 구리 가열 파이프, 헤드, 독립 온도 조절 장치.

측면 밀봉 구조:  상하부 사전 밀봉 장치 1세트, 에어 실린더. 가이드 포스트, 구리 가열 파이프, 헤드, 독립 온도 조절 장치.

상부 헤드 베이스 플레이트 구조:  크롬 도금 강판 플랫폼;

명세서

전원 공급 장치	220V/50Hz
힘	1kw
압축 공기	≥ 0.6MPa
턴테이블 형태	4개의  작업 스테이션
회전 테이블의 공급 정확도	± 0.05mm
적용 사양	상단 밀봉 ≤ 200mm (에어백 크기 포함) 측면 밀봉 ≤ 200mm 밀봉 길이:  210mm
밀봉 헤드 폭	5mm (맞춤형)
밀봉  온도	Rt ~260 ℃  조절 가능 제어 정확도:  ± 2 ℃
봉인  시간	0~10  초 조절 가능
장비 용량	200-400EA/H(운영자의 숙련도에 따라 다름)
알람 시스템	저온, 고온 경보 기능; 배터리의 누출이나 반복적인 캡슐화가 발생하지 않습니다.
보호	라이트커튼 안전 보호 기능과 뒷문 스위치 보호 기능이 탑재되어 있습니다.
제어 시스템	PLC를 채택하여 자동 제어를 실현하고, 터치스크린을 채택하여 인간-기계 대화, 편리한 조작 설정, 풍부하고 완전한 설명서, 자동 조작 기능, 고장 경보 기능, 출력 통계 기능을 실현합니다.
기계  무게	450kg
기계 치수	길이 880mm * 너비 870mm *  높이 1500mm
