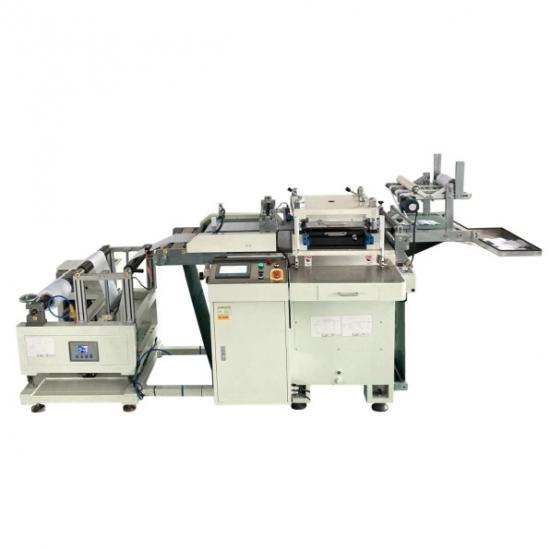

전극 절단을 위한 자동 롤투롤 파우치 셀 다이 커터

기능 개요

1. 본 장치는 리튬 배터리 전극의 자동 다이커팅에 적합합니다.

1.2 작업 프로세스:

극편의 코일 소재는 가변 주파수 모터에 의해 제어됩니다. 장력 플로트 롤러와 정밀 보정 메커니즘을 거쳐 서보 모터로 구동되는 고지대 밀 종이의 순환 컨베이어 벨트는 다이커팅 머신으로 이송됩니다. 다이커팅 후, 가장자리 소재는 가장자리 소재 수용 메커니즘에 의해 수집되고, 극편은 자동으로 트레이로 유입됩니다.

1.3 작업 프로세스:

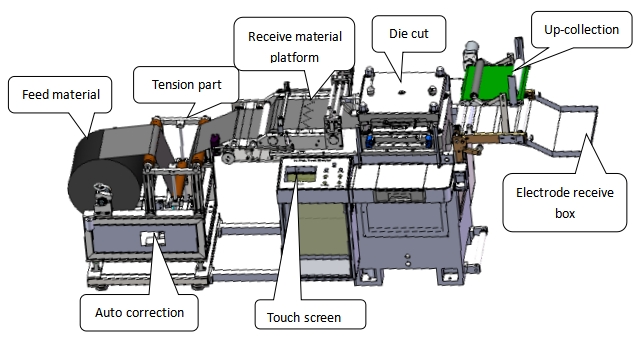

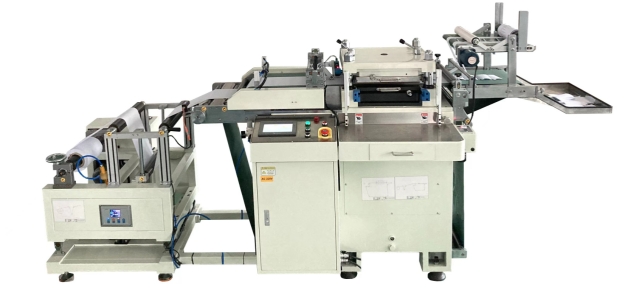

자동 풀림 → 풀림 보정 → 장력 및 재료 보관 → 수신 플랫폼 → 다이 컷 부품 → 상향 수집 → 수신 상자에 자동으로 떨어짐





기술적 매개변수

1. 유입재료 크기 : ≤ 폭 300, 직경 ≤ ￠400;

2. 장비는 제품 사양 범위 300X300을 생산할 수 있습니다.

3. 유입 재료 두께: 20-180um

4. 장비제품 합격률 : ≥98%;

5. 장비 생산 속도 : 30-40회/분;

6. 장비 고장률: ≤5% (장비 고장으로 인해 발생);

7. 펀칭 치수 정확도 ≤0.1mm, 버 ≤0.015mm

8. 장비 전기: 전압 AC220±10%, 전력 ≤4.5KW;

9. 압축 공기: ≥0.6MPa;

10. 무게: 2.0T

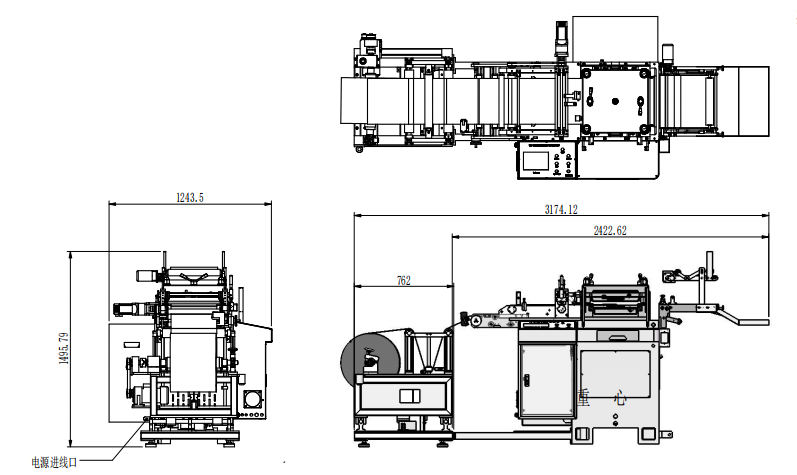

11. 크기 : 3200*1250*1500mm (길이 x 너비 x 높이)



프로세스 성능

1. 가변 주파수 모터 및 위치 검출 전위차계 지능형 가변 속도 풀기;

2. 극판의 적절한 장력을 유지하기 위해 플로팅 롤러 메커니즘을 채택합니다.

3. 정밀 서보 보정 메커니즘, 보정 센서를 통해 고정밀 폐쇄 루프 제어 보정을 실현합니다.

4. 공급 롤러는 바오딩칭 고무 롤러로, 서보 모터와 비밀 감속기로 구동되어 정확한 공급이 가능합니다.

5. 단일 좌석 고속 다이커팅 머신 베이스, 생산 능력 향상;

6. PLC 프로그램 제어, 터치 스크린으로 단계 정확도와 다이 커팅 매개변수를 설정할 수 있습니다.

7. 독특한 풀벨트 타입 에지 수신 메커니즘, 매끄럽고 매끄러운 에지 수신, 연속 공급;

8. 다이 커팅 플랫폼의 하단은 스테퍼 모터로 제어되며, 이를 통해 터치 스크린에서 각 상승 또는 하강의 단계 변위를 수동으로 조정할 수 있습니다.



주요 구성 요소 구성

1. 기계 부품:

l 풀림 및 교정 메커니즘:

방통페인트 메인프레임, 주파수변환모터, 서보푸시로드, 듀랄루민 롤러가 있는 갈색 표면, 기타 크롬도금 금속부품, 알루미늄 부품.

l 전방 오버롤 메커니즘:

크롬 도금 금속 부품, 크롬 도금 금속 롤러.

l 롤러 공급 메커니즘:

크롬 도금 금속 베이스, 서보 모터, 행성 감속기, 볼딩 고무 롤러, 연결 프레스 실린더, 연결 스테인리스 스틸 플랫폼.

l 다이 커팅 메커니즘:

주조 프레임, 금속 전달 장치, 이동 부품

l 트리밍 메커니즘:

속도 조절 모터, 크롬 도금 금속 롤러, 알루미늄 합금 측판, 고지대 보리종이 컨베이어 벨트.



주요 장비 액세서리 목록

5.1 주요 부품 목록:

아니요	주요 구성	상표	원산지
1	PLC 제어 시스템	파나소닉	일본
2	편차를 수정하다	리쉰	중국
3	터치스크린	벨렌	중국
4	서보모터	파나소닉과 국내	일본
5	공압 요소	에어택	대만
6	근접 스위치	중국에서 제조	중국



일반 장비 구성 및 표준

1. 장치 외관 색상: 고객이 제공한 색상 팔레트.

2. 장치 소음 ≤60 db.

3. 본 장비는 기계 및 전기 장비에 대한 국가 안전 기준을 충족하며, 명백하거나 잠재적인 설계상 안전 위험이 없습니다.

4. 중국어로 된 작동 설명서와 장비 유지 관리 설명서가 포함되어 있습니다.

5. 기계 전기 제어 다이어그램, 공압 제어 다이어그램 및 구매 부품 설명서 및 기타 자료의 무작위 전달.

6. 교체할 각 부품의 목록과 도면을 제공하세요.

7. 이름, 부품 수, 사양 또는 도면, 브랜드, 예상 수명 및 기타 정보를 포함하여 마모 부품 목록을 제공하세요.
