프리즈매틱 셀 생산 라인용 자동 다이 커팅 머신

1 、  장비 소개

1. 장비 기능

*  풀림 기능(두 개의 풀림 메커니즘을 채택하고, 서보 모터가 독립적으로 자동 풀림을 제어함)

*  편차 보정 기능(펀칭 전 풀림 메커니즘과  전극 의 편차를 보정함  )

* 벨트 장력 제어 시스템(벨트 장력은 두 개의 버퍼 모드로 독립적으로 제어되므로 고속 다이 커팅 과정에서 벨트 흔들림을 줄일 수 있음)

*  금속 오목 볼록 다이는 폴 이어의 형성을 완료하는 데 사용됩니다(텅스텐 강철 다이를 사용하여 수명이 길고 펀칭 버가 작음).

*  장비 롤러의 먼지 제거(풀링 롤러의 먼지 흡수)

*  다이 커팅 전에  전극을  솔질하고 진공 청소합니다.

*  단일 칩 절단 기능(서보 제어 크랭크 샤프트 구동 구조를 채택하여 절단을 완료하고, 텅스텐 강철 금형을 채택하여 수명이 길고 펀칭 버가 작음)

*  단일  전극 이송 기능( 전극을   이송하기 위해 3개의 진공 벨트를 사용하며  , 이송 과정에서 전극 양쪽의 먼지 제거   및 불량품 선별을 실시함)

* 전극  양면의 먼지 제거   (울 펠트와 음압 먼지 수집이 기본이며, 비접촉 정전 먼지 제거 장치는 예약되어 있음) 이 먼지 제거 방법은 선택 사항입니다.

* 이중 CCD 검출 및 전극 표면 결함 라벨링  (CCD가 전극  의 양면을 검출하고  , 라벨링 기계가 검출 후 불합격 제품에 라벨을 붙이고, 극 귀가 형성되면 이 부분을 통과시킵니다. 이 장비에는 기본적으로 이 기능이 없으며 설치 위치는 예약되어 있습니다.) 이 기능은 선택 사항입니다.

l 불량품의 색상 코드 감지(감지 전극에 불량 라벨이 붙어 있고, 전극 장치가 자동으로 불량품을 걸러냄)

* 단일  전극  크기 CCD 감지(각  전극의  전체 크기 감지 시 장비가 자동으로 결함 있는 제품을 걸러냄)

* 전극  수집 기능 ( 재료 상자에 전극 계수 기능이 설치되어 전극 을  분류하는 기능을 갖추고 있으며  ,  전극 이 재료 상자에 깔끔하게 수집됩니다);

* 카트리지 케이스 변환 및 전달 기능(카트리지를 턴테이블에 설치하면 카트리지 케이스가 자동으로 변환되고, 조작기가 카트리지 케이스를 추출하여 재료 라인을 연결함) 카트리지 케이스를 라미네이션 기계와 공유할 수 있음

2. 장비 원리

연속적인 극성 코일 공급 원리, 전자 캠 모드를 통한 다이 펀칭 및 극성 임펄스 제어, 서보 견인을 통한 불균등 거리 제어.

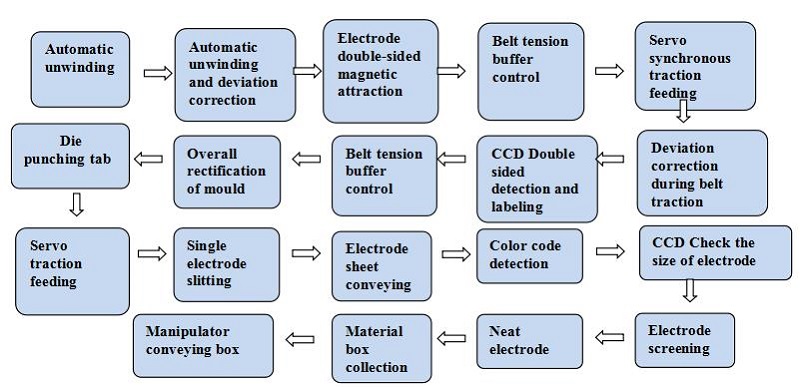

3. 장비 동작 프로세스

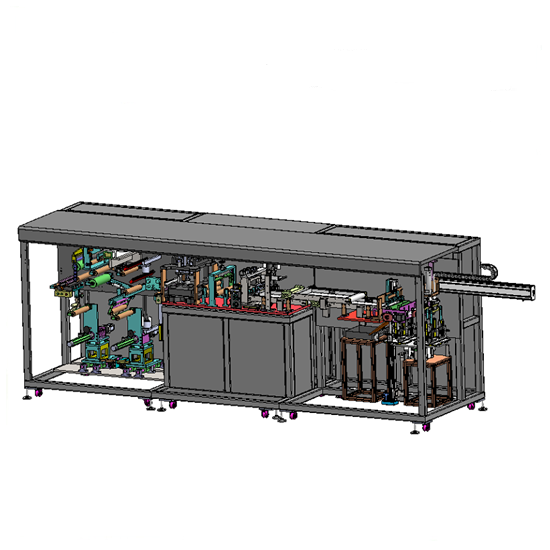

4.  전체 구조

1  ) 크기 : 길이 4200mm ；너비 1280mm ；높이 2050mm .

2  ) 무게 : 1.85T

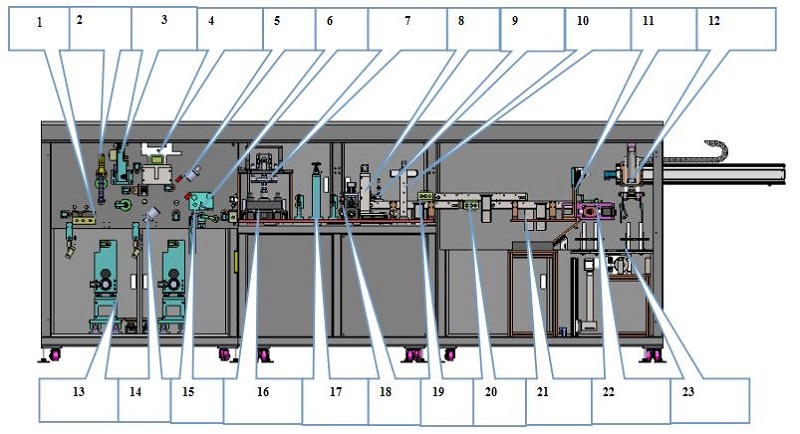

3)  전체 구조도

1. 上料接料台: 수유 및 수용 플랫폼

2. 张力缓存机构：장력 완충 장치

3. 滚轮牵引机构: 롤러 견인 메커니즘

4. 过程纠偏组件：공정 수정 요소

5.  CCD 테스트 : CCD 테스트

6.  접착제 도포기 : 접착제 도포기

7. 极耳成型模切组件: 탭 성형 다이 커팅 어셈블리
