리튬이온 배터리 코팅기용 턴오버 배럴 슬러리 공급 시스템

I. 장비 소개

본 장비는 주로 리튬이온 배터리 코팅기 특수장비에 공급하는데 사용되며, 턴오버 버킷 + 철분제거 필터 2부분으로 구성됩니다.

II. 장비 표준 구성 및 키 구성표

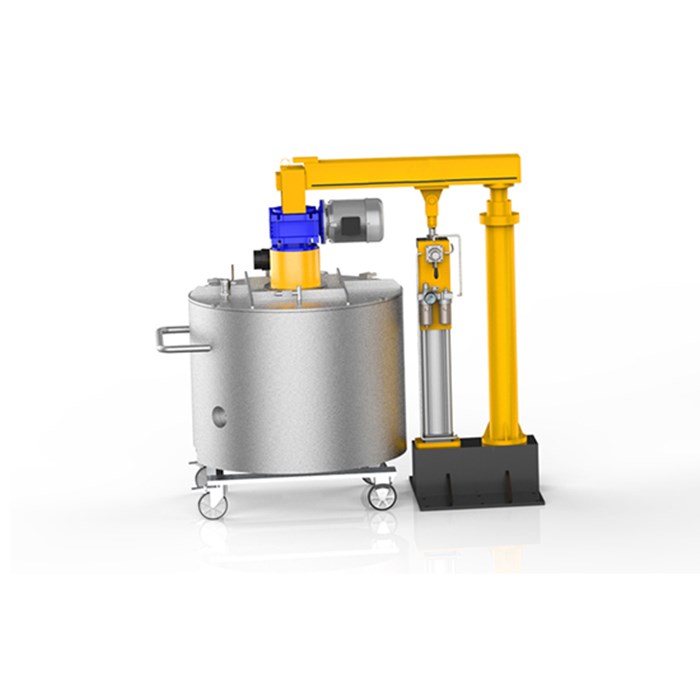

1.스윙배럴 및 리프팅부

1. 공급 통 ( 주요 기계 와 공통 )
설계 용적  /  유효 용적		1 5 0 L / 100 L	믹싱 드럼 내부 라이너 와 의 재질 접촉 : 304  스테인리스 스틸  .
믹싱 드럼 사양 mm		약  .Ф650  *450
1),  배출 밸브 :  G 2"( DN 50)  2),  푸시 풀 핸들이 있는 배럴 본체 , 캐스터  4 개가  있는 배럴 바닥        (2  방향  + 2  유니버셜 ) . 3 ),  냉각 / 단열 :  바닥 / 측면 벽 냉각 외피 ,  냉각수 입구 / 출구 와 물 파이프 라이브 커넥터 가 있습니다  .
2. 상단 커버 .
상단 커버      사양  mm	해당 믹싱 드럼 과 일치합니다 .		재료 와 접촉 하는 재료  :  30 4 스테인리스  스틸 .
1 )  작은 창  2개  , 스포트라이트  , DN  25 충전  파이프 (  304  볼  밸브 포함 ) ,  진공 펌핑 / 방출 인터페이스 ,  진공 압력 게이지 및 기타 예비 수신기 포함 .             2)  윗 뚜껑은 빠른 잠금 클립을 사용 하여 믹싱 드럼 에 고정 되고 잠 깁니다 .

3. 구성 요소 와 기본 구성 매개변수 혼합 .
S 저어주다 샤프트 / 교반 패들 속도	약 2 5  rpm  .	교반 축  /  교반 패들 재질  :    304  스테인리스 스틸  .
교반 모터  힘	1.  1kw/4P.	감속기 ( 모터 와 매칭 )	nmrv - 090-60- fa - f 2- y 90 s - 1. 1kw
교반 패들  형태​	결합된 프레임 타입의 믹싱 패들  .
4. 믹싱  원칙 .	결합된 프레임 교반 패 들은 아래쪽 으로 압력 을 가하는  방식 으로 자체 회전 하여 재료 가 쌓이지 않도록 합니다 .
5. 진공 보장 시스템 :  5   개의 스켈레톤 오일 씰 이 함께 설치 되며 ,  진공 소스 는 사용자 가 제공 합니다 .
1)  진공도 가 ≤ -0.098 Mpa 에 도달하면 2   ~ 4  시간 동안  -0.08 Mpa 보다 낮아지지 않도록 유지 하십시오 .
2 )  밀봉 방식  :  A ,   " O "  씰을 사용한 정적 밀봉  ;  B ,  골격 오일 씰  .
6. 분배 캐비닛 : 혼합 스위치 ,  스포트 스위치 ,  작동 비상 정지 및 장비 작동 중 다른 기능적 작업 은 분배 캐비닛 에서 수행 됩니다
7. 리프팅 장치 : φ125 x 800  리프팅 실린더  1개,  안전핀  1  개 포함



2.철분제거 및 여과부

아니요 .	이름	재료	비고
1	샤프트 씰	불소고무	내마모성 및 내식성
2	스크레이퍼	폴리에스터 플라스틱	(영국 수입품) 내마모성 및 내식성
3	스크레이퍼 스프링	SUS304
4	물개	실리콘
5	샤프트 어셈블리	3원 에틸렌 프로필렌 +SUS304
6	탄약통	SUS316	정확도 편차 값: ± 0.03mm(최대 ± 0.05mm),    직경 편차 값: ± 0.3mm 80메시 ~ 200메시 사용 가능  (120메시 기준)
7	하우징/상부 및 하부 커버/스크레이퍼 홀더	SUS304
8	직류 모터		24V/60W
9	다이어프램 펌프	알루미늄 합금 QBY-25

  3. 액체 레벨 감지 시스템

작동 원리:

액체레벨센서는 재료레벨위치의 변화에 따라 솔레노이드밸브로 신호를 전달하여 공압식 유량을 제어합니다.

다이어프램 펌프를 솔레노이드 밸브를 통해 통과시켜 자동 공급 기능을 실현합니다.





아니요	장비 이름	장비 모델	수량	비고 s
1	액체 레벨 센서	홈 메이드	1
2	솔레노이드 밸브	대만	1
3	중급 릴레이	중국	1
4	중간 릴레이 베이스	중국	1
5	회전 스위치	중국	1
