5V30A 16채널 배터리 테스터 충전 및 방전기

1. 에너지 피드백 에너지 절약형으로, 시험 과정에서 충전 에너지 절약(85%), 방전 피드백 효과(80%)를 나타내며, 발열량이 적어 사용자의 에너지 절약 및 비용 절감 목적을 달성합니다.

2. 정전류 정전압 충전은 안전하고 원활합니다. 장비의 전압과 전류는 4선 시스템으로 연결됩니다. 전압 및 전류 루프는 독립적으로 설계되어 정전류 정전압 충전 과정의 안전하고 원활한 전환을 보장하고 스파이크로 인한 배터리 손상을 방지합니다.

3. 고정밀 교정 모드: 충전 전류, 방전 전류, 충전 전압 및 방전 전압은 Agilent를 사용하여 교정되어 전류 및 전압의 정확도가 0.5% 이내임을 보장합니다.

4. 세분화된 범위 설계, 장비가 작동 중일 때 장비의 범위 범위 범위는 다양한 출력 값에 따라 지능적으로 조정되어 각 단계의 높은 정확도를 보장합니다.

5. 탁월한 방열 성능과 독창적인 에어 덕트 설계를 통해 강제 공기 냉각을 통해 고온이 장비 성능에 미치는 영향을 최소화합니다. 라디에이터가 적정 온도 범위에서 작동하도록 듀얼 팬 모드를 사용하여 배출 공기를 강제로 냉각하고, 열화상 카메라를 사용하여 열 시뮬레이션 테스트를 수행합니다.

6.채널은 분해가 가능하며, 동일 상자 내의 각 채널은 필요에 따라 자유롭게 병렬화할 수 있어 다양한 유형의 배터리 테스트와 호환이 가능하며, 장비를 한 형태로 여러 용도로 활용할 수 있어 고객의 장비 비용을 절감할 수 있습니다.

7. 본 기기는 온도 조절 기능을 내장하고 있습니다. 각 채널은 외부 보조 온도 없이 자체 주 온도를 설정할 수 있습니다. 또한, 배터리 온도를 실시간으로 모니터링하여 온도 변화에 따른 배터리의 정상적인 안전 테스트를 모니터링하고 보호할 수 있습니다.

8. 단일 박스 전원 공급 장치, 전체 캐비닛의 각 박스에 독립적인 전원 공급을 제공하여 전체 캐비닛의 전원 공급 안정성과 안전성을 보장합니다.

9. 전원 공급 장치는 독립적이므로 전원 공급 장치 작동 중에 회로 출력이 보호 문제 없이 균일하도록 보장합니다.

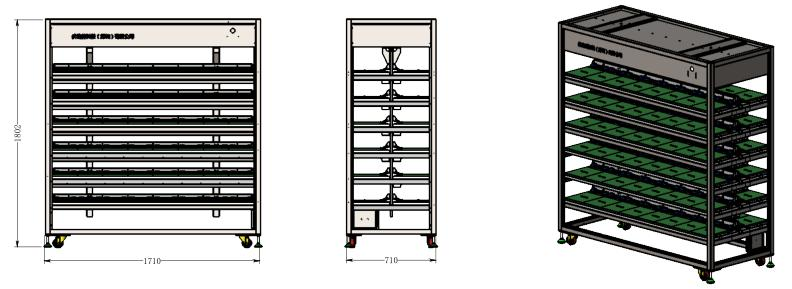

10. 이 고정 장치는 유연하고 조절이 가능하며, 다양한 크기의 배터리와 호환되므로 다목적으로 활용이 가능하고 사용 가치를 극대화할 수 있습니다.

저희는 당신을 위해 최고의  배터리 방전 테스터를 만드는 데 주력합니다  !

명세서

통신 모드	TCP/IP
채널 제어 모드	단일 지점 독립 제어
충전의 에너지 절약 효율	85%
충전 전압	0～5V
방전 전압	5~0.8V
충전 전류	0.02A～30A
방전 피드백 효율	80%
방전 전류	0.4A～30A
전압 정확도	±（0.05%RD + 0.05%FS）
현재 정확도	±（0.05%RD + 0.05%FS）
주요 온도	특정 장비에 따라 각 채널에 대해 하나의 채널을 사용자 정의할 수 있습니다.
전압 분해능	1mV
현재 결의안	1mA
온도 분해능	0.1℃
입력 임피던스	≧10 MΩ
입력 전력	교류 220V±10%/50Hz
샘플링 시간	단일 박스 샘플링 주파수 10mS
기록적인 시간	100mS~65535S
현재 응답 시간	현재 상승 시간:  ≤  50ms
충전 모드	정전류 및 정전압 제한, 정전류 및 정전압, 정전력 충전, 정유량 충전 테스트(보호판이 있는 배터리용)
충전을 위한 차단 조건	전압, 전류, 시간, 용량, 온도
방전 모드	정전류 방전, 정전력 방전, 정유량 방전 시험(보호판이 있는 배터리의 경우)
방전 차단 조건	전압, 전류, 시간, 용량, 온도
단일 사이클 단계	100단계, 중첩 루프 기능(10개 레이어)
회로 구조	모듈형 구조 설계로 교체 및 유지 관리가 용이합니다.
소프트웨어 및 하드웨어 보호	역접속 보호, 과전압 보호, 과전류 보호, 과열 보호, 저전압 보호, 단락 보호
시스템의 주요 기능	1. 소프트웨어는 수동 일시 정지, 소프트웨어 종료, 전원 끄기, 장비 통신 및 비정상 정지 등 모든 종류의 연속 연결을 지원합니다. 2. 바코드 스캐닝을 지원하여 순차 코드 스캐닝, 채널 건너뛰기 코드 스캐닝, 디스크 로딩 코드 스캐닝 등 1차원 코드와 2차원 코드를 스캔할 수 있습니다. 3. 로컬 테스트 상세 데이터 저장소는 각 채널의 현재 테스트 데이터와 과거 데이터를 언제든지 확인할 수 있습니다. 데이터 및 곡선별 표시 방식은 두 가지이며, 단일 또는 일괄 형식으로 엑셀 보고서를 내보낼 수 있습니다. 또한, 필요에 따라 테스트 종료 후 자동으로 데이터를 내보낼 수 있도록 설정할 수 있습니다. 4. 용량 분류를 지원하여 배터리를 분류하고 LED를 켤 수 있습니다. 5. 시험 후 합격 판정을 지원하고, 지정된 사이클 용량, 전압, 시간 및 기타 정보에 따라 합격/불합격 결과를 판정합니다. 6. 각종 계단 보호 및 전역 전압, 전류, 온도 이상 보호 기능을 지원하고, 이상 경보를 실시하며, 배터리 팩 과충전 및 과방전 보호 테스트를 지원합니다. 7. 단위 변환 지원 8. 데이터베이스 서버 또는 기타 MES 도킹의 백그라운드 MES 스토리지를 지원합니다. 9. 소프트웨어 및 하드웨어의 오프라인 보호 10. 병렬 채널 기능 지원 11. 전압 수집의 실시간 스크리닝, 시험 전 배터리 압착 불량 스크리닝, 시험 종료 시 전압 스크리닝으로 전환. 12. BMS 통신 프로토콜 도킹, BMS 데이터 항목을 통해 배터리 충전 및 방전 프로세스 모니터링.
시스템 보호	전역 보호 매개변수(배터리 역접속 보호, 전압 하한 보호, 전압 상한 보호, 전류 상한 보호, 과열 보호 포함), CC 충전 보호 매개변수(비정상 전압 추세 보호, 비정상 충전 전류 변동 보호, 비정상 전압 변동 보호, 충전 전압 시간 설정, 비정상 충전 전압 상승 속도 보호 포함), CV 충전 보호 매개변수(전류 추세 이상 보호, 충전 전류 변동 이상 보호, 전압 변동 이상 보호 포함), CC 방전 보호 매개변수(전압 추세 이상 보호, 방전 전류 변동 이상 보호, 전압 변동 이상 보호, 방전 전압 강하 속도 이상 보호 포함), 공회전 보호 매개변수(전압 이상 소진 보호 포함)가 5개 있습니다. 각 보호가 사용자가 설정한 매개변수에 도달하면 장비는 자동으로 채널 작동을 중지하고 경보를 보내고 추적을 위해 이벤트를 기록합니다.
데이터 모니터링 및 보기	시스템 작동 중 소프트웨어 메인 창에는 각 채널의 현재 전류, 전압, 충전 및 방전 용량, 작동 과정, 그리고 현재 작동 과정의 이름이 실시간으로 표시됩니다. 또한, 소프트웨어는 창을 통해 언제든지 현재 작동 데이터 또는 이력 데이터를 확인할 수 있으며, Excel 형식으로 수동 또는 자동으로 내보낼 수 있습니다.
통신 모드	장비와 중앙 컴퓨터에는 CAN 인터페이스를 채택하고, 중앙 컴퓨터와 상위 컴퓨터 간의 통신에는 LAN 네트워크를 채택하여 원격 데이터 수집의 안정성을 확보하고, 모든 장비의 실시간 통신 포트를 격리하며, 낙뢰 보호 설계를 구현합니다.
소프트웨어 시스템	평생 무료 소프트웨어 업그레이드
전압 및 전류 검출 샘플링 단자	특수 4선 연결
안전 수준	EN60950, GB4943 요구 사항을 준수합니다.
소음	소음 측정은 IEC62040-3의 방법에 따라 실시해야 합니다. 사용하는 소음 측정기는 70dBA 미만이어야 합니다.
보호 정도	IP20
