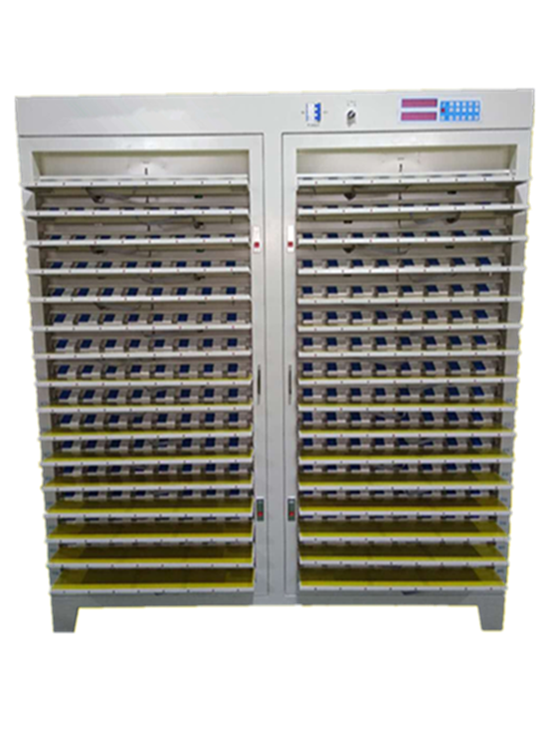

배터리 충전 및 방전을 위한 512채널 배터리 테스터

이 장비는 주로 컴퓨터 시스템 및 제어 소프트웨어, 통신 인터페이스, 그리고 배터리 감지 캐비닛으로 구성됩니다. 배터리 감지 캐비닛은 고정 장치와 고정 장치의 플레이트 본체, 충전, 정전류 및 정전압 공급원,  방전 정전류 공급원  , 저장 제어 회로, 전류 샘플링 회로, 전압 샘플링 회로, 메인 제어 CPU, 데이터 메모리, 마이크로컨트롤러 프로그래밍, 그리고 제어 패널로 구성됩니다.



특징

1.  특히 폴리머 리튬 이온 배터리의 화학적, 용량적 분리에 사용됩니다.

2. 각 장치는 완전히 독립된 MCU 제어 시스템 세트로 구성되어 있으며, 양면 구조를 사용하여 고객이 공장 면적을 절약할 수 있으며, 전체 장비는 512 모노머 리튬 이온 배터리의 정전류 충전 및 정전압을 테스트할 수 있습니다.

3. 테스터는  독특한 정전류 정전압 전원을 사용하여 정전류에서 정전압으로 전환하여 충격이 없으며 특히 리튬 이온 배터리의 충전 및 방전 요구 사항에 적합합니다.

4. 이 장치는 P89C668 단일 칩 컴퓨터를 사용하여 센터를 제어할 수 있으며, 장치는 상위 컴퓨터로 제어하거나 외부 샘플링 회로와 분리하여 정전류 정전압 충전, 정전류 방전 테스트, 용량 분류 작업을 완료할 수 있습니다.

5. 각 배터리 테스트 스테이션은 독립적인 정전류 및 정전압 전원을 갖추고 있습니다.

명세서

장치 채널 수	총 512개 채널
외부 크기	폭 1660mm  ×  깊이 550mm  ×  높이 1840mm
캐비닛 색상	표준 오프 화이트(맞춤형)
경기 일정	65 와이드 폴리머 스냅온 고정 장치
고정물 간격	85mm
지원 배터리 사양	폴리머, 소프트 배터리
작동 전원 공급 장치	3상 5선식 AC380V  ±  10%, 50HZ
작업 전력 소비	≤ 27KW
작업 환경	온도 0  ～  40  ℃ , 상대습도 ≤ 80%
방열 모드	자연 공기 흡입, 상향 공기 배출
전압 측정 범위	0-5V, 분해능 1mV
배터리 전압 범위	충전 0-4.5V, 방전 4.5-2V
정전압 범위	2.5-4.5V
전압 정확도	±  (0.05% 판독값 + 0.1  %  전체 범위)
현재 범위	충전 60mA -6A, 방전 60mA -6A, 분해능 1mA
현재 정확도	±  (0.1  %  판독값 + 0.1  %  전체 범위)
제어 모드	소프트웨어는 컴퓨터 연결 장비를 작동시키고 전체 캐비닛을 제어합니다.
통신 모드	RS485, 통신 속도 57600
프로세스 설정	최대 32개의 작업 단계와 256개의 사이클을 설정할 수 있습니다.
충전 모드	정전류, 정압
충전을 위한 차단 조건	전압, 전류, 시간, 용량
방전 모드	정전류
방전 차단 조건	전압, 시간, 용량
보호 기능	과전압, 저전압, 과전류, 저전류, 과용량 보호, 정전 보호, 데이터 중단점 복구
시간 프레임	0~30000분 이내로 임의로 설정 가능하며, 시간 단위는 분입니다.
시간 정확도	≤ ±  0.1 %
샘플링 검사 주기	≤ 8초
최소 데이터 기록 빈도	≤ 8초
배터리 분류	(용량, 시간, 개방 회로 전압, 방전 플랫폼 등을 기준으로 정렬)
데이터 처리	전압, 전류, 시간, 용량 및 기타 데이터를 기록하고, 정전류 충전 비율, 용량 손실, 방전 효율, 평균 전압, 중간 전압 및 기타 데이터를 자동으로 계산하고, 데이터 곡선 그래프 및 사이클 그래프를 제공합니다. 생성된 텍스트, EXCEL, WORD 또는 MDB 데이터베이스 형식 파일을 생성할 수 있습니다.
