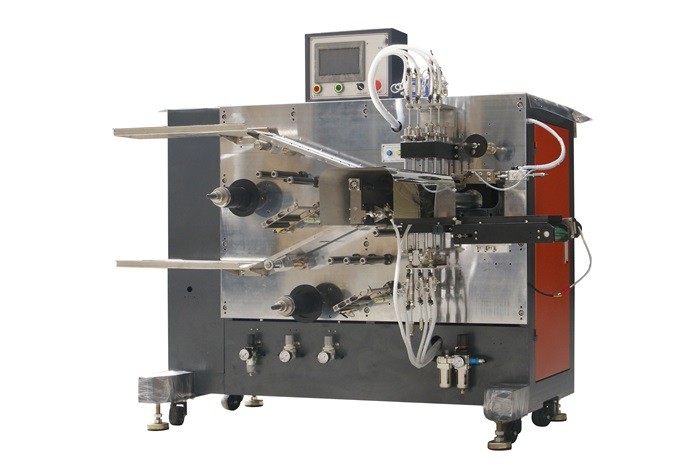

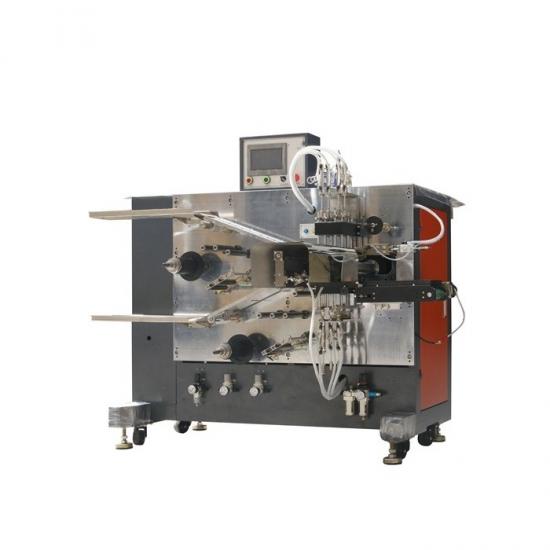

33140 원통형 셀 반자동 권취기

33140 원통형 셀 반자동 권취기

Ⅰ . 장치 기능 설명：

이 기계는 주로 원통형 리튬 이온 배터리 셀의 정밀 권취에 사용됩니다.

작업 과정은 다음과 같습니다. 양극판과 음극판을 수동으로 권취부에 넣고, 다이어프램에서 분리한 후, 공정 요건에 따라 감습니다. 종단 테이프가 자동으로 부착되고 배터리 셀이 자동으로 절단됩니다.

Ⅱ 、 장비의 기능 및 특성

1. 실 끼우기와 롤링을 위한 단일 바늘 구조를 채택했습니다.

2 、전극 수동 투입 , 자동 권취, 자동 바늘 교환, 종단 테이프 자동 부착, 자동 절단 ；

3 、접착 테이프는 수평으로(종단 테이프가 탭에 수직으로) 적용되어 배터리 셀을 꽉 당기지 않고 접착 위치를 부드럽고 정밀하게 제어할 수 있습니다. 안정적이고 신뢰할 수 있는 접착 적용;

4. 바늘 감기 속도는 조절 가능합니다 .

5. 두 개의 분리기 의 능동적 풀림 , 장력 근접 스위치 제어 기술로 권취 과정 중 장력을 자동으로 원활하게 조절할 수 있습니다 .

6. 전극 먼지 제거 장치 를 탑재

7 、 분리기 아웃소싱 폐쇄 ；

8. 압연된 배터리 셀은 손상, 코어 당김, 전극 정렬 불량 이 없습니다.

9. 조작이 간편하고, 사양 조정 및 교체가 간편하고 빠릅니다 .

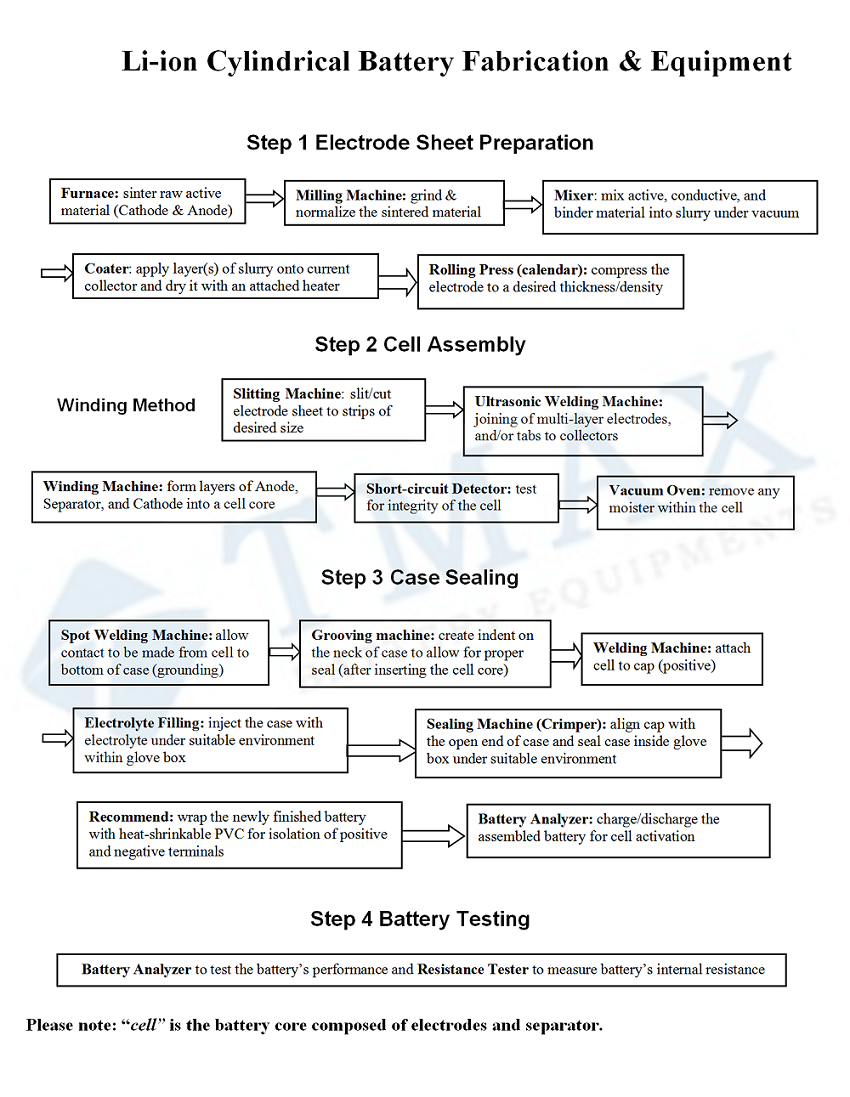

Ⅲ 、 공정 흐름

이 장치는 원통형 리튬 이온 배터리 권취 공정 기준을 충족합니다. 즉, 분리막이 음극을 완전히 감싸고, 음극이 양극을 완전히 감싸는 구조입니다. 공정 흐름은 다음과 같습니다.

1. 분리기 사전 권취: 톱니 칼날 기술을 사용하면 사전 권취 분리기 의 길이를 절약할 수 있습니다 .

2. 엉킨 음극: 수동으로 음극 을 권취 부분으로 안내합니다. 엉킨 양극: 수동으로 양극판을 권취 부분으로 안내합니다.

3 、 와인딩 ；

4. 이동 작업장

5. 분리막 을 잘라내고 종단 접착제 를 바르고 재료를 잘라냅니다.

Ⅳ. 장비의 주요 구성 요소

1. 본 장비는 권취 장치, 교환 스테이션 장치, 분리기 풀기 장치, 전극 가이드 장치, 테이프 부착 장치, 절단 장치 및 제어 시스템으로 구성됩니다.

2. 권취 장치(2세트): 단일 끝 나사산으로 구성되어 권취 정확도를 보장하고 권취 바늘을 편리하게 교체할 수 있습니다 .

3. 시프트 스테이션 장치(1세트): 와인딩 스테이션과 접착 스테이션을 전환하는 데 사용됩니다 .

4. 분리기 풀림 장치(2세트): 다이어프램 소재 롤을 적극적으로 풀어 공기 압력 조절 제어 ;

5. 전극 가이드 장치(2 세트 ): 단면 조정으로 조정이 간편함;

6 、 접착 및 절단 장치(1세트).

Ⅴ 、 기술표준

1. 분리기 폭 : 50-140mm 권취 바늘 사양 : ∮3.0-∮12mm , 고객 요구 사항에 따라 맞춤 제작, 전극 폭 : 48-137mm

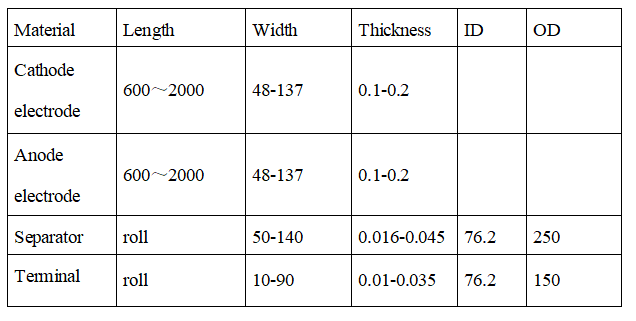

2 、재료 사양 요구 사항 (단위: mm)

3 、적용 셀 외경(∮8-∮ 33 mm)

4. 권취 정확도; 전극이 다음 조건을 충족하는지 확인하십시오 .

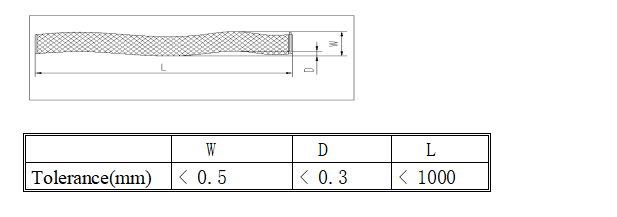

전극의 폭 오차는 ± 0.2mm 이내입니다. 전극 의 "S" 굽힘 오차 는 ± 1mm/500mm 이내입니다.

분리막 소재 롤 의 타워 형상 오차는 ± 0.2mm 이내입니다.

권선 정확도는 다음 요구 사항을 충족할 수 있습니다. 분리기 의 정렬 오차 는 ± 0.5mm 미만입니다. 전극의 정렬 오차는 ± 0.5mm 미만입니다.

음극과 양극, 분리막 과 음극 사이의 정렬을 ±0.5mm로 구현 가능

5. 합격률: ≥ 98% (비장비 요소 제외)

Ⅵ 、기술 표준
