배터리 폐기물 재활용 시스템 열 회수 장비

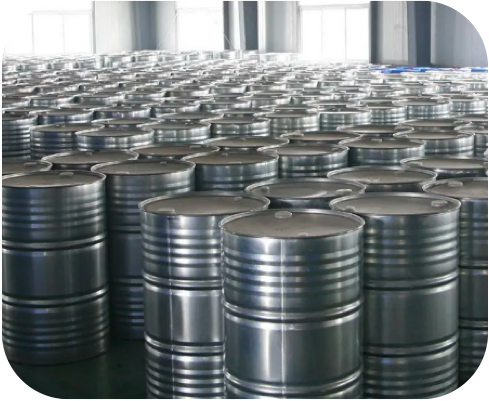

NMP 용매 제품 소개

질소 헤테로고리 화합물인 N- 메틸-2-피롤리돈(NMP)은 우수한 물리적 및 화학적 특성을 가지고 있습니다. NMP는 높은 비등점, 강한 극성, 낮은 점도, 강한 용해도, 부식 방지, 낮은 독성, 강한 생분해성, 낮은 휘발성, 우수한 화학적 안정성 및 열 안정성을 가지고 있습니다. 석유화학, 플라스틱 산업, 제약, 살충제, 염료, 리튬 이온 배터리 제조 등 다양한 분야에서 널리 사용되고 있습니다.

NMP의 특징은 투명한 액체, 끓는점 204℃, 인화점 95℃, 낮은 점도, 약간의 암모니아 향, 우수한 화학적 및 열적 안정성, 높은 극성, 낮은 휘발성, 그리고 물과의 임의 비율 용해성입니다. NMP는 리튬 이온 배터리 생산 과정에서 배출되는 배기가스의 주요 성분으로, 0.06%~0.5%의 함량을 가진 유독 가스입니다.

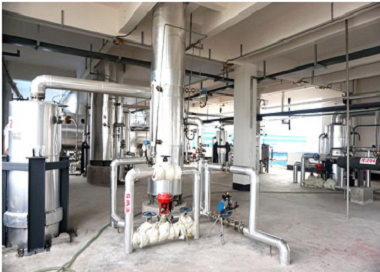

수냉식 회수 시스템

에너지 절약: 기존의 러너나 압축기를 사용하는 방식을 대체하여 다단계 응축 방식을 채택합니다.

장기 안정성: 당사 재활용 시스템은 모두 부식 방지 스테인리스 스틸 및 기타 재질로 제작되어 안정적인 성능(회수율, 농도)을 달성합니다.

우수한 안전 성능: 본 시스템은 고장 처리 장치를 갖추고 있어 갑작스러운 고장 발생 시 역류나 질식을 일으키지 않으며, 코팅기의 정상 작동에 영향을 미치지 않습니다. 다단 응축 방식을 통해 배기가스 온도를 23℃까지 낮출 수 있으며, 이를 냉각하여 NMP 폐액으로 재활용할 수 있습니다.

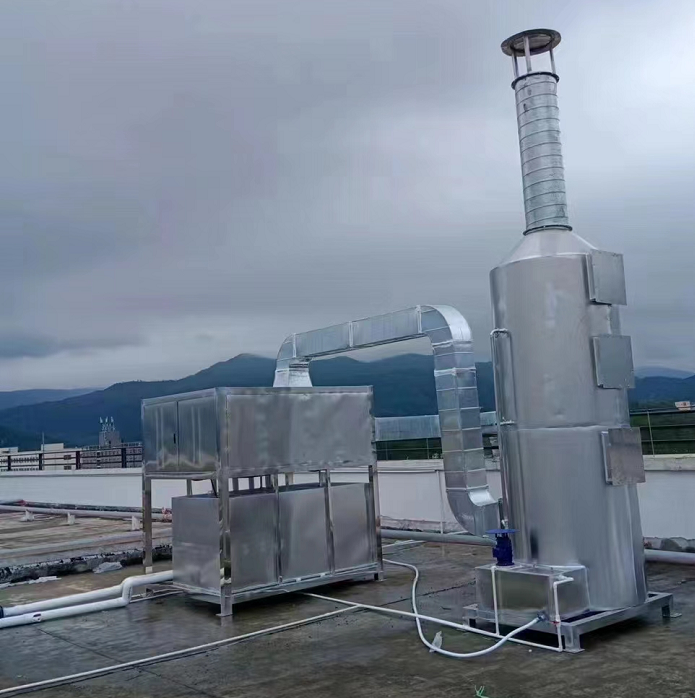

세분화된 재활용 시스템

용도 및 주요구성 : 주로 외부에서 배출되는 NMP가스를 흡수하는데 사용되며, 주로 흡수탑, 자기펌프, 팬, 액체농도검출기, 조절밸브, 정기패킹, 미스트엘리미네이터 등으로 구성되어 있습니다.

작업 프로세스:

순수 추가 → 타워로 가스 유입 → 액체 순환 → 회수액 배출 → 가스 배출 → 순수 추가

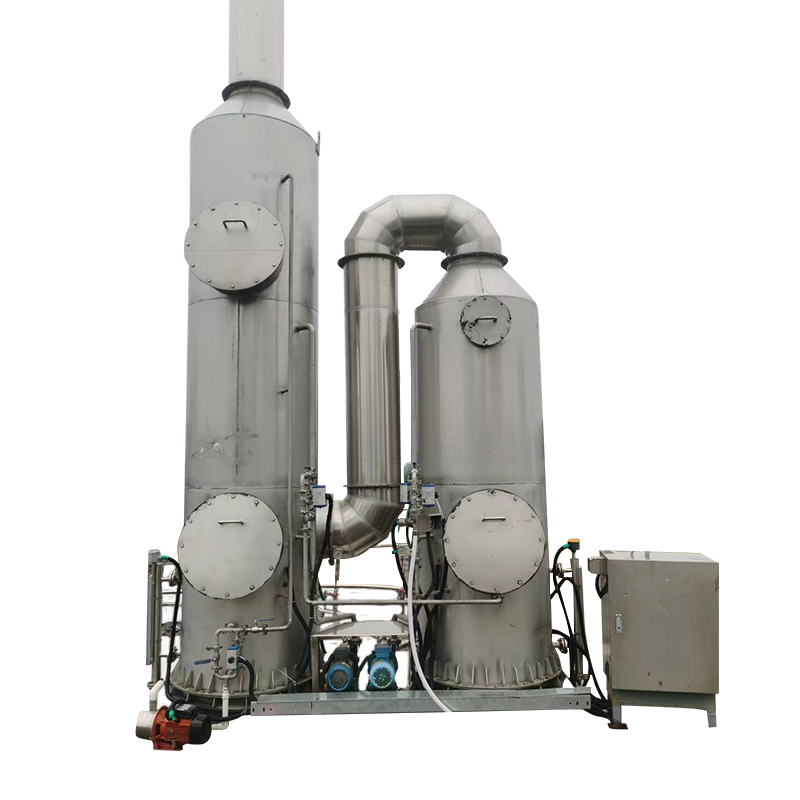

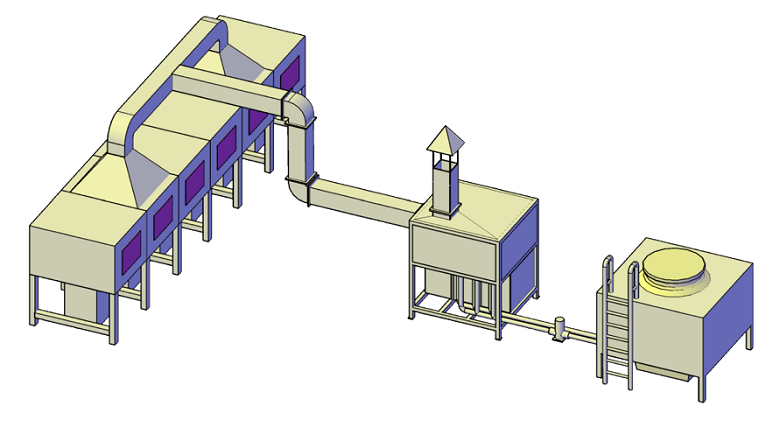

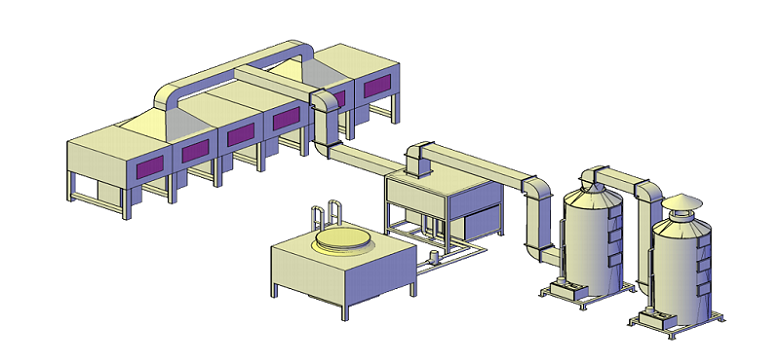

수냉식+흡수탑 1+흡수탑 2

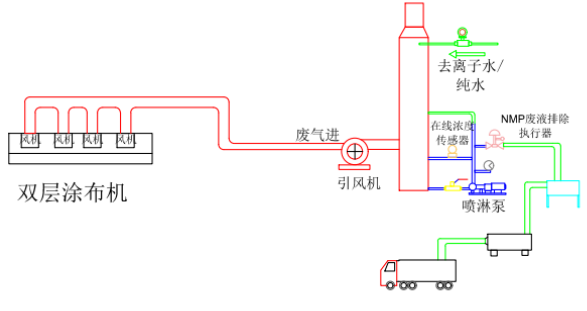

작업 프로세스:

코팅기 배기구 → 예냉 재활용 → 흡수탑 1 → 흡수탑 2 → 배기가스 배출 주관

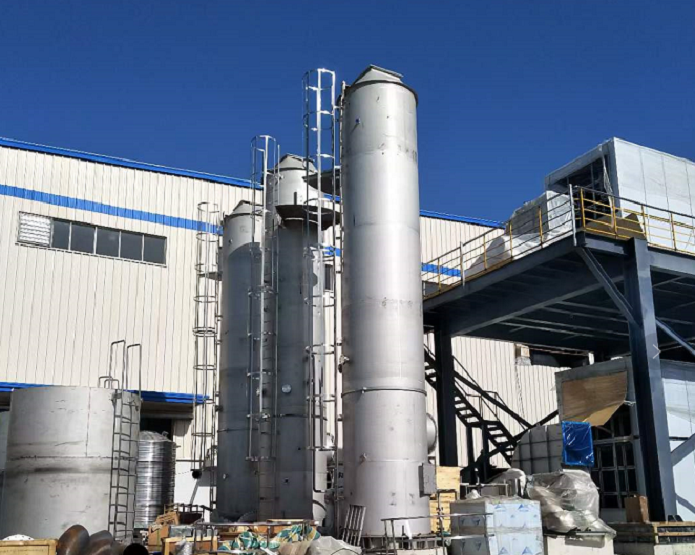

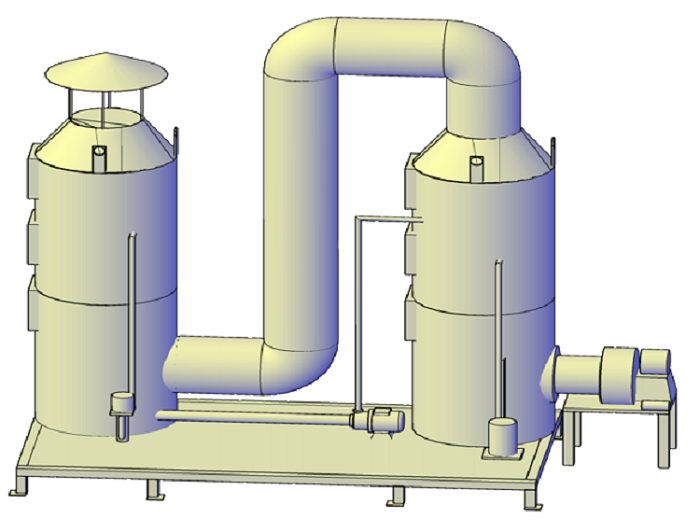

높은 타워 재활용 시스템

순수를 매개체로 하고 양압 향류를 이용하는 화학 흡수탑 처리 기술은 골판지 패킹과 와이어 메쉬 패킹 기술을 채택합니다. 골판지 패킹과 와이어 메쉬 패킹을 최신 기술을 사용하여 결합 및 가공하여 일반 패킹으로 만듭니다. 각 패킹 층의 외피는 플랜지 처리되어 벽면 유동을 방지하며, 탑 내부에는 가열 작업이 없어 안전하고 신뢰할 수 있습니다. NMP 회수율은 99.5% 이상이며, 배기가스 중 NMP 함량은 ≤ 50mg/m³입니다.

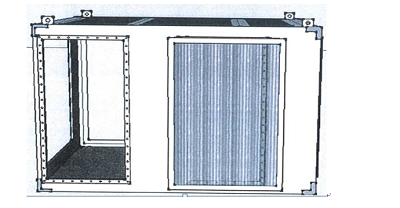

폐열 회수(열회수)

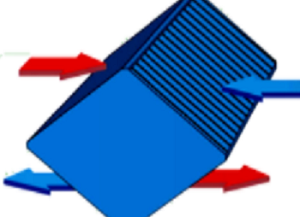

판형 열교환 방식을 채택하였으며, 재질은 알루미늄이고 전용접으로 제작되었으며, 압력유지 시험이 필요합니다.

이 제품은 신에너지, 난방, 전기, 통신, 섬유, 자동차, 식품, 의료, 농업, 축산, 그릴, 건조 등의 산업에서 환기, 에너지 회수, 냉방, 난방, 제습, 폐열 회수에 널리 사용됩니다.

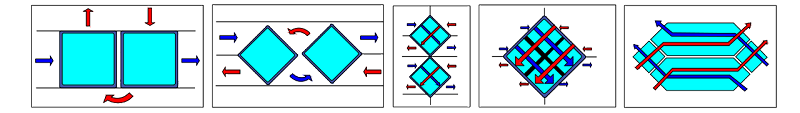

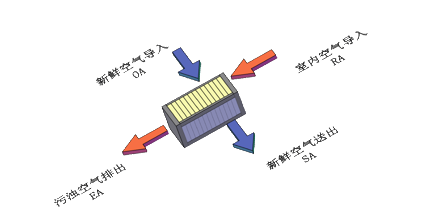

가스 교환 방식 : 교차형, 역류형, 교차형 역류형 등

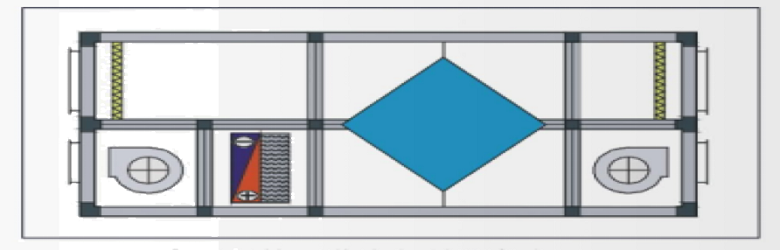

폐열 회수(전열 회수)

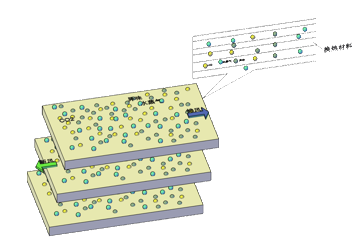

전열교환기는 온도 교환 외에도 습도 교환도 수행합니다. 고온다습 기체의 열교환 과정에서는 저온 측의 온도 상승이 더욱 두드러집니다. 공기 중에서는 열을 운반하는 기체 분자 외에도, 물 분자도 열을 운반하며, 물 분자의 열 운반 비율은 기체 분자보다 높습니다. 습도 교환은 열교환 효율을 높입니다. 또한, 전열교환기는 수분 교환 기능을 통해 환기의 습도를 조절할 수 있습니다.

적용 분야: 고급 전력, 에너지 저장, 고속 배터리용 코팅 열 회수, 고니켈 시스템 코팅 열 회수, 칩 제조 공정 중 온도 및 습도 제어.

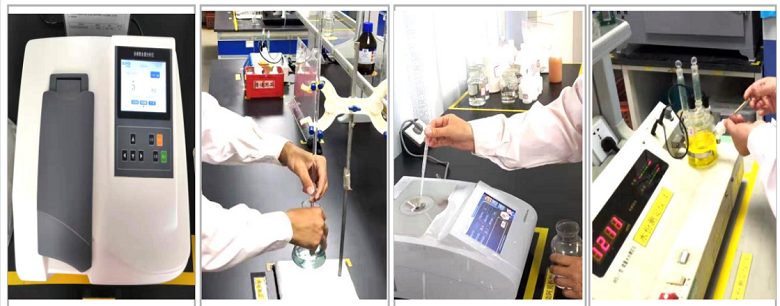

실험실 테스트

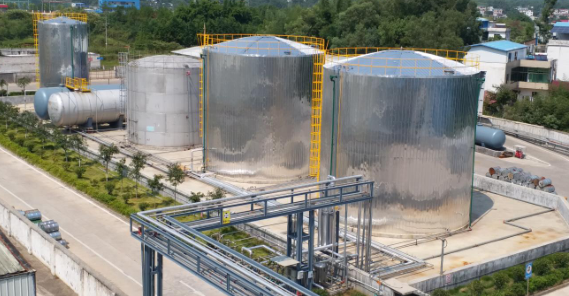

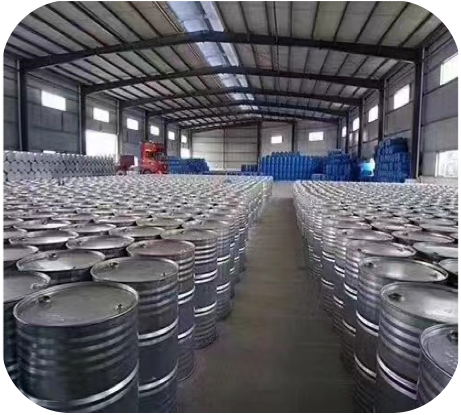

NMP 신규 폐액 저장 시스템
