18650 원통형 셀용 반자동 와인딩 머신

코어 만들기

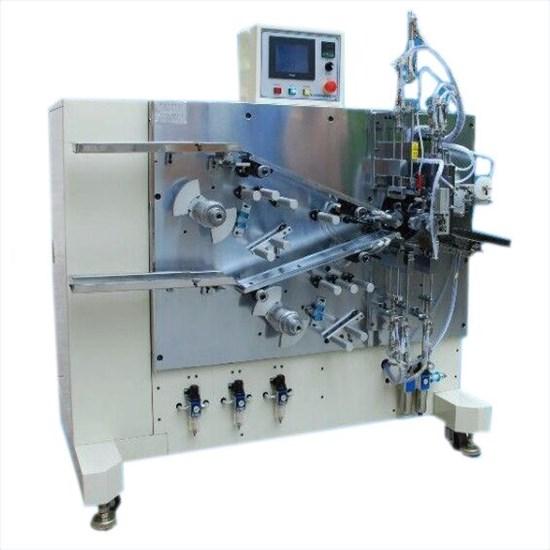

TMAX-YS-B는 평평한 파우치 셀 전극 코어의 정밀 조립을 위한 새로운 반자동 와인딩 머신입니다. 분리막 필름을 양극재와 음극재 사이에 끼운 후 일정한 장력으로 프리즈매틱 파우치 셀 코어로 감아 올립니다. 이 장비는 고품질 전극 코어 와인딩을 위한 신뢰성과 정밀성을 제공하는 이상적인 장비입니다.


뛰어난 특징:

·         PLC 터치스크린 제어

·         분리막 필름 공급을 위한 로터 풀기

·         수동 장력 제어; 장력 조절 가능

·         젤리롤 와인딩 완료 후 자동 마무리 컷팅

명세서:

모델	YS-BLY80	YS-BFX130	YS-BFX180
음극/양극 권선	· 음극: LiFePo4, LiCoO2 등의 활성 물질로 코팅된 알루미늄 호일입니다. · 양극 : 흑연으로 코팅된 구리 호일 · 두께 범위: 0.1-0.2mm · 권장 전체 길이: <250 ～2500mm · 최대 폭 : 18-80mm	·          음극: LiFePo4, LiCoO2 등의 활성 물질로 코팅된 알루미늄 호일입니다. ·          양극 : 흑연으로 코팅된 구리 호일 ·          두께 범위: 100~300um ·          제안된 전체 길이: <1500mm    ·          최대 폭 : 128mm	·          음극: LiFePo4, LiCoO2 등의 활성 물질로 코팅된 알루미늄 호일입니다. ·          양극 : 흑연으로 코팅된 구리 호일 ·          두께 범위: 100~300um ·          제안된 전체 길이: <1500mm    ·          최대 폭 : 178mm
분리기 권선	· PP 또는 PE · 두께 범위: < 0.016-0.045mm · 분리기 롤 직경: 300mm · 폭 : 20-80mm	·          PP 또는 PE ·          두께 범위: <100um ·          최대 조정 가능 크기: ·          두께 : < 10 mm  ·          폭 : 60~130mm	·          PP 또는 PE ·          두께 범위: <100um ·          최대 조정 가능 크기: ·          두께 : < 10 mm  ·          폭 : 60~180mm
와인딩 블레이드 폭	30~100mm	30~100mm	30~100mm
작동 전압	단상 110-240VAC, 50/60Hz
최대 전력 소비량	1.5KW
권취 정확도	모서리 균일도: <0.5mm
장력 제어	<150g 조절 가능
권취 속도	0~400 RPM 조절 가능
피더 베드	1500mm 길이
압축 공기 요구 사항	0.7MPa (이 기계를 작동하려면 공기 압축기가 필요합니다. 공기 압축기는  포함되어 있지 않습니다 .)
보증	평생 지원이 포함된 2년 제한 보증
규정 준수	CE 인증
