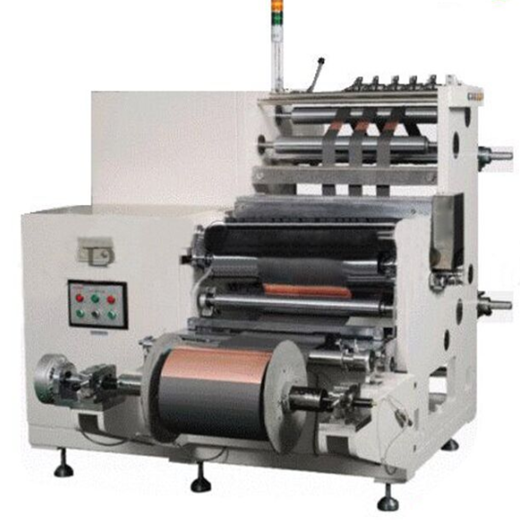

프리즈매틱 배터리 연구실 라인용 롤투롤 연속 전극 슬리팅 머신

1. 기능

●  연속  슬리팅 머신은  공급, 절단, 브러시 분말 분진, 재료 수집을 거쳐 배터리 극편의 전체 볼륨을 압연 후 세로 절단하여 자동화 장비에 필요한 폭으로 만듭니다.

●  기계는 더블 팁 콘 지지 실린더 잠금 수동 극편 풀기 모드를 채택하고 풀기 중 광섬유 추적을 통해 자동 편차 보정 제어를 실현하고 전자동 폐쇄 루프 장력 제어 시스템은 풀기 장력 제어를 수행하고 일정한 장력 풀기를 실현합니다. 초정밀 슬리팅 도구 앞치마는 슬리팅과 상하 축 교차 권취를 실현하고, 슬립 샤프트는 권취를 수행하고, 팔로우업 롤러는 위치 이동 검출을 수행하고, 권취 롤 직경을 피드백하고 권취 선형 속도와 권취 장력을 자동으로 제어 및 조정하며, 각 스트립의 장력은 일정하게 유지되도록 독립적으로 제어됩니다.

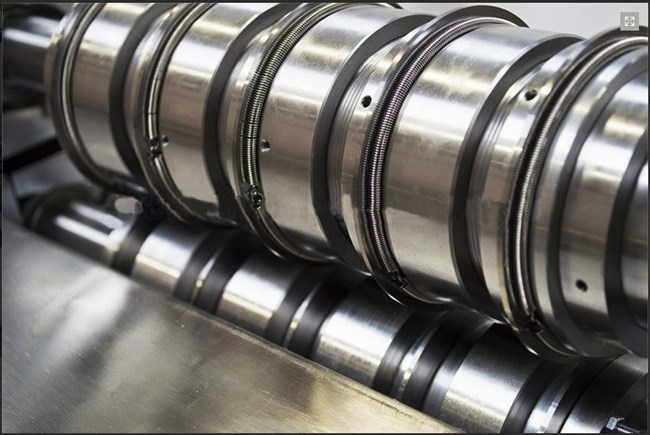

● 슬리팅 툴 에이프런 :  신규 110 툴 에이프런,  Φ 110 블레이드, 반복 연마된 상하 블레이드

● 먼지 제거 시스템 :  각 조각의 블레이드를 절단할 때 분리된 분말을 진공 흡입하고 양극 및 음극 조각이 머리카락 브러시 분말을 절단한 후 위아래로 굴러 진공 흡입하여 플레이트의 먼지를 동기화하여 제거할 수 있으며, 저소음형 산업용 먼지 수집기입니다.

●  슬립 샤프트는 와인딩을 수행하고 롤 직경을 실시간으로 계산하며 테이퍼 장력을 제어하여 각 슬릿 제품의 장력 균일성과 풀림 균일성을 보장합니다.

●  와인딩 롤러를 밀어주는 공압 실린더를 채택하여 조작이 간편합니다.

● 스크랩 수집 :  드로잉 롤러, 두 모서리 소재 견인만으로, 두 모서리의 바깥쪽 장력을 물품 지점에 맞춰 유지, 판 모서리 결함 검출 기능, 대용량 폐기물 탱크 장착.

● 제어 시스템 :  PLC, 서보 모터, 장력 컨트롤러 및 공압 요소는 유명한 수입 제품입니다.

● 인간화된 작동 : 모든 일반 버튼은 작업자의 오른쪽에 배치되어 있어 작업자가 기계 앞에 서면 스트립이 왼쪽에서 오른쪽으로 흐르고 한 사람만 기계를 작동할 수 있습니다.



Ⅱ. 하이라이트

칼날은 시트를 감은 후 금형을 반복적으로 수리할 수 있으며, 레이스 없음, 가루 떨어짐, 흠집, 갈라짐, 접힘, 표면 자국, 들쭉날쭉한 품질 결함 등을 수리할 수 있습니다. 장비 고장 시 경보 알림 기능을 통해 간편하게 유지 관리할 수 있습니다.

Ⅲ. 기술적 매개변수 ：

목	주요 매개변수
조치	길이 × 너비 × 높이: 2633x2500x2580mm
무게	3.8톤
힘	AC380V 50Hz, 6.1KW
공기원	0.5-0.7MPa , 5L/분
슬리팅 속도	0-50m/분, 연속 조정 가능
슬리팅 폭 정확도	± 0.05mm
에지 뱀 모양 편차	≤± 0.1mm/m
권선 균일성	± 0.15mm
에지 버	≤ 7um
적용 범위	30mm-620mm
행동	99%
