프리즘 셀용 Neware 5V 30A 8채널 배터리 용량 테스트기

소개:

배터리 테스터는 주로 전류, 전압, 용량, 내부 저항, 온도, 배터리 사이클 수명을 측정하고 그래프를 제공하는 데 사용됩니다. 배터리 테스터는 다양한 채널을 선택할 수 있으며, 단일 지점에서 시작하고 단일 지점에서 제어할 수 있으며, 다양한 유형의 배터리(니켈-수소, 니켈-카드뮴, 리튬 이온 등)를 측정할 수 있습니다.



구체적인 테스트 기능에는 다음이 포함됩니다: 배터리 전압, 부하 전압(전압 차이), 내부 저항, 단락 보호 시간, 단락 보호 회복 기능, 과방전 전류, 충전 기능, 식별 저항(R1, R2), 코드 판독, 용량 테스트(충전 및 방전 테스트 포함).

사양:

프로젝트 인덱스 매개변수 인덱스
입력 전력		교류 220V ±10% / 50Hz
해결		AD ：16비트 ；DA ：16비트
입력 저항		≥1MΩ
입력 전력		2127W
채널 기능		폐쇄 루프 구조의 독립 쌍을 갖는 정전류원 및 정전압원
채널 제어 모드		독립 통제
전압	정전압 제어 범위	25mV~5V
	최소 방전 전압	2.0V
	정확성	FS 의 ± 0.1%
	안정	FS 의 ±  0.1%
현재의	채널당 전류 범위	0.15A~30A
	정확성	FS 의 ± 0.1%
	안정	FS 의 ± 0.1%
	정전압 차단 전류	0.06A
	안정	FS 의 ± 0.1%
힘	단일 채널 최대 출력 전력	150와트
	안정	FS 의 ± 0.2%
시간	현재 응답 시간	최대 전류 상승 시간 20ms
	단계 시간 범위	≤365*24 h ， 시간 형식 지원 00 ：00 ：00(h 、min 、s 、 ms )
데이터 기록	기록 조건	시간 △ t ：100ms
		전압 △ U ：10mV
		최소 전류 간격: 60mA
	기록 빈도	10Hz
요금	충전 모드	정전류 충전 , 정전압 충전 , CC-CV 충전   , CP 충전
	종료 조건	전압 、전류 、상대시간 、용량 、- △ V
해고하다	방전 모드	정전류 방전 CP-D CR-D
	종료 조건	전류 、전류 、상대시간 、용량 、- △ V
펄스 모델	요금	정전류 、정전력
프로젝트 인덱스 매개변수 인덱스
	해고하다	정전류 、정전력
	최소 펄스 폭	500ms
	펄스 수	단일 펄스 단계는 32개의 다른 펄스를 지원합니다.
	충전 r 방전	한 펄스 스텝으로 연속 충전 및 방전 변화 지원 가능
	정지 조건	전압 、  상대 시간
DCIR 테스트	사용자 정의 액세스 포인트 지원 및 DCR 계산
주기	루프 측정 범위	1~65535회
	루프당 최대 단계	254
	중첩 루프	중첩 루프 함수 , 최대 3개 레이어 지원
보호	소프트웨어 보호	전원 끄기 데이터 보호
		보호 조건 설정 , 설정 매개변수 : 저전압 제한 , 상한 전압 제한 , 저전류 제한 , 상한 전류 제한 , 지연 시간
	IP 보호 수준	IP20
전압 및 전류 테스트 샘플		4선 연결
소음		<85dB
데이터 관리		MySQL 데이터베이스
의사소통 수단		TCP/IP 프로토콜
데이터 출력		엑셀 、텍스트
통신 인터페이스		이더넷 포트
주요 채널		8
데이터 출력 모드		엑셀 2003, 2010 , TXT
통신 인터페이스		네트워크 포트
서버 디스크 구성		500GB
누설 전류		<5uA

장비 작업 환경

프로젝트 인덱스 매개변수 인덱스
작동 온도 범위		0 ℃ ~40 ℃(25±10℃ 범위 내, 측정 정확도 보장: 정확도 드리프트는 FS/℃의 0.005%임)
보관 온도 범위		-10 ℃ ~50 ℃
작업 환경 상대 습도 범위		≤ 70% RH (수증기 응축 없음)
보관 환경 상대 습도 범위		≤ 80% RH (수증기 응축 없음)
배터리 클램프
프로젝트 인덱스 매개변수 인덱스

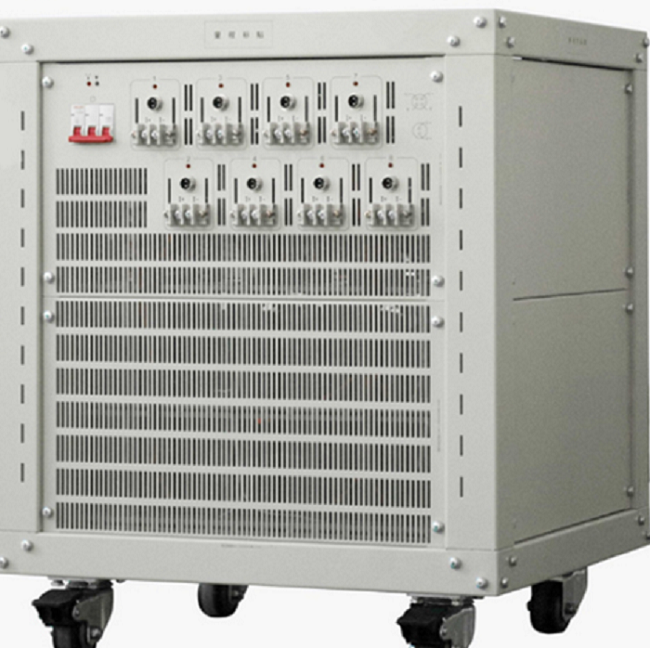

장비 사진
		이 그림은 참고용일 뿐이며, 실제 물체를 기준으로 삼으세요.
