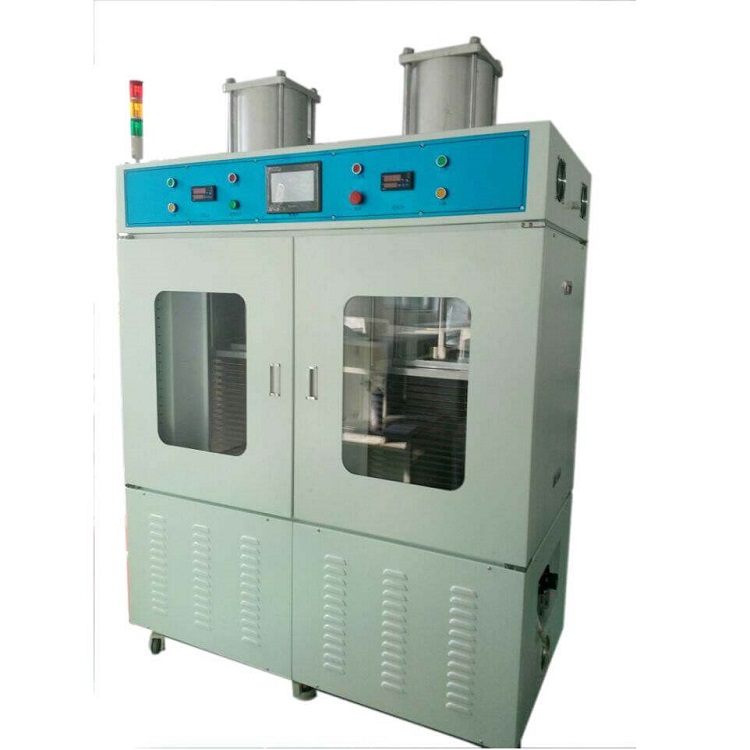

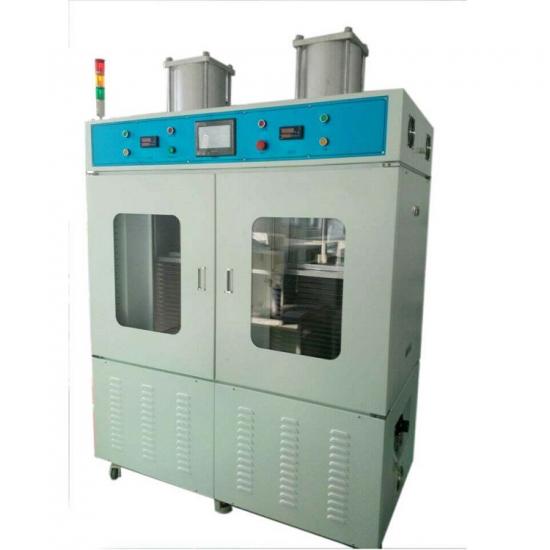

가스 입력

입력 최소 공기압은 0.1MPa 이상이어야 하며, 최대 공기압은 1.0MPa 이하이어야 합니다.

기계 전체에는 두 개의 클램프가 있습니다. 하나의 클램프는 직경 250mm의 실린더에 의해 가압됩니다. 공기 입력이 0.6MPa에 도달하면 단일 실린더의 최대 압력은 2000kg입니다.

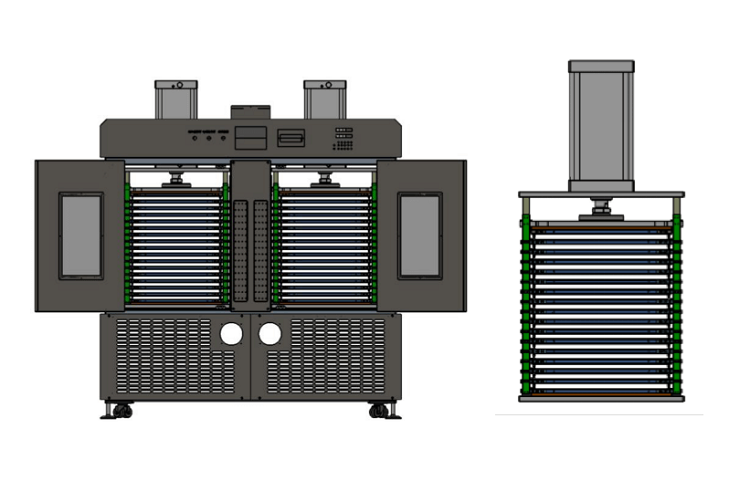

고정물

각 고정구는 17개의 열판으로 나뉘어 있으며, 열판과 고정구 사이에는 단열재가 설치되어 있습니다. 각 열판 층에는 온도 프로브가 장착되어 있으며, PLC는 각 열판 층의 온도 프로브를 순찰하고 터치스크린에 온도 감지 값을 표시합니다.

제어 모델

장비는 PLC 제어를 구현합니다. 즉, 가열 목표 온도를 설정할 수 있으며, 장비는 목표 온도에 따라 가열판을 제어할 수 있으며, 가열판이 과열될 경우 적시에 보호하고 경보를 울립니다.

PLC는 고정구에 대해 5단계 압력 제어를 실현할 수 있으며, 압력 제어 정확도는  ±  30kg에 도달할 수 있습니다.

작동 온도

실온 ~ 90  ℃ , 각 가열판의 온도 조절 정확도는  ±  3  ℃ 입니다 .

측정 방법

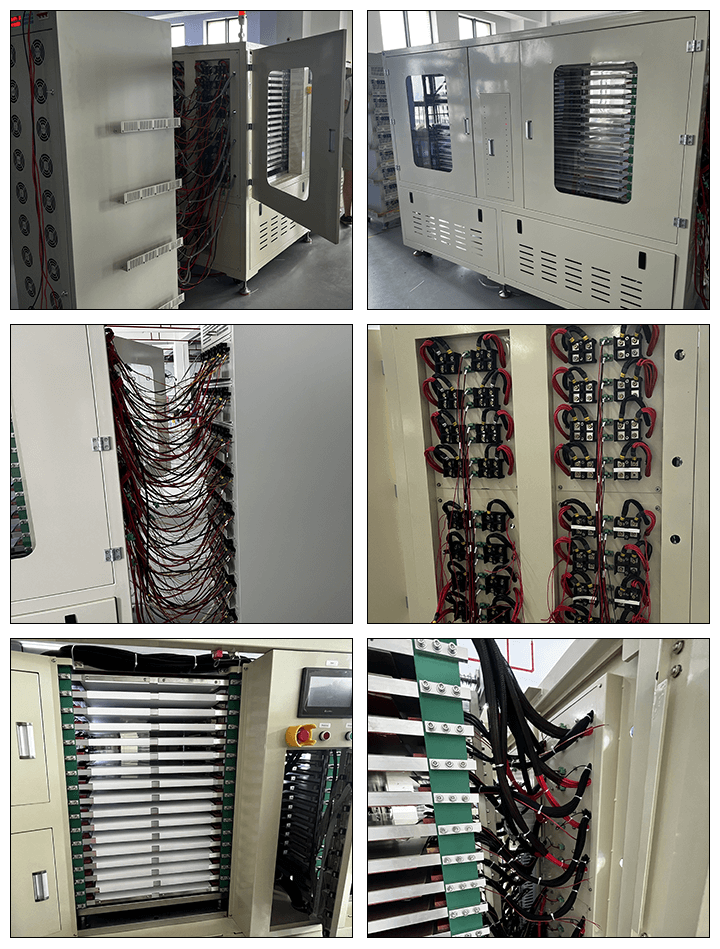

4선식 방법을 사용하여 전기 코어의 전류와 전압을 측정합니다. 고정구와 장비 간의 회로 연결은 특수 PCB로 구현됩니다. 전극판은 장비에 설치됩니다. 장비와 고정구 회로 간의 빠르고 안정적인 연결은 상하부 압착판으로 배터리를 눌러 구현됩니다.

충전 및 방전 전압 설정 범위

충전 전압 설정 범위: 0mV  ～  5000mV(분해능 1mV);

방전 전압 설정 범위 : 2000mV ~ 5000mV (분해능 1mV).

충전 및 방전 전류 설정 범위: 0mA ~ 5000mA (분해능 1mA).

측정 제어 정확도

전압 측정 제어 정확도:  ±  (0.1% FS + 0.1% RD);

전류 측정 제어 정확도:  ±  (0.1% FS + 0.1% RD);

시간 측정 제어 정확도:  ±  (0.1% FS + 0.1% RD).

충전 및 방전의 종료 조건

정전류 충전(CC): 최종 조건은 전압, 시간, 용량입니다.

정전류, 정전압 충전(CC-CV): 최종 조건은 전류, 시간, 용량입니다.

방전 방식: 정전류 방전(DC)의 최종 조건은 전압, 시간 또는 용량입니다.

소프트웨어의 주요 기능

1. 시간, 전압, 전류 및 기타 매개변수에 따라 프로세스의 최종 조건을 제어합니다.

2. 배터리의 충전 용량 매개변수를 계산합니다.

3. 충전 및 방전 프로세스 편집 및 관리 기능:

3.1 최대 32개의 작업 단계 매개변수를 설정할 수 있습니다.

3.2 최대 256 사이클을 설정할 수 있습니다.

3.3 각 작업 단계는 정전류 충전, 정전류 및 정전압 충전, 보류, 정전류 방전, 사이클 및 기타 속성 중에서 선택할 수 있습니다.

3.4 편집된 프로세스 파일을 대기 상태로 보관할 수 있습니다.

4. 충전 전류는 (0-5000) MA로 설정할 수 있고, 충전 전압은 (0-5000) MV로 설정할 수 있으며, 방전 전압은 (2000-5000) MV로 설정할 수 있으며, 각 단계의 시간은 1min-1000min으로 설정할 수 있습니다.

5. 소프트웨어 보안 제어:

5.1 작업 단계가 완료된 후 각 지점의 작업 데이터와 곡선을 자동으로 저장할 수 있도록 설정하고, 소프트웨어에 과용량 경보 기능을 제공합니다.

5.2 과충전 보호: 전압이 과충전 보호 설정값을 초과하면 채널의 프로세스를 중지하고 설정값을 설정할 수 있습니다.

5.3 용량 초과 보호: 전기 코어의 용량이 특정 범위를 초과하면 채널의 흐름을 차단합니다.

6. 배터리는 표시등을 장착하여 분류할 수 있습니다. 분류 모드는 용량, 시간, 개방 회로 전압, 평균 전압, 고정점 전압 등으로 설정할 수 있습니다.

7. 각 배터리의 충전 및 방전 데이터는 사용자가 볼 수 있거나 인쇄할 수 있는 데이터 목록 양식을 형성할 수 있습니다.

본 장비는 바코드 인식 기능을 지원하며, 배터리와 채널 간의 일대일 대응을 실현하고 생산 데이터를 기록할 수 있습니다.

시스템 보호 기능

1. 과전류, 부족 전류, 과전압, 부족 전압 및 과용량 보호: 배터리 전압, 전류 및 용량의 상한 및 하한값을 사전 설정할 수 있습니다. 제한 조건에 도달하면 시스템은 자동으로 배터리를 절전 모드로 전환하고 소프트웨어 인터페이스에 오류를 표시합니다.

2. 누설 전류 보호: 작업 상태에서 3회 이상 200mA 이상의 누설 전류가 발견되면 스위칭 전원 공급 장치의 입력 전원이 차단됩니다.

3. 충전 과전압 보호: 충전 중 시스템이 배터리를 검사하여 배터리 전압이 상한 전압보다 높을 경우 배터리 충전을 중단합니다.

4. 방전 저전압 보호: 배터리 방전 시 시스템이 배터리를 검사하여 배터리 전압이 하한 전압보다 낮으면 배터리 방전을 중지합니다.

5. 장비 전원 차단 보호: 장비의 비정상적인 전원 차단 시 현재 공정 단계를 계속 진행할 수 있습니다.

6.  비정상 채널에 대한 입금 기능이 있습니다.

장비 무게

고정장치의 무게는 350kg 미만이고, 전체 기계의 무게는 1200kg 미만이며, 총 무게가 지지 면적에 차지하는 비율은  ≤  500kg/m2입니다.

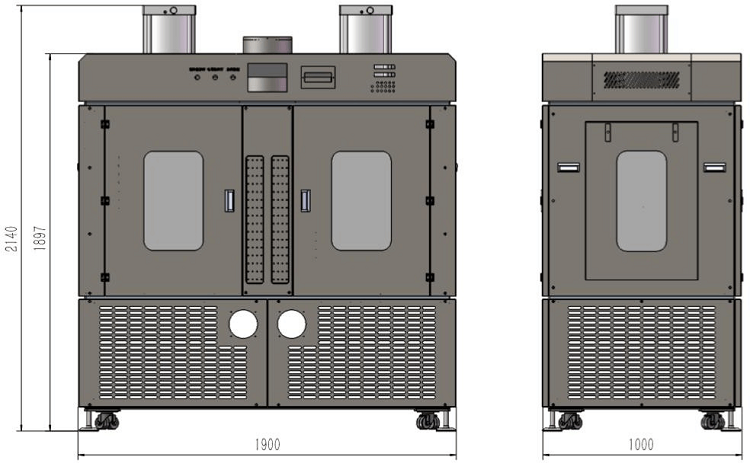

장비의 전체 치수

L × W × H ≤ 1900mm × 1000mm × 2140mm （허용 치수 허용차 ± 20mm ）
