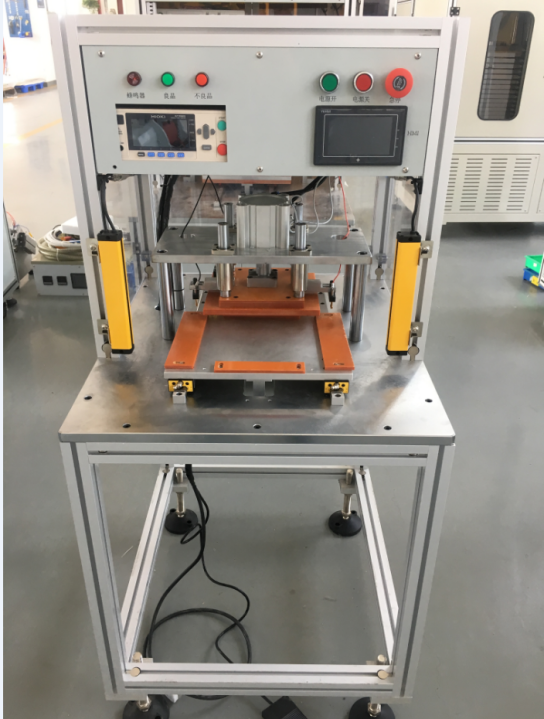

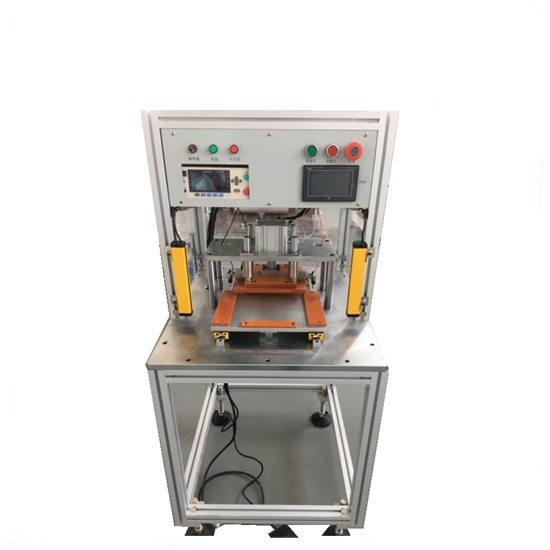

프리즘 셀용 OCV 분류 및 검사기

1 、  장비 소개

1. 장비 적용

이 장비는 프리즘 배터리  의 내부 저항과 전압을 테스트하고  PLC가 자동으로 분류 등급을 판단한 후 코드를 스캔하여 용량을 읽은 후 수동 분류를 수행하도록 설계되었습니다.측면 전압을 테스트하고 전기 코어의 두께를 테스트하고 모든 데이터를 MES 시스템에 연결합니다.픽스처를 모바일 픽스처에 수동으로 놓고 배터리를 놓은 후 양손으로 이중 제어 버튼을 클릭하면 픽스처가 자동으로 예압 위치로 이동하여 검사 프로세스를 완료합니다.마지막으로 수동으로 가져와 왕복 주기로 수동으로 작동하여 연속 생산을 실현할 수 있습니다(테스트 기능에는 코드 스캐닝 및 용량 읽기, 테스트 전압 및 내부 저항 및 QR 코드에 기록, 테스트 에지 전압으로 ng 구별, 2차 테스트 OCV 및 소프트웨어로 구별, 셀 두께 측정 및 해당 바코드에 업로드, 모든 데이터가 MES 시스템에 업로드됨).

2. 장비 구조

수동 조작 플랫폼 / 전압 시험 기구 / 내부 저항 시험 기구 / 코드 스캐닝 시험 기구 / 측면 전압 시험 기구 / 주제어 기구 등의 장치로 구성되어 있습니다.

3. 장비 동작 프로세스

배터리를 수동으로 공급 테스트 벤치에 놓고 플랫폼을 통해 자동으로 테스트 스테이션으로 진입하여 전압, 내부 저항 및 코드 스캐닝을 테스트합니다. 두께 측정 메커니즘을 눌러 두께를 측정합니다. 감지 후 PLC가 사전 설정된 분류 조건에 따라 분류하고 표시등이 켜집니다. 에지 전압 테스트 바늘이 연동되어 알루미늄 필름을 뚫고 양극 및 음극 전극을 테스트합니다. 마지막으로 테스트 데이터에 따라 배터리를 수동으로 분류합니다.

4. 소프트웨어 기능

1) 언어 : 간체 중국어

2) QR 코드 판독 용량 스캔; 데이터베이스에 저장된 배터리의 전압/내부 저항을 정확하게 읽습니다.

프로세스 편집 및 관리 기능:

3) 프로세스 편집 및 관리 기능:

a. 3가지 매개변수 기어 검출을 설정할 수 있으며, 설정된 기어에 따라 다른 값을 선택할 수 있습니다.

b. 시험 데이터 파일은 컴퓨터에 저장할 수 있으며, RS232C 인터페이스를 장착하여 원격 제어 및 데이터 수집/분석이 가능합니다.



2. 장비 의 기술적 매개변수

1.  생산 효율 :  2ppm ；

2.  배터리 의 경계 치수 범위  :  L  80 ～300mm ； W  50 ～200mm ; T  2 ～18mm ；  사용자가 제공한 배터리 크기에 따라 설계할 수 있습니다.

3.  테스트 이동성≥95% 。 장비는 8시간 동안 작동하며 시운전 및 유지 보수 시간은 1% 미만입니다 .

4.  제품 합격률 99% ,  제품 합격 요구 사항은 상기 요구 사항에 부합합니다.

3 、기기의 기술적 매개변수

1.  절연 저항 측정 범위 : 100k ～10TΩ

2.  절연 저항의 기본 정확도: <1G: 1% , ≥1G: 3% , ≥10G: 5% , ≥1T: 10% ；

3.  출력 음전압 : 1.0VDC ~ 1000VDC ，<100V : 전압 단계 0.1V ，≥100V :

4.  전압 단계 1V , 기본 정확도 : 1% ；

5.  두께 측정 정확도: 서보 모터 카운터웨이트 테스트, 정확도 ±0.1mm

4 、 장비의 주요 구성 요소

1.  실린더 : SMC/AirTAC ；

2.  솔레노이드 밸브 ：SMC/AirTAC ；

3.  온도 조절기: OMRON ；

4.  가이드 : HIWIN/KKT ；

5.  리니어 베어링 ：미스미 ；

6.  PLC: 미쓰비시 / 파나소닉 ；

7.  유도 스위치: 오므론 또는 키안스 ；

8.  터치스크린: 디스플레이 및 제어

9.  서보 : 파나소닉

5. 설치 환경 요구 사항

1. 전원 공급 장치 구성 : AC 220V , 50Hz , 전압 변동 범위 : +10% ～ - 10 %

장비의 총 전력은 약 3KW입니다.

2. 압축공기 : 0.25 ~ 0.76mpa; 공기압 변동 ± 1% (물 제거, 무유, 여과 및 압력 안정화 후 청정 공기);

3. 장비 사양:

1) 장비 무게 : 약 450kg;

2) 전체 크기 : 약 L(1.8m) *  W  (1.6m) * H(1.8m);

3) 외관 색상: 밝은 회색 또는 고객이 지정함.

4. 환경 요구 사항:

1) 주변 온도 : 25 ± 5℃;

2) 상대 습도: 30% - 75%  RCH , 현장의 공기가 건조하고 막힘이 없으며 산성-염기 부식이 없는지 확인하십시오.

3) 접지선: 보호 접지.
