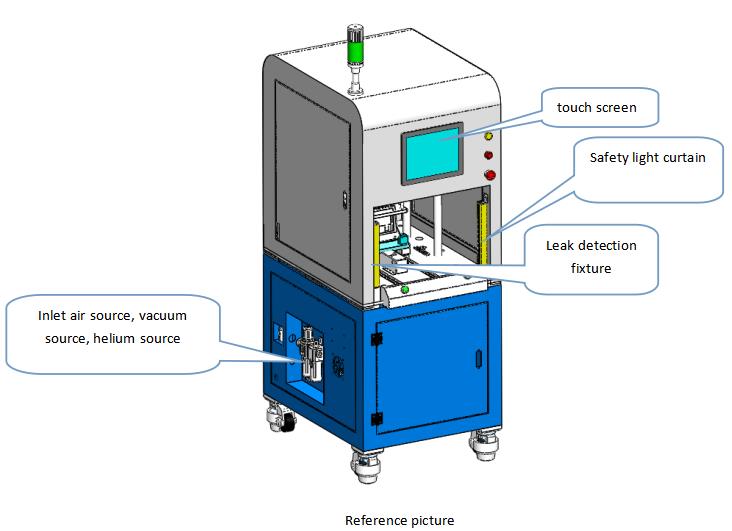

레이저 용접용 기밀성 시험기 결과

1 、지시사항

레이저용접의 효과를 검출하고 용접 후 배터리 에 구멍이 있는지  판단하는데 사용합니다.

 워크플로 설명:

배터리를 수동으로 넣고 고정장치를 클램프로 고정하고 위치를 조정한 후 측정 장치를 누르고 진공을 유지하며 압력을 유지하고 헬륨 방출을 감지하여 OK 및 NG로 판단한 후 측정 장치를 재설정하고 고정장치를 풀고 배터리를 꺼냅니다.

2 、기본 매개변수

1.  1. 전원 공급 장치 구성:

AC220V , 50Hz, 전압 변동 범위 : +8% ～-8% ；총 전력:  0.5KW 。

2.  압축 공기 ：

0.4MPa ～0.6MPa, 기압 변동 ±1% (물 제거, 오일 프리, 여과 및 압력 안정화 후 청정 공기)

3.  진공원 : ≤-0.095 kg/cm 2

4.  장비 사양 ：

4.1 총 중량 : 약  0.5T

4.2  사이즈 ： L （1m ）* W （0.8m ）* H （1.6m ）

4.3 외관 색상: 스테인리스 스틸 부분을 제외하고 상자 색상은 컴퓨터 회색입니다.

5. 환경 요구 사항:

5.1 주변 온도: 25 ± 5℃.

5.2 상대 습도: 30%  ～  75%  RCH , 이는 현장의 공기가 산-염기 부식 없이 건조하고 막힘이 없음을 보장합니다.

5.3 접지선: 보호 접지.

3 、 사양

1. 작업 효율 : 1ppm(3 4 155) ；

2. 장비 고장률 ：≤0.5%

3. 시험압력 : 10-100kpa

4. 측정 정확도 : ±0.2%

5. 분해능 : 1pa

6.절연등급  : A 등급

7.외함 보호 등급: 6등급

4. 프로세스 성능

1. 적용 배터리 크기: 높이 120-225mm , 너비 100-180mm , 두께 20-60mm

2. 적용 가능한 배터리 모델: 첨부 도면 참조

3. 시험금형 및 배터리액 주입구 검사 시 공기 누출이 없어야 한다.

4. 장비에는 안전 광커튼 알람이 장착되어 있습니다.

5.  NG  제품은 알람 알림 및 카운팅 기능이 있습니다.

6. 프로브를 내릴 때는 배터리 극을 피해야 합니다. 프로브는 직경 8mm의 가이드 로드를 사용하여 배터리 극을 피하도록 맞춤형 씰 링을 설치합니다.

7. 공압식 밀봉 고정장치를 채택하고 공기 실린더로 전기 코어를 밀어 전기 코어의 액체 주입구가 누출 탐지기의 인터페이스에 꼭 맞아 폐쇄 회로를 형성합니다.

8. 양압 누출 감지 및 음압 누출 감지 지원; 자동으로 배경을 추적하고 빠르고 안정적인 측정 결과 제공

9. 최적화된 질량 분석 시스템과 지능형 알고리즘은 모든 범위에서 빠른 반응을 보장하며, 높은 신뢰성의 진공 시스템과 질량 분석 시스템은 빠른 헬륨 제거를 보장합니다.

10. 질소 공기 분해를 지원하며, 주변 암모니아의 영향을 받지 않고 백그라운드를 빠르게 감소시킵니다. 뛰어난 성능으로 7시간*24시간의 장시간 온라인 테스트를 지원합니다.

11. 기계의 뛰어난 성능은 몇 초마다 고속 테스트를 지원합니다.

12. 미세한 불순물을 걸러내는 누출 감지 포트 미세 필터가 장착되어 있어 불순물로 인해 기계가 영향을 받거나 손상되지 않도록 보장합니다. 이중 이리듐 와이어 이온 소스, 효과적인 시스템 설계, 대기 충격 방지

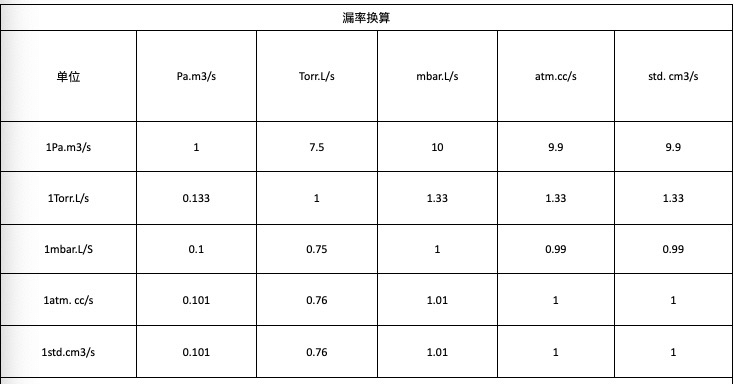

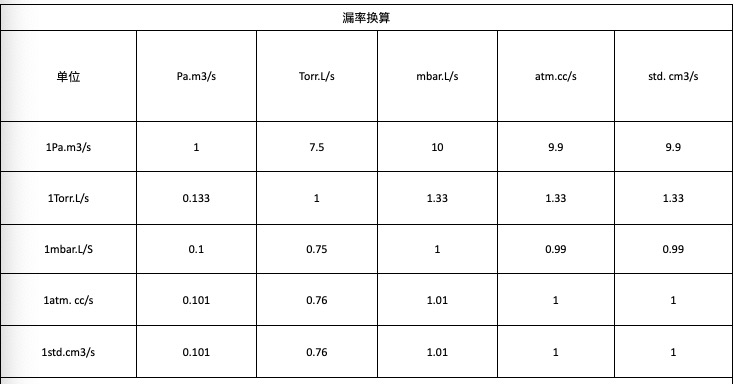

(누설률 변환)

5 、주요 구성품의 구성

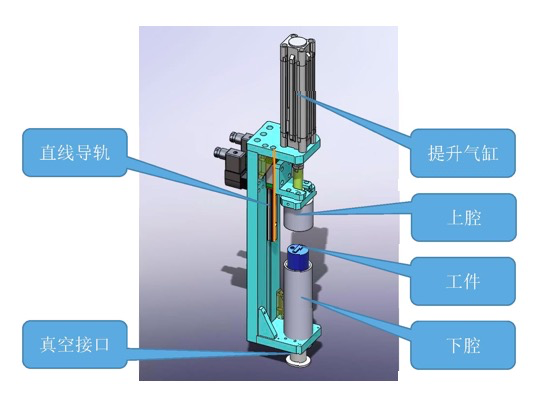

1. 기밀성 및 절연저항 검출 메커니즘

直线导轨 : 선형 가이드 레일

진공 인터페이스: 진공 인터페이스

리프트 실린더

상층부: 상원
