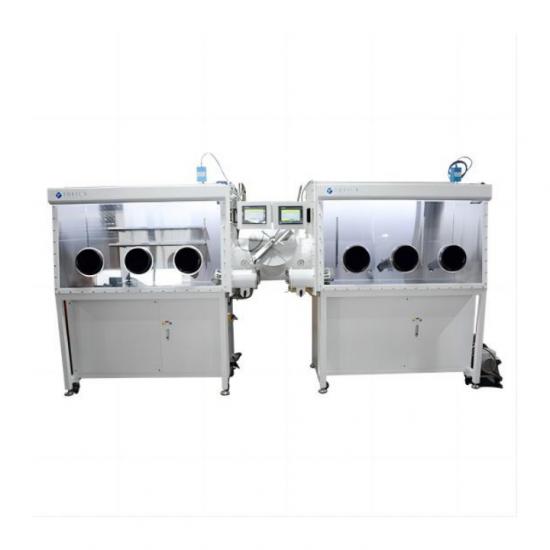

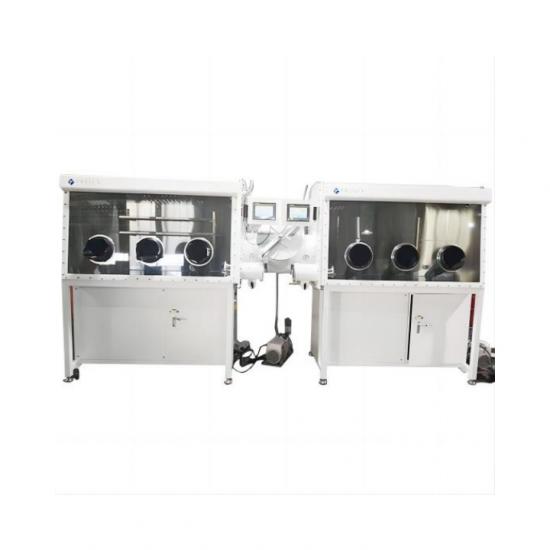

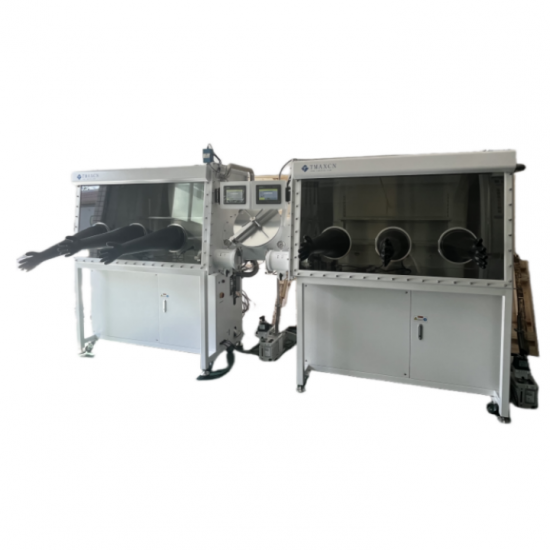

정화 및 재생 시스템을 포함한 실험실 단면 진공 글러브 박스

A.  승인 기준:

표준 조건 하에서, 즉 20~25  ℃ 의 일정한 온도 , 65%의 상대 습도, 99.999%의 불활성 공기원 하에서, 빈 탱크 본체의 순환수 산소 지수는 1ppm 이하에 도달합니다.

B.  주요 기술 지표 및 구성

1. 상자

1.1. 크기 : 15 3 0mm(L) × 900mm(H) × 750mm(W) + 1500mm(L) × 900mm(H) × 750mm(W).

1.2. 재질 : 스테인리스 구조(304형), 두께 3mm.

1.3. 필터: 조리개 0.3 마이크론

1.4. 부틸 고무 장갑: 미국에서 수입한 원래 두께 0.4mm, 장갑 입구 8인치, 경질 알루미늄 합금 장갑 입구(부식 방지 처리, 양극 산화 알루미늄), 직경 220mm.

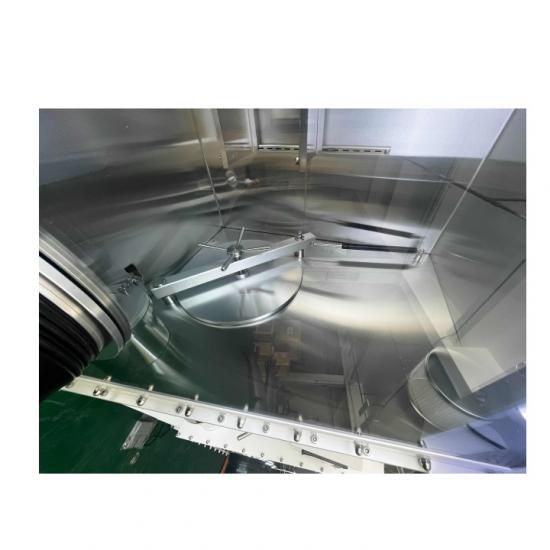

1.5. 창: 경사진 설계의 조작면, 8mm 두께의 안전 강화 유리 전면 창, 내마모성, 내부식성, 우수한 빛 투과율, 두께 3/8인치의 OMEGA 씰링 링이 장착된 씰링 링.

1.6. 사용 중 일정 양압 및 음압(-10mbar~10mbar)을 유지하십시오.

1.7. 캐비닛에는 반사 방지 조명 에너지 절약 램프가 장착되어 있으며 조명이 부드럽습니다.

1.8. 박스 본체에는 디스플레이 보드 2단 선반이 제공됩니다.

1.9. 본 박스는 다공성 전원 단자판을 장착하고 있습니다.(전원 공급: 220V±10% 50Hz±10%)

1.10. 각 상자에는 표준 KF-40 포트 4개가 장착되어 있습니다.

1.11. 누출률: ≤0.001vol%/h.

1.12. 950mm 높이의 캐스터를 포함한 강철 구조용 브라켓은 범용 캐스터로 설치되었습니다.

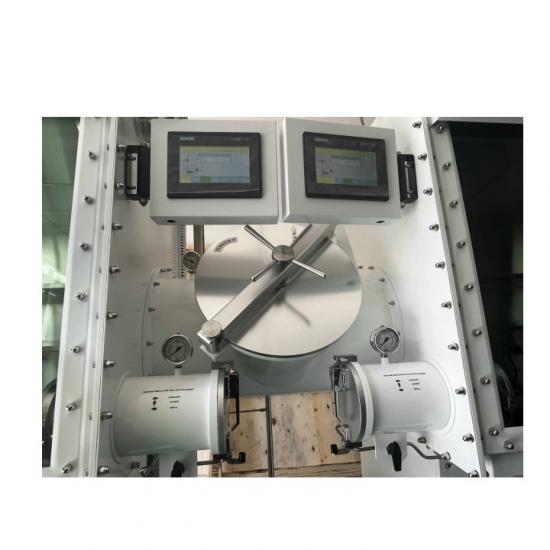

2. 전환실

2.1 T형 대형 전환 빈

2.1.1. 형태: T자형(304 스테인리스 스틸), 글러브 박스 2개가 연결됨, 3도어 디자인으로 조작이 간편함.

2.1.2. 치수: 직경 3 9 0mm, 길이 700mm 대형 전환 캐빈, 피스톤 도어, 슬라이딩 트레이가 있는 전환 캐빈, 연마.

2.1.3. 팔레트: 자유롭게 움직일 수 있는 확장 장치(대형 전환 칸이 장착되어 있음).

2.1.4. 진공도 ≤1bar(대형 및 소형 우측 전환 구획 모두 진공 처리 및 진공 값 표시가 가능해야 함).

2.2 소규모 전환 창고

2.2.1. 두 상자에는 각각 T-bin 앞쪽에 작은 전환 공간이 있습니다.

2.2.2. 사양: 직경 15.9mm , 길이 300mm, 수동 밸브 제어 펌핑 및 보충.

2.2.3. 진공도 ≤1bar(진공 게이지는 전환 챔버의 진공을 표시해야 함).

3. 제어 시스템(2세트)

3.1. 모드: 자가 진단, 전원 끄기/자동 시작 기능, 압력 제어 및 적응 기능 포함. 자동 제어, 사이클 제어, 비밀번호 보호, LCD 디스플레이를 통한 진공 챔버 제어. 본 장치는 Siemens PLC 터치스크린으로 제어됩니다.

3.2. 압력 제어: 상자와 전환 챔버의 압력을 특정 설정 값으로 제어합니다.

a) 사용자는 작동 압력 범위를 +12.5mbar에서 -12.5mbar 사이에서 임의로 설정할 수 있으며, PLC는 설정된 범위 내에서 박스의 압력을 자동으로 조절합니다. 작동 압력 범위의 기본값은 -1mbar에서 +3mbar입니다.

b) 상자의 압력이 12mbar보다 높으면 PLC가 자동으로 안전 밸브를 열어 압력을 낮추고 상자 안의 장갑, 장비 및 재료를 보호합니다.

c) 발 스위치를 사용하여 탱크 압력을 미세 조정합니다.

3.3. 풋 페달: 글러브 박스의 압력을 조절할 수 있어 조작이 간편합니다.

4. 순환 시스템( 정화 및 재생 시스템 포함)(2세트)

4.1. 독일 BASF, 미국 UOP 정화 자재, 독일 Baode 밸브. 호스트 시스템은 모듈식 설계, 자동 전자 제어 가스 솔레노이드 밸브 그룹, PLC 제어, 회로, 순환 펌프, 정화 장치, 디스플레이를 독립형 정화기와 통합하여 컴팩트하고 간단한 시스템을 구성합니다.

4.2. 관리: 수분과 산소는 1ppm 이하로 관리됩니다 .

4.3 조정 장치: PLC 터치식 조정(가열, 배기, 정화, 재생)을 통해 2.5시간의 환기를 제외한 전체 과정을 사람의 감시 없이 조정합니다.

4.4. 작동 가스: He.N2/ 또는 Ar 가스(가스 사이클)

4.5. 순환 팬: 0-100m³ 고속 가변 주파수 팬, 마이크로프로세서 제어, 압력 테스트를 거친 스테인리스 스틸 장치.

4.6. 정제 컬럼: 단일 정제 컬럼, 독일 BASF사의 탈산소화제 5kg, 미국 UOP사의 고효율 수분 흡수제 5kg을 수입하여 사용하며, 수명이 매우 길어 사용자가 제품 사용 시 정제 용량을 장기간 유지할 수 있도록 보장합니다. 수분 제거 용량은 2.2kg이며, 산소  흡수 용량은 63L입니다.

4.7. 정화 밸브: 자동 전기-공압 밸브.

4.8. 필터: HEPA 표준 0.3 마이크론 조리개 필터가 장착된 고효율 필터입니다.

4.9, 재생: 정화 시스템 재사용에 사용되어 활성화됩니다. 재생에는 헬륨/H₂, 질소/H₂ 또는 아르곤/H₂의 혼합물이 필요하며, H₂는 10%를 차지합니다. 재순환된 가스는 먼저 유량계로 유입된 후 정화탑으로 유입됩니다.

5. 디스플레이 시스템(2세트)

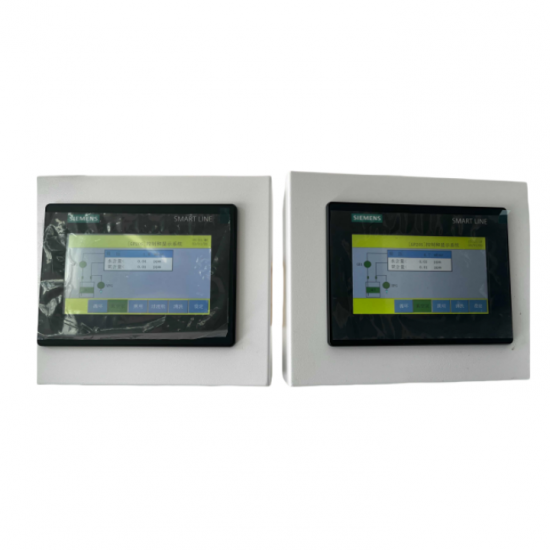

독일 SIEMENS, Siemens PLC 터치스크린을 이용한 장치 제어. 중국어와 영어 모두 전환 가능합니다.

6. 수질분석기(해외수입) 브랜드 소재 : 영국 MICHELL/((2세트))

국내에서 수집된 것이 아니거나 국내에서 수집된 제3자 데이터는 신뢰성을 보장합니다.

1) 측정 범위 : 0~1000ppm

2) 정확도 : ±1% ppm

3) 디스플레이: 분석기의 출력은 PLC에 연결되고, 검출값은 터치스크린에 표시되며, 경보값을 설정할 수 있습니다.

4) 제어: 가스 순환 시스템은 사용자 설정에 따라 제어되어 사이클 감소를 달성할 수 있습니다.

5) 환경 : -10℃ -50℃

7. 산소분석기(해외수입) 브랜드소재 : AVCRAY((2세트) )

국내에서 수집된 것이 아니거나 국내에서 수집된 제3자 데이터는 신뢰성을 보장합니다.

1) 측정범위 설정 가능 : 0~1000ppm

2) 환경 : -10℃ -50℃

3) 정확도 : ±1% ppm

4) 설치 위치: 산소 센서는 상자에 설치되며, 가스 순환 여부에 관계없이 산소 센서는 상자 내부의 분위기를 지속적으로 감지하고 글러브 박스 내부의 산소 함량을 표시합니다.

5) 센서: 전기화학 소재 배터리, 장점은 정확도가 0이고 드리프트가 작아 다른 배터리 소재가 쉽게 부식되는 것을 방지합니다. 교체 비용이 낮습니다(산소 배터리로만 교체).

6) 디스플레이: 분석기의 출력은 PLC에 연결되고, 검출값은 터치스크린에 표시되며, 경보값을 설정할 수 있습니다.

제어: 사용자는 자동 순환 기능을 선택하여 글러브 박스의 산소 함량을 사용자가 지정한 범위 내로 유지할 수 있습니다.

8. 진공 시스템(2세트)

진공 펌프 시동-정지 시간 제어 기능이 추가되었습니다. 진공 펌프는 British Edwards 진공 펌프(모델 RV12, 유량 12m³/h, 한계 진공 2x10-3 mbar)를 선택했습니다. 전환 챔버는 별도로 진공 처리가 가능하며, 언제든지 개별적으로 제어할 수 있습니다. (해외 수입품)

9. 박스 자동 세척 (2세트)

자동 가스 제어 도금판; 사용자가 세척 시간을 설정한 후 터치스크린에서 시작 버튼을 터치하면 시스템이 상자 세척을 시작하고 설정된 시간에 자동으로 세척을 멈춥니다.

10. 유기용매 흡착 시스템(2세트)

유기 용매가 정제 컬럼에 미치는 영향을 방지하기 위해, 글러브 박스 시스템에 용매 컬럼을 직렬로 연결하고, 매체는 고품질 고효율 활성탄과 활성 알루미나를 주로 사용하여 불산 생성을 방지합니다. 유기 용매 흡착 시스템은 7kg으로 충진되며, 컬럼 상단과 하단에 KF40 인터페이스가 있어 재급유가 편리하고 사용자가 직접 재급유할 수 있습니다.

11. 장비 작동 조건: (사용자 제공)

1. 전원 공급 : 2상 3선 AC220V, 전력 3Kw;

1.1 실험실에는 독립된 접지선이 있어야 합니다: < 3Ω, 장비에서 접지선 연결까지는 ≥10mm2 평형 구리선을 사용하는 것이 좋습니다.

1.2. 물 공급: 없음

1.3. 상대 습도: < 75%;

1.4. 실내에 먼지가 많지 않고, 부식성, 가연성, 폭발성 가스가 없어야 합니다.

1.5. 장비 바닥 면적 : 길이 × 너비 : 3700mm × 1200mm

C.  주요 구성

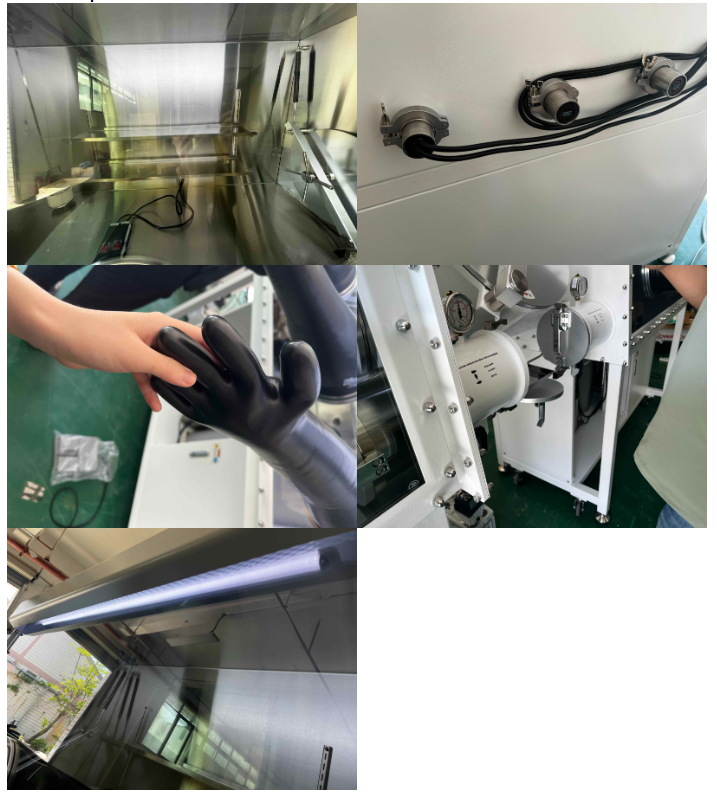

D. 상세 사진
