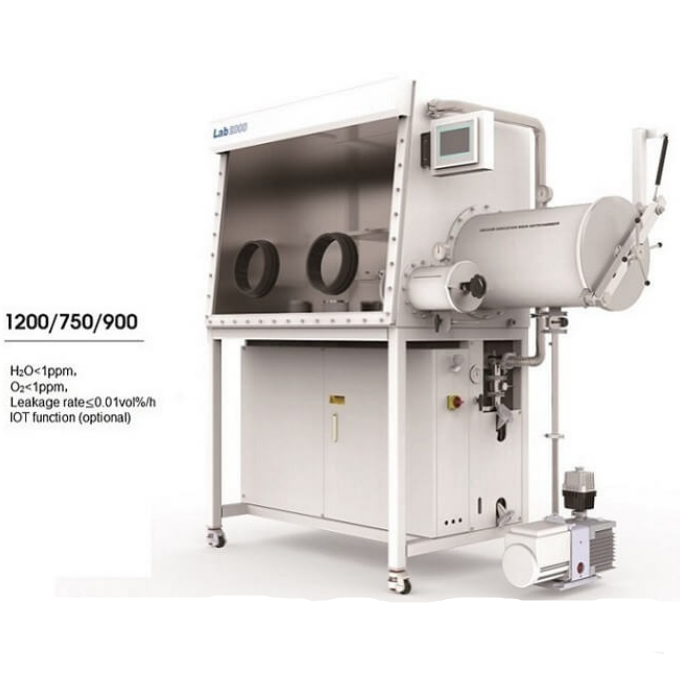

실험실 단면(1200×750mm) 진공 글러브 박스, H2O 및 O2 정화 시스템 탑재

장비 사용

이 글러브 박스는 고객의 과학 연구 및 개발 요구 사항을 충족하도록 설계되었습니다. 주요 기능은 O2, H2O 및 유기 가스를 제거하는 것입니다. 리튬 이온 배터리 및 소재, 반도체, 슈퍼커패시터, 특수 램프, 레이저 용접, 브레이징, 소재 합성, OLED, MOCVD 등과 같이 물, 산소, 먼지가 없는 초고순도 환경에서 널리 사용됩니다. 또한 혐기성 배양, 세포 저산소 배양 등 생물학적 응용 분야에도 사용됩니다.

장비 구성

장비는 주로 밀폐형 상자, 전환 챔버, 순환 시스템(정화 및 재생 시스템 포함), 물과 산소 모니터링 시스템, 제어 시스템 및 진공 시스템으로 구성됩니다.

전체 가스 순환 시스템은 폐쇄 회로로 작동하며, 전체 공정에서 누출이 발생하지 않습니다. 또한, 전체 공정에는 압력 제어 시스템이 설치되어 상자 내 압력을 일정하게 유지합니다.

기계 매개변수

1. 승인 기준:

표준 조건, 즉 20~25 oC의 일정한 온도, 65%의 상대 습도, 99.999%의 불활성 가스 공급원에서 빈 상자의 순환수 및 산소 지표는 1ppm 미만에 도달할 수 있습니다.

2. 주요 기술 지표 및 구성

1. 캐비닛

1.1. 치수: 1220mm(길이)×900mm(높이)×750mm(너비).

1.2. 재질 : 전체 스테인리스 스틸 구조(304형), 두께 3mm.

1.3. 필터: 0.3 마이크론 기공 크기

1.4. 부틸고무장갑: 미국에서 수입, 두께 0.4mm, 장갑 입구 8인치, 단단한 알루미늄 합금 장갑 입구(부식 방지 처리, 양극산화 알루미늄), 구경 220mm.

1.5. 창: 작동 표면의 경사 디자인, 분리 가능한 8mm 안전 강화 유리 전면 창, 내마모성, 내부식성, 양호한 빛 투과성, 밀봉 링은 3/8인치 두께의 OMEGA 밀봉 링을 채택했습니다.

1.6. 사용 중 일정 양압과 음압을 유지할 수 있습니다(-10mbar~10mbar)

1.7. 캐비닛에는 부드러운 빛을 내는 반사 방지 조명 에너지 절약 램프가 장착되어 있습니다.

1.8. 상자 안에는 디스플레이 보드가 있는 2단 선반이 있습니다.

1.9. 박스 안에 멀티홀 전원 연결 보드가 들어있습니다. (전원 공급: 220V±10% 50Hz±10%)

1.10. 캐비닛에는 표준 KF-40 인터페이스 3개를 설치할 수 있습니다.

1.11. 누출률: ≤0.001vol%/h.

1.12. 캐스터를 포함한 강철 구조물 지지대, 높이 950mm, 범용 캐스터 설치.

2. 전환실

2.1. 모양: 원통형(304 스테인리스 스틸)으로 글러브 박스와 연결되며, 대형 차축 잠금 전환 해치를 사용하여 조작이 간편합니다.

2.2. 크기: 직경 360mm, 길이 600mm, 대형 전환 챔버, 피스톤 도어, 전환 챔버 내 슬라이딩 트레이, 광택 처리, 소형 전환 챔버(박스 포함). 사양: 직경 150mm, 길이 300mm, 수동 밸브 제어, 공기 배출 및 보충.

2.3. 트레이: 자유롭게 확장 가능(대형 운송실 구성)

2.4. 진공도≤1bar (대형 및 소형 우측 전이실은 디스플레이를 통한 진공 청소 필요)

3. 제어 시스템

3.1. 방법: 자가 진단, 전원 차단 시 자동 시동 기능, 압력 제어 및 적응 기능을 포함합니다. 자동 제어, 순환 제어, 비밀번호 보호 및 진공 챔버 제어는 LCD 디스플레이를 사용합니다. 장치 제어는 Siemens PLC 터치스크린을 사용합니다.

3.2. 압력 제어: 상자와 전환 챔버의 압력을 특정 설정 값으로 제어합니다.

a) 사용자는 작동 압력 범위를 +12.5mbar에서 -12.5mbar 사이에서 임의로 설정할 수 있으며, PLC는 설정된 범위 내에서 탱크 압력을 자동으로 조절합니다. 작동 압력 범위의 기본값은 -1mbar에서 +3mbar입니다.

b) 상자의 압력이 12mbar보다 높으면 PLC가 자동으로 안전 밸브를 열어 압력을 완화하고 상자 안의 장갑, 장비 및 재료를 보호합니다.

c) 발 스위치를 사용하여 탱크 압력을 미세 조정합니다.

3.3. 풋 페달: 글러브 박스의 압력을 조절할 수 있으며 조작이 간편합니다.

4. 순환 시스템(정화 및 재생 시스템 포함)

4.1. 독일 BASF, 미국 UOP 정화 자재, 독일 Proud 밸브. 호스트 시스템은 모듈식 설계, 완전 자동 전자 제어 가스 솔레노이드 밸브 그룹, PLC 제어, 회로, 순환 펌프, 정화기 및 디스플레이를 통합하여 독립형 정화기를 통합하여 작고 간단한 시스템을 구성합니다.

4.2. 관리 : 수분 및 산소는 1PPm 이하로 관리

4.3. 조정 장치: PLC 터치 조정(가열, 배기, 정화, 재생)을 통해 2.5시간의 환기를 제외한 전체 프로세스가 사람의 모니터링 없이 진행됩니다.

4.4. 작동 가스: He.N2/또는 Ar 가스(가스 순환)

4.5. 순환 팬: 0-100m³ 고속 주파수 변환 팬, 마이크로 프로세서 제어, 압력 테스트 후 스테인리스 스틸 장치.

4.6. 정제 컬럼: 단일 정제 컬럼, 독일 BASF 탈기재 5kg, 미국 UOP 고효율 흡수재 5kg을 수입하여 사용 수명이 매우 길어 제품 사용 중 장기간 정제 성능을 보장합니다. 수분 제거 용량은 2.2kg , 산소 흡수 용량은 63L입니다.

4.7. 정화 밸브: 전자동 전기 밸브.

4.8. 필터: HEPA 기준을 충족하는 0.3마이크론 기공 크기의 고효율 필터입니다.

4.9. 재생: 재사용 및 활성화를 위해 시스템을 정화하는 데 사용됩니다. 재생에는 헬륨/H2, 질소/H2 또는 아르곤/H2의 혼합물이 필요하며, 이 중 H2는 10%를 차지합니다.

5. 디스플레이 시스템.

독일 SIEMENS, 장치 제어는 SIEMENS PLC 터치스크린을 채택했습니다. 중국어와 영어를 전환하여 사용할 수 있습니다.

6. 수질분석기(해외수입) 브랜드 소재 : 영국 MICHELL/(고객의 사용환경에 따라 결정)

1) 측정 범위 : 0~1000ppm

2) 정확도: ±1% ppm

3) 디스플레이: 분석기의 출력은 PLC와 연결되고, 검출된 값은 터치 스크린에 표시되며, 알람 값을 설정할 수 있습니다.

4) 제어: 가스 순환 시스템은 사용자 설정에 따라 제어되어 순환 감소를 달성할 수 있습니다.

5) 환경 : -10℃~50℃

7. 산소분석기(해외수입) 브랜드 소재 : 미국 AVCRAY(고객의 사용환경에 따라 결정)

1) 측정범위를 0~1000ppm으로 설정 가능합니다.

2) 환경 : -10℃~50℃

3) 정확도: ±1% ppm

4) 설치 위치: 산소 센서는 박스에 설치됩니다. 가스 순환 여부와 관계없이 산소 센서는 박스 내부 분위기를 지속적으로 감지하고 글러브 박스의 산소 함량을 표시합니다.

5) 센서: 전기화학 소재 배터리는 정확한 영점, 작은 드리프트, 다른 배터리 소재의 부식을 방지하는 장점이 있습니다. 교체 비용이 낮습니다(산소 배터리만 교체).

6) 디스플레이: 분석기의 출력은 PLC에 연결되고, 검출된 값은 터치 스크린에 표시되며, 알람 값을 설정할 수 있습니다.

제어: 사용자는 자동 순환 기능을 선택하여 글러브 박스의 산소 함량을 사용자가 지정한 범위 내로 유지할 수 있습니다.

8. 진공 시스템

진공 펌프의 시동 및 정지 시간 제어 기능을 향상시킵니다. 이 진공 펌프는 영국 에드워즈(British Edwards) 진공 펌프 모델 RV12를 사용하며, 유량은 12m³/h이고 도달 진공도는 2x10-3mbar입니다. 전이 챔버는 별도로 진공 처리가 가능하며, 언제든지 개별적으로 제어할 수 있습니다. (해외 수입품)

9. 자동 청소

자동 가스 제어 전기 도금 보드; 사용자는 상자 안의 자동 가스 세척 기능으로 세척 시간을 설정한 다음, 터치스크린에서 시작 버튼을 터치하면 시스템이 상자 세척을 시작하고 설정된 시간에 자동으로 중지됩니다.

10. 유기용매 흡착 시스템

정제 컬럼에 유기 용매가 미치는 영향을 방지하기 위해, 글러브 박스 시스템에 용매 컬럼을 직렬로 연결합니다. 용매는 주로 고품질, 고효율 활성탄과 활성 알루미나를 사용하여 불산 생성을 방지합니다. 유기 용매 흡착 시스템의 충진 용량은 7kg이며, 컬럼 상단과 하단 컬럼에 KF40 인터페이스가 있어 재료 교체가 편리하고 사용자가 직접 재료를 교체할 수 있습니다.

11. 장비 작동 조건: (사용자 제공)

1) 전원 공급 : 2상 3선 AC220V, 전력≥1Kw;

2) 실험실에는 독립된 접지선이 있어야 합니다: <3Ω, 장비에서 접지선까지 평형 구리선≥10mm2를 사용하는 것이 좋습니다.

3) 물 공급 : 없음

4) 상대 습도 : <75%;

5) 실내에 먼지가 많지 않고, 부식성, 가연성, 폭발성 가스가 없습니다.

6) 장비 면적 : 길이×폭 : 2000mm×1200mm

1 표준 수출 포장: 내부 충돌 방지 보호, 외부 수출용 나무 상자 포장.

2. 고객 요구 사항에 따라 익스프레스, 항공, 해상 운송을 통해 가장 적합한 방법을 찾아 배송합니다.

3. 배송과정에서 발생하는 손상에 대해 책임을 지고, 손상된 부분을 무료로 교환해 드립니다.
