상표 :
TMAX품목 번호:
TMAX-PBM-S-1결제 :
L/C, T/T, 웨스턴 유니온, 페이팔인증서 :
CE ROHS 인증서리드 타임 :
5일
A. 간략한 소개:
행성형 볼 밀은 첨단 소재의 혼합, 미분쇄, 소량 시료 전처리, 나노소재 분산, 신제품 개발 및 소량 생산에 필수적인 장치입니다. 본 제품은 소형, 다기능, 고효율, 저소음 특성을 갖추고 있어 과학 연구 기관, 대학, 기업 연구실 등에서 미세 입자 연구 시료(각 실험당 4개의 시료를 동시에 채취 가능)를 얻는 데 이상적인 장비입니다. 진공 볼 밀링 용기를 장착하여 진공 상태에서 시료를 분쇄할 수 있습니다. 지질학, 광물학, 야금학, 전자공학, 건축자재, 세라믹, 화학 산업, 경공업, 미용학, 환경 보호 등 다양한 분야에서 널리 사용됩니다. 회전 속도, 정역 회전 시간, 총 분쇄 시간은 공정 요건에 따라 설정할 수 있습니다.
B. 작동 원리:
볼밀 용기가 장착된 턴테이블에서, 턴테이블이 회전하면 볼밀 용기는 메인 디스크의 회전축을 중심으로 회전 운동과 동시에 자체 회전축을 중심으로 행성 회전 운동을 합니다. 용기 내의 분쇄 볼은 고속 운동으로 재료와 상호 충돌, 전단, 마찰을 일으켜 재료의 파쇄, 분쇄, 혼합 및 분산을 달성합니다. 단일 용기에서 발생하는 불균형은 균형추 장치를 통해 조정 가능한 보상이 가능합니다. 본 장비는 건식, 습식, 두 가지 분쇄 방식을 사용하여 다양한 입자 크기, 다양한 유형의 고체 입자, 현탁액 및 페이스트 형태의 재료를 분쇄할 수 있으며, 분쇄된 제품의 최소 입자 크기는 최대 0.1 미크론입니다.
C. 기술적 매개변수:
모델 번호 | PBM- S - 1 |
볼밀 용기 용량(ML) | 50ML-1000ML 일반 플라넷 용기, 50ML-500ML 진공 용기와 호환 가능 |
볼밀 병 재료 | 지르코니아, 알루미나, 스테인리스 스틸, 나일론, 폴리우레탄, 테트라플루오라이드 등 |
병당 최대 적재량 | 재료 및 분쇄 매체는 부피의 2/3를 초과해서는 안 됩니다. |
피드 크기 | 10mm 이하 취성재료, 기타 3mm 이하 |
배출 크기 | 최대 0.1마이크론(재료 특성에 따라 다름) |
회전 속도 | 최대 회전수는 35~515rpm이고 최대 회전수는 70~1030rpm입니다. |
속도비(회전:자전) | 1:2 |
속도 조절 모드 | 가변 주파수 속도 조절 |
행성 디스크 드라이브 모드 | 기어 구동 |
변속기 샤프트 처리 | 템퍼링 및 질화처리 공정을 거쳐 내마모성이 뛰어나 마모가 적으며 평균수명은 8년 이상이다. |

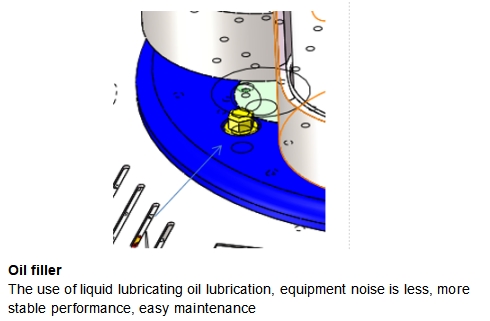

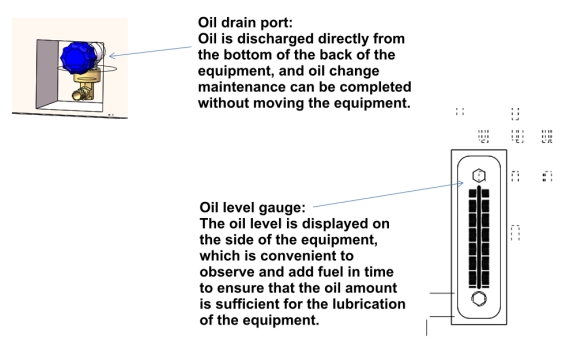

윤활 모드 | 액체 오일 윤활, 2년에 한 번 오일 교환, 소음 감소, 기어 마모 감소 |
항아리 잠금 시스템 | 3개의 발톱이 있는 자체 잠금 장치는 회사의 특허이며, 독일 Frei 회사의 표준 제품입니다. 잠금 장치의 힘이 더 균형 잡히고, 잠금이 느슨해질 위험이 없으며, 작업자의 안전을 최대한 보호합니다. |
작동 전압 | 단상 220V, 50HZ |
호스트 모터 전력 및 주파수 변환 전력 | 0.75KW (모터 브랜드는 Dedong, 인버터 브랜드는 Delixi) |
작업 모드 | 단일 병 사용, 균형추 장치 포함 |
최대 연속 작업 시간 | 72시간 |
프로그램 제어 | 더 나은 인간-기계 인터페이스 통합(터치스크린 구성)으로 전체 고정, 정회전, 역회전, 간격 대기 시간, 반복 교대 작업을 자유롭게 설정할 수 있으며, 언제든지 호출하여 연삭 매개변수를 저장할 수 있을 뿐만 아니라, 다른 회전 시간을 프로그래밍하여 연삭 매개변수를 설정하고, 실시간 작업 장비에 과전류, 과전압, 과부하 보호 알람을 울릴 수 있습니다. |
뷰윈도우 | 강도 3mm 이상인 대형 이중층 진공 강화 유리 뷰윈도우 |

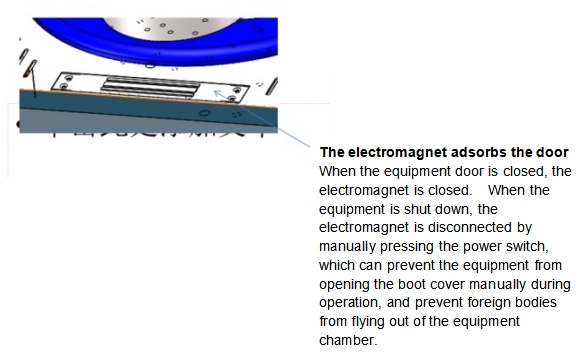

도어 잠금 장치 | 강력한 전자기 잠금 장치, 작동 중 안전문이 열리지 않음, 안전문이 열리지 않음, 안전문이 제자리에 닫히지 않음, 장비가 시작되지 않음 |
조명 | 분쇄실에는 LED 조명과 인체 감지 스위치가 장착되어 있습니다. |
장비 참조 크기(MM) | 870(길이) *550(폭) *715(높이) |
장비 기준 중량(KG) | 약 145개 |
액세서리 구성 | 항아리 표면 온도와 항아리 압력을 실시간으로 모니터링합니다. |
D. 제품 특징:
a. 전문적인 외관 디자인을 통한 장비, 고정밀 레이저 커팅, CNC 벤딩 몰딩을 사용한 쉘, 넉넉하고 정교하며 고급스러움이 돋보입니다.

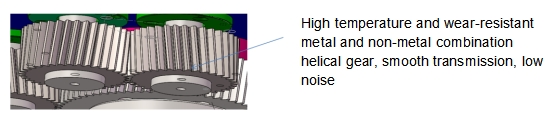

b. 유성 디스크와 구조 부품은 CNC 가공 기술로 가공되었으며, 질화 금속 열처리 공정을 통해 회전축의 내마모성을 보장하여 축 파손을 방지합니다. 변속 기어는 고온 및 내마모성을 갖춘 비금속 및 금속 복합 정밀 기어로 제작되었으며, 기어 박스는 윤활을 위해 액체 오일을 사용하여 안전하고 신뢰할 수 있으며 소음, 오염 및 손실이 적습니다.
c. 유도등 장치 장착: 적외선 인체 센서로 작업등을 제어하여 사람이 오면 불이 꺼지고, 사람이 오면 불이 꺼지므로 편리하고 에너지도 절약됩니다.
d. 볼 분쇄 용기는 행성 운동을 채택하여 볼 분쇄 효율이 높고 입자 크기가 미세합니다.
마. 인버터에는 저전압 및 과전류 보호 기능이 있어 모터와 같은 전기 부품을 보호할 수 있습니다.

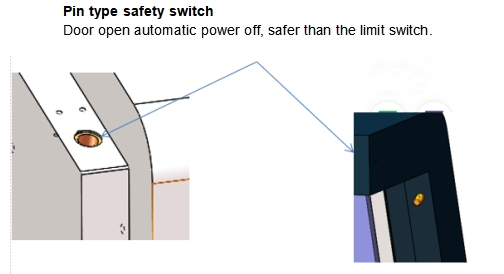

f. 기계의 덮개는 유압 지지대를 채택하여 덮고, 전자기식 안전 잠금 장치와 래치형 리미트 스위치는 장비의 정상 작동과 작업자의 신체 안전을 보장합니다.
g. 창문 유리는 이중 진공 강화 유리로 제작되어 방음 및 소음 감소 기능을 제공할 뿐만 아니라 개인 안전을 보장합니다. 볼 그라인딩 캐비티에는 흡음재가 상감되어 있습니다.

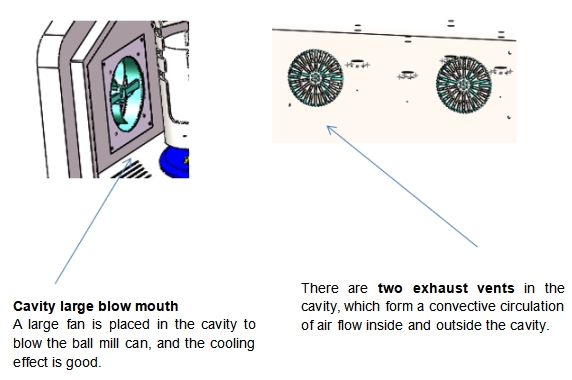

h. 전기 제어 부분은 독립 제어 박스 장비 설계를 통해, 5세트의 배기 팬이 강제 공기 방열을 수행하며, 1대 1로 구성된 내부 순환 방열 시스템으로 구성됩니다.
i. 중심이 낮고 성능이 안정적이며 구조가 컴팩트하고 조작이 간편하며 안전하고 신뢰할 수 있으며 소음이 적고 오염이 없으며 손실이 적습니다.

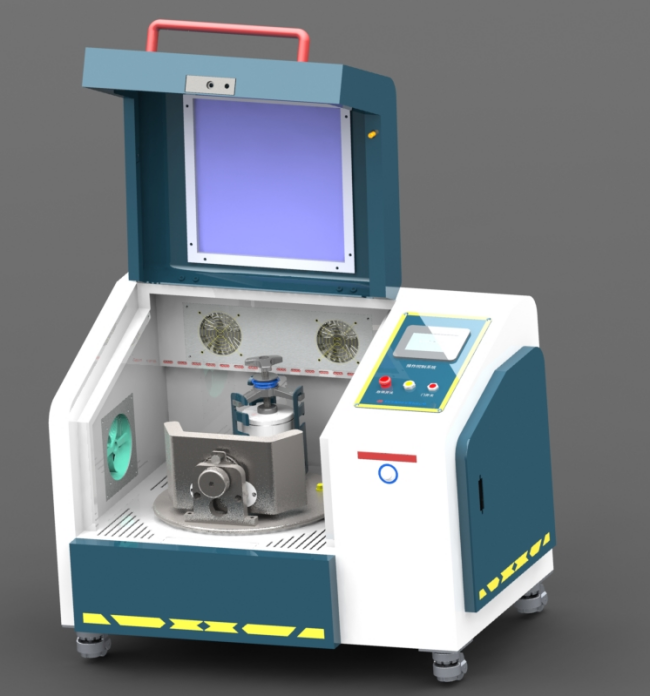

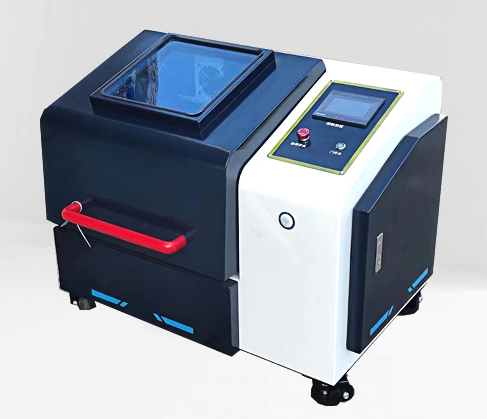

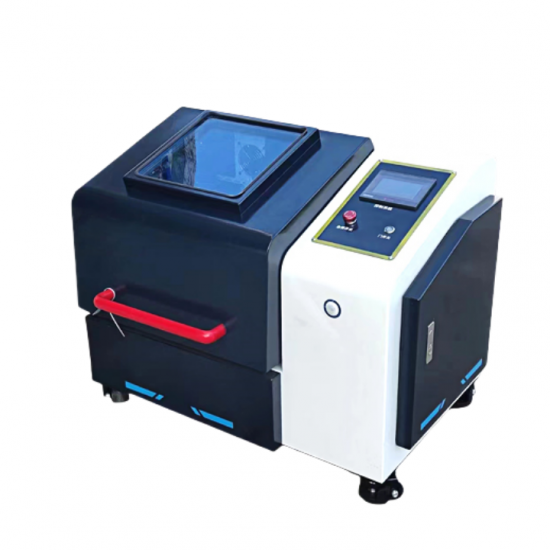

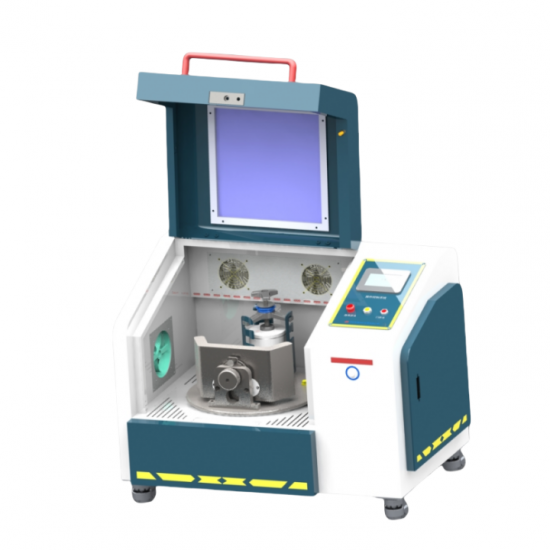

E. 고급형 싱글 자 수직형 행성 볼 밀 사진

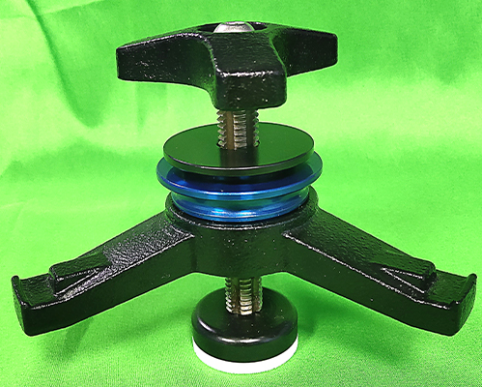

3개의 발톱이 있는 자체 잠금 장치(독일의 비행 모델과 동일)
F. 고급형 단일 용기 수직 행성 볼 밀 장비의 특징은 다음과 같습니다.

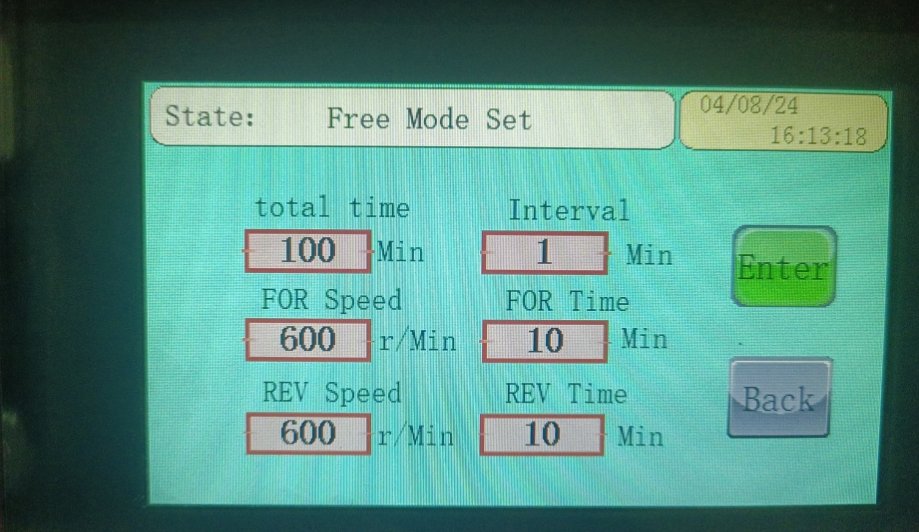

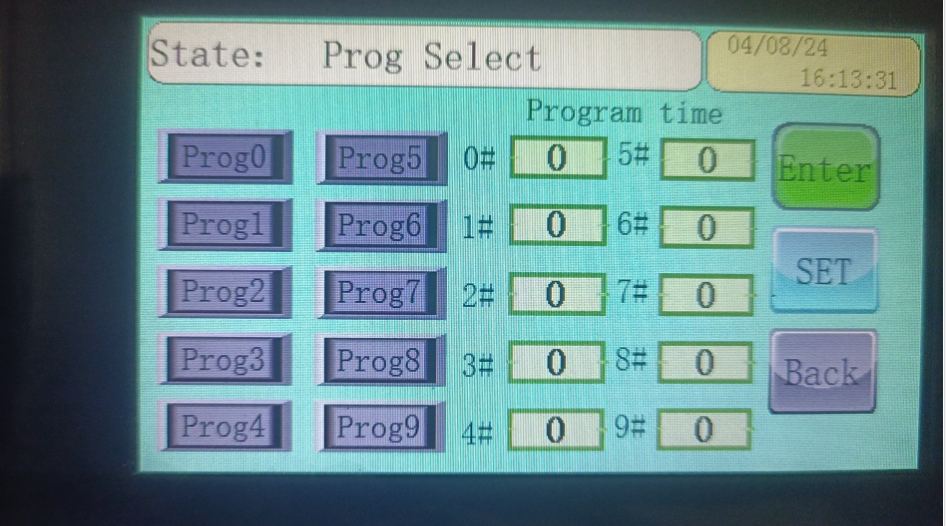

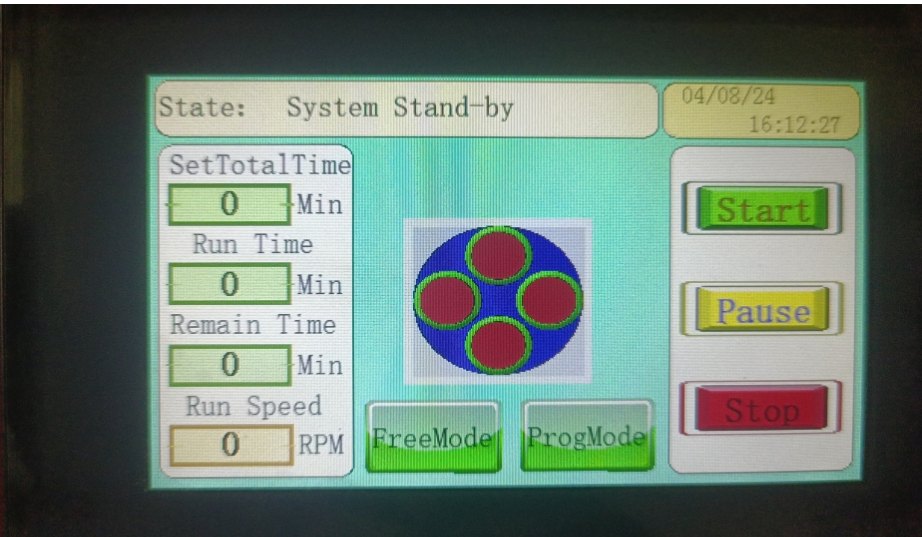

프로그램 제어 인터페이스
1 표준 수출 포장: 내부 충돌 방지 보호, 외부 수출용 나무 상자 포장.
2. 고객 요구 사항에 따라 익스프레스, 항공, 해상 운송을 통해 가장 적합한 방법을 찾아 배송합니다.
3. 배송과정에서 발생하는 손상에 대해 책임을 지고, 손상된 부분을 무료로 교환해 드립니다.
