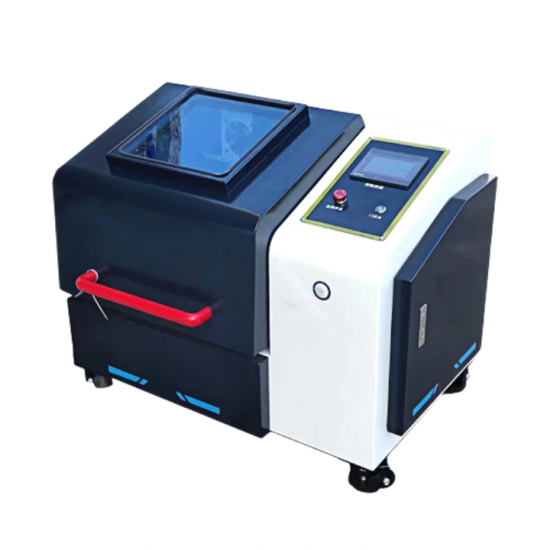

재료 혼합 및 분쇄를 위한 고급 실험실용 행성형 볼 밀

A.  제품 소개

행성형 볼 밀은 첨단 소재의 혼합, 미분쇄, 소량 시료 준비, 나노 소재 분산, 신제품 개발 및 소량 생산에 필수적인 장치입니다. 작은 크기, 완벽한 기능, 고효율, 저소음 특성을 갖춘 이 제품은 과학 연구 기관, 대학 및 기업 연구소에서 미립자 연구 시료를 채취하는 데 이상적인 장비입니다(각 실험에서 최대 4개의 시료를 동시에 채취할 수 있음). 진공 볼 밀링 탱크를 사용하면 시료를 진공 상태에서 분쇄할 수 있습니다. 지질학, 광물학, 야금학, 전자공학, 건축 자재, 세라믹, 화학, 경공업, 미용, 환경 보호 등 다양한 분야에서 널리 사용됩니다. 회전 속도, 정회전 및 역회전 교대 시간, 총 분쇄 시간은 공정 요구 사항에 따라 설정할 수 있습니다.



B.  작동 원리

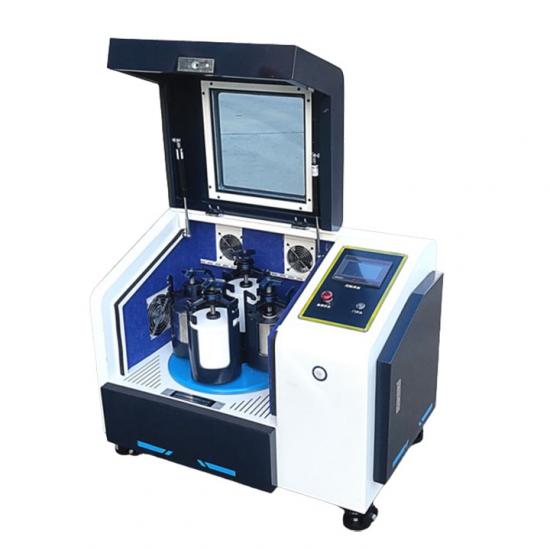

PBM 시리즈 행성 볼 밀은 동일한 행성 메커니즘 디스크에 4개의 볼 분쇄 탱크가 장착되어 있습니다. 행성 디스크가 회전하면 볼 분쇄 탱크는 디스크 축을 중심으로 회전하고 동시에 자체 축을 중심으로 회전하여 행성 운동을 합니다. 탱크 내의 분쇄 볼은 고속으로 서로 충돌하여 샘플을 분쇄 및 혼합합니다. 본 제품은 다양한 입자 크기와 재질의 제품을 건식 및 습식으로 분쇄 및 혼합할 수 있습니다. 분쇄 제품의 최소 입자 크기는 0.1 미크론(1.0×10-4mm)입니다.



C.  기술적 매개변수

모델 번호	PBM- DT-4
볼 밀링 탱크 용량(ML)	50 0 ML ~ 10 00ML * 2
볼밀 탱크의 재질	선택 가능한 경강, 스테인리스강, 지르코니아, 마노, 코런덤, 텅스텐 카바이드, 나일론, 폴리우레탄, PTFE 등
연마 매체 재료	텅스텐 카바이드, 스테인리스 스틸, 마노, 지르코니아, 코런덤 등
캔당 최대 충전량	재료 및 분쇄 매체는 부피의 2/3를 초과해서는 안 됩니다.
사료 입자 크기	10mm 이하 취성재료, 기타 3mm 이하
방전 입자 크기	최대 0.1마이크론(재료 특성에 따라 다름)
회전 속도	최대 회전수는 35~515rpm이고, 최대 회전수는 70~1030rpm입니다.
속도비(회전:자전)	1:2
속도 제어 모드	주파수 변환 속도 조절
행성 디스크 드라이브 모드	기어 구동
작동 전압	단상 220V, 50HZ
호스트 모터 전력 및 주파수 변환 전력	0.75KW (모터 브랜드는 Dedong, 주파수 변환기 브랜드는 Deli Xi)
작업 방식	두 캔이 동시에 작동합니다
최대 연속 작업 시간	72시간
프로그램 제어	더욱 향상된 인간-기계 인터페이스 통합(4.5인치 터치스크린 구성), 자유로운 설정 및 프로그램 모드, 프로그램 모드는 9가지 공정 공식을 저장할 수 있어 편리하게 호출하고 저장할 수 있습니다. 또한, 전체 고정, 정방향, 역방향, 간격 대기 시간, 반복 교대 운전을 설정할 수 있으며, 장비의 실시간 운전 시 과전류, 과전압, 과부하 보호 경보를 설정할 수 있습니다. 온도 및 압력 매개변수 설정 페이지에서 온도와 압력의 상한 및 하한을 설정하여 분쇄 탱크 내 재료의 온도와 압력을 모니터링하고 제어할 수 있습니다.
무선 온도 및 압력 모니터링	저전력 압력 모니터링 센서를 사용하고 LoRa 확산 스펙트럼 무선 통신을 사용하여 최대 전송 전력은 22dBm이고 전송 거리가 길며 개방 거리는 3-5KM에 도달할 수 있습니다. 전체 산업용 칩 설계, 작동 온도 범위는 -40℃~+85℃이며 나사 고정 방식은 장비의 볼 밀링 탱크 덮개에 설치됩니다.
행성기구 윤활 모드	행성기구 전달 시스템은 기어박스 타입의 액체 오일 침지 윤활을 채택하여 전달 구성요소에 제때 윤활이 이루어지지 않아 발생하는 마모 문제를 해결하고, 소음을 줄이며 장비의 수명을 단축시킵니다.
장비 참조 크기(MM)	870(길이) *550(너비) *715(높이)
장비의 참고 중량(KG)	약 145개





D.  제품 특징

a. 전문적인 외관 디자인을 통해 장비를 제작하고, 케이스는 고정밀 레이저 커팅, CNC 벤딩 성형을 채택하여 관대하고 섬세하며 고급스럽고 안정적입니다.

b. e 유성 디스크와 구조 부품은 수치 제어 가공 기술과 질화 금속 열처리 기술을 통해 가공되어 회전축 부품의 내마모성을 보장하고 축 파손을 방지합니다. 변속 기어는 고온 내마모성이 뛰어난 비금속 및 금속 복합 정밀 기어로 제작되며, 기어박스는 안전하고 신뢰할 수 있으며 소음이 적고 오염이 없으며 손실이 적은 액체 오일로 윤활됩니다.

c. 유도등 장치 장착: 작업등은 적외선 인체 센서로 제어되며, 사람이 오면 불이 켜지고 사람이 걸어가면 불이 꺼져 편리하고 에너지 절약이 가능합니다.

d. 볼 분쇄 탱크는 행성 운동을 채택하여 분쇄 효율이 높고 입자 크기가 미세합니다.

마. 인버터는 저전압 및 과전류 보호 기능을 갖추고 있어 모터 등 전기 부품을 보호할 수 있습니다.

f. 기계 커버는 유압 폴 커버 타입을 채택하고, 전자기 안전 잠금 장치와 래치 타입 리미트 스위치를 통해 장비의 정상 작동과 작업자의 신체 안전을 보장합니다.

g. 창유리는 이중 진공 강화 유리를 사용하여 방음 및 소음 감소 효과를 제공할 뿐만 아니라 사용자의 안전을 보장합니다. 볼 그라인딩 챔버에는 흡음재가 장착되어 있습니다.

h. 전기 제어 부분은 독립 제어 박스 내장 장비 설계를 통해 5세트의 배기 팬이 강제로 열을 배출하여 내부 순환 및 외부 순환 방식의 열 방출 시스템을 형성합니다.

i. 중심이 낮고 성능이 안정적이며 구조가 컴팩트하고 조작이 편리하며 안전하고 신뢰할 수 있으며 소음이 적고 오염이 없으며 손실이 적습니다.

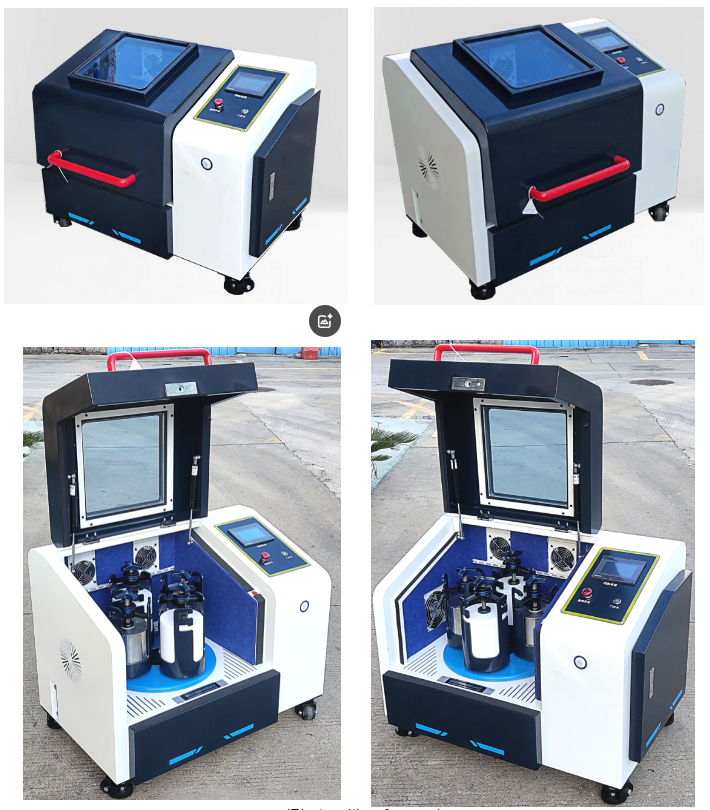

E.  고급형 행성 볼밀 제품 관련 사진

(참고 사진)

1 표준 수출 포장: 내부 충돌 방지 보호, 외부 수출용 나무 상자 포장.

2. 고객 요구 사항에 따라 익스프레스, 항공, 해상 운송을 통해 가장 적합한 방법을 찾아 배송합니다.

3. 배송과정에서 발생하는 손상에 대해 책임을 지고, 손상된 부분을 무료로 교환해 드립니다.
