제품 모델

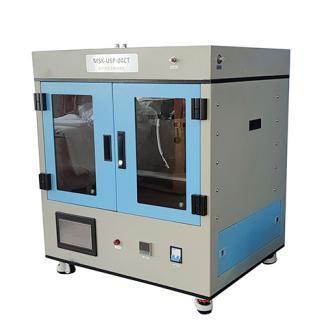

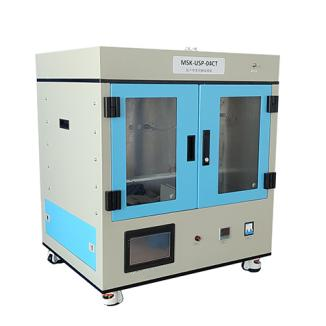

MSK-USP-04C T

제품 특성

1.PLC 프로그램 제어, 터치스크린 조작이 간편합니다.

2. 동기 풀리 연결 선형 가이드 레일 구조를 채택하여 고속, 저소음입니다.

3. 판금 프레임 구조로 외관이 아름답습니다.

4. 다양한 노즐을 교체할 수 있으며, 높이를 조절하여 분무 표면에 가장 효과적인 효과를 얻을 수 있습니다.

5. 노즐에는 공압 보조 장치가 장착되어 있어 지정된 영역에 분무된 용액 입자의 침전을 효과적으로 제어할 수 있습니다.

설치 조건

1. 온도 및 습도 : 10-85%RH (25℃에서 결로가 없을 것) 온도 : 5-45℃.

2. 장비 주변에 강한 소스 및 부식성 가스가 없으며, 주변 공간은 200mm 이상이어야 합니다.

3. 수원: 수요 없음

4. 전원 공급 : 단상 : AC220V 50Hz 국가 표준 3극 소켓 16A는 반드시 접지되어야 합니다.

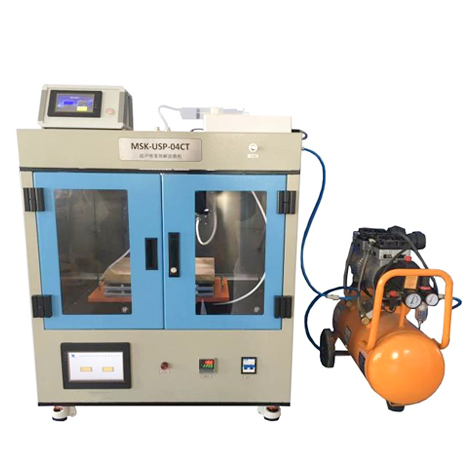

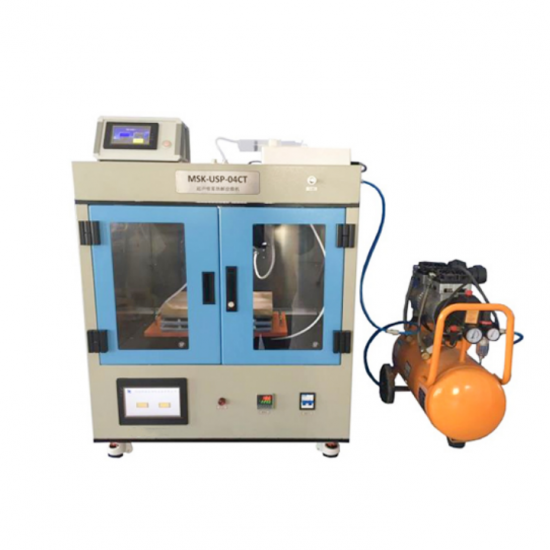

5. 공기원 : 압축가스(공기압축기) > 0.4Mpa

6. 작업대 : 권장 크기: 1000x800x550mm, 150Kg 이상의 견고한 플랫폼을 지탱

7. 환기 장치: 장치는 배기 파이프라인에 연결되어야 합니다.

주요 매개변수

1. 전원 포트: AC220V 50Hz 16A

2. 메인 엔진 총 출력 : 2.8KW (공기 압축기 제외)

3.X 축 이동거리: 1~300mm

4. Y 축 이동거리: 1~220mm

5. X축 속도 범위:

수동 조작 제어: 10-300mm/s

자동운전 제어 : 10-600mm/s

6. Y축 속도 범위:

수동 조작 제어: 10-300mm/s

자동운전 제어 : 10-600mm/s

7. 층 간격: 1-100mm

8. Z축 수동 최대 조정: 90mm

9. 분무 노즐: CSA40-1

버섯머리 : 더 넓은 분사 직경 -40mm 1개

CSA40-2 원통형 팁: 좁은 스프레이 직경 -20mm 1개

10. 초음파 노즐 주파수 : 40KHz±10% :

11. 최대 초음파 출력: 200W

12. 입자 크기: 10-20um

13. 유량 : 0.6pl-4ml/min

14. 점도: ≤100cps

15. 고형분 함량 : ≤10%

16. 배기구 : Φ75mm

17. 호스트 작동 제어 모드: 7인치 터치스크린 + AT 지능형 온도 제어 미터

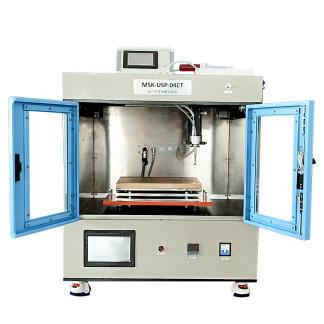

18. 주조 구리 가열판 표면 크기: 350×240mm

19. 가열 범위 : 실온 -300℃

20. 가열 전력: 2.5KW

21. 분사 펌프 치수: 250×65×50 mm

22. 액체 주입 속도: 0.001-20 mm/min

23. 미세 조정 속도: 0.001-10 mm/min

24. 주사기 직경: 0.04-30mm

25. 표준 주사기 용량: 20ml

26. 스트로크 설정 범위: 0.01-90mm

27. 조작 제어 모드 : 4.3인치 터치스크린 독립 설정(및 호스트 연동 조작)

28. 펌프 전력: ≤50W

29. 펌프 전원 공급 포트: DC24V (표준 "전원 어댑터" 입력: AC100-240V 50/60Hz 출력: DC24V 3.75A)

30. 제품 사양:

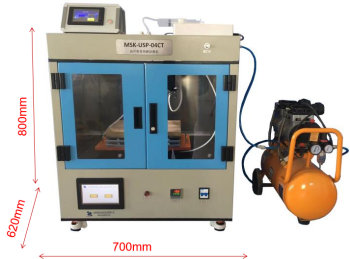

크기: 700×620×800mm

총 중량: 120kg

메모:

1. 본 장비의 전원 공급은 국내 표준 AC220V 50Hz 전원 공급이며, 실제 전원 공급은 제품 뒷면의 라벨 매개변수에 따라 결정됩니다.

2. 분사 펌프는 독립적인 전원 어댑터에 전원을 공급하고, 매개변수를 독립적으로 설정하고, 호스트에서 시작합니다.

1

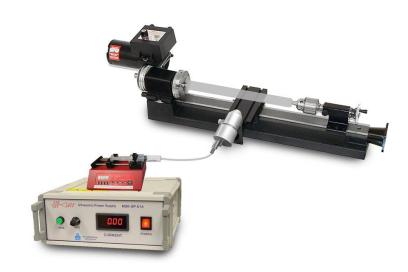

카테터 코팅

(선택 과목)
