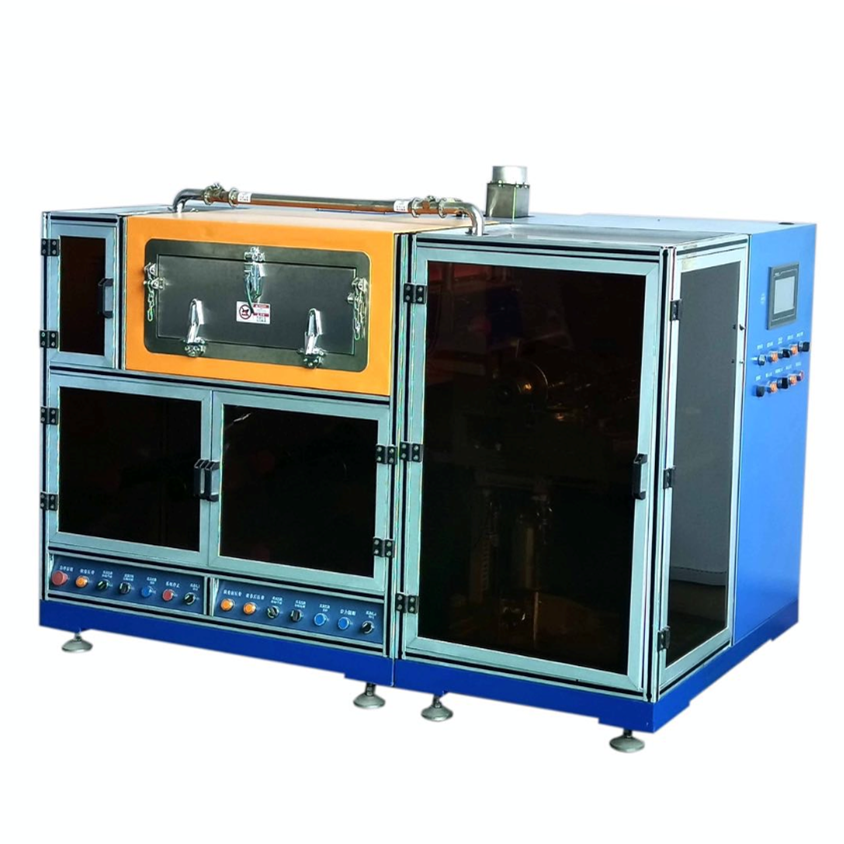

연속 코팅 및 간헐 코팅을 위한 배터리 생산 슬릿 압출 슬롯 다이 전극 코팅기

특징:

* 연속적, 간헐적 및 기타 형태의 코팅을 구현할 수 있습니다.

* 슬릿 압출 코팅 방식으로 코팅 정밀도가 높고 코팅 일관성이 우수합니다.

* 기판 장력 제어, 안정적인 벨트, 교정 장치의 구성;

* 열풍 오븐, 상하 양면 통풍, 건조 효과가 좋습니다.

*PLC 제어, 터치스크린 조작으로 사용이 간편합니다.

코팅 장비 크기 및 무게: 크기 L1800*W1050*H1300mm

무게: 약 600KG 장착 캐스터 풋

설치 환경 요구 사항

1) 기계 헤드의 주변 온도는 25~30°C이고, 나머지는 10~40°C입니다.

2) 기계 헤드의 상대 습도는 RH ≤ 35%, 음극 RH ≤ 98%, 나머지는 RH ≤ 98%입니다.

지원 시설

1) 전원 공급 : 3PH 380V, 50HZ, 전압 변동 범위 : +8%~–8%; 전원 공급 총 전력 10KW;

2) 압축공기 : 건조, 여과 및 전압 조절 후 : 출구 압력은 5.0kg/cm2 이상입니다.

 우리는 여전히 당신에게  프리미엄 슬롯 다이 코터를 제공하겠습니다  !

기능:

아니요.	목	기술적 매개변수	주목
1.	시스템에 적합	3원계, 리튬철인산, 리튬코발트산, 리튬망간산, 흑연, 실리콘카본 등 배터리 양극 및 음극판 코팅 공정 시스템

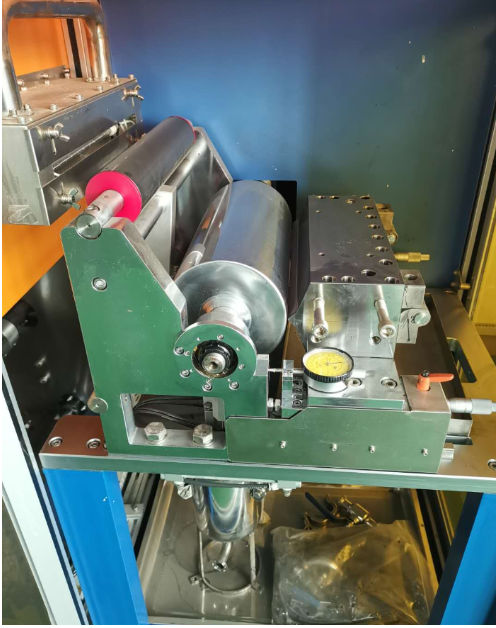

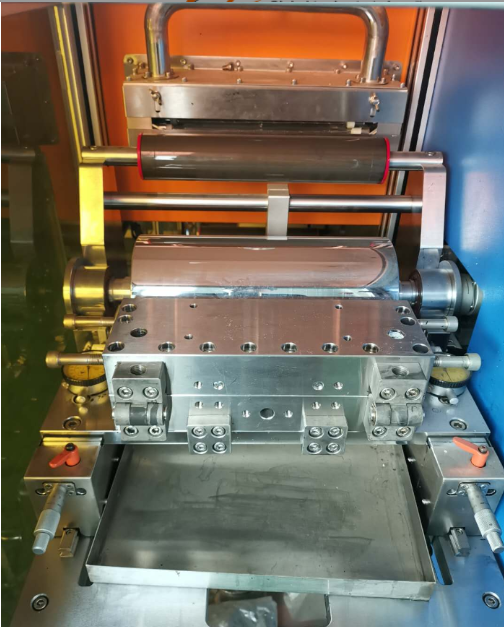

2.	코팅 방법	연속코팅, 간헐코팅	슬릿 압출 코팅 방식
3.	오븐 섹션 번호	1구 0.8m 오븐
4.	코팅 속도	0 ~ 0.5m/분	건조 조건에 따라 다릅니다
5.	작동 기판 두께	알루미늄 호일(Al) : 8 ~ 30um 구리박(Cu) : 6 ~ 30um
6.	롤 표면의 설계 폭	300mm
7.	코팅의 폭을 확보하세요	240mm 미만
8.	홈롤	Φ150mm
9.	정밀 코팅	±1.5㎛
10.	페이스트 점도에 적합	2000~12000(mPas)
11.	단면 건조 코팅 두께 범위	10~250㎛
12.	용매 특성	유성 용매 NMP (sg = 1.033, p. = 204℃)
		수용성 용매 H2O/NMP (sg = 1.000, p. = 100℃)
13.	고형분 함량 범위에 적합	20~85%
14.	코팅 치수 정확도(mm)	L≤±1,W≤±0.4	L:길이 방향 W:폭 방향
15.	전면 및 후면 정렬 정확도(mm)	L≤±1,W≤±0.4





건조 터널

아니요.	목	기술적 매개변수	주목
1.	오븐 구조	2중 독립 가열, 상하 배열
2.	오븐 길이	0.8미터/구간
3.	조직	SUS304 스테인리스 스틸
4.	온도 조절	정상 작동 온도 제어, 과열 모니터링 알람 보호 제어, 주 난방 전원 공급 차단으로 구분되어 있으며, 각 섹션은 완전히 독립적으로 제어됩니다.
5.	난방 모드	전기난방, 온풍순환 구조
6.	단일 섹션 오븐 가열 전력	6KW
7.	오븐의 온도	설계 Max150℃, 오븐 내부 단일 구간 온도 ±2.5℃ 이하
8.	불어오는 길	상하 공기 송풍기, 상하 공기실 공유 가열체
9.	바람의 구조	에어 노즐 슬롯은 특수 몰드 슬롯을 사용합니다.
10.	풍력 터빈 제어	접촉기 제어
11.	난방 제어	솔리드 스테이트 릴레이
12.	팬 소재	SUS304 스테인리스 스틸
13.	용매 회수 시스템	선택 과목



와인딩 메커니즘: 기능은 다음과 같이 와인딩과 동일합니다.

아니요.	목	기술적 매개변수	주목
1.	행진을 바로잡다	콘센트를 설치하세요
2.	긴장	일정한 장력의 자동 제어
3.	설치 구조	강철 프레임은 안전하게 설치되어야 합니다.
4.	되감기 공기 팽창 샤프트의 수	1세트	원암 와인딩

1 표준 수출 포장: 내부 충돌 방지 보호, 외부 수출용 나무 상자 포장.

2. 고객 요구 사항에 따라 익스프레스, 항공, 해상 운송을 통해 가장 적합한 방법을 찾아 배송합니다.

3. 배송과정에서 발생하는 손상에 대해 책임을 지고, 손상된 부분을 무료로 교환해 드립니다.
