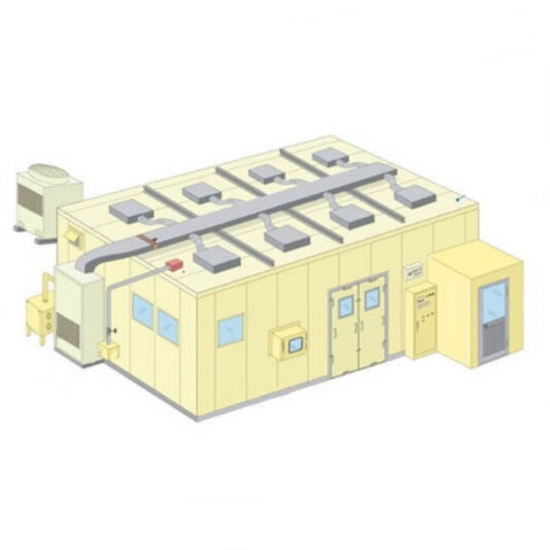

1.1. 각 구역의 정화 요건:
제습 구역 | 면적( ㎡ ) | 키 ( m ) | 체적 ( ㎥ ) | 온도 ( ℃ ) | 이슬점 ( ℃ ) | 사람 |
건조실​ | 18 | 2.1 | 37.8 | 2 5 ±3 | ≤-40 | 3 |
1. 2 사이트 요구 사항
1. 사용자는 필요에 따라 장치 연결부 에 물, 전기 및 공기 공급원을 공급합니다 . 사용자는 제습 장치, 천장형 에어컨 장치, 냉장 장치 및 워터 펌프의 분배 캐비닛에 대한 주 전원 분배를 담당합니다 . 수돗물은 장비의 보급 지점에 연결되고, 배관(공급 공기, 배기 공기, 환기 공기, 냉각수)은 제습 에어컨 장치와 냉각수 칠러의 인터페이스에 연결됩니다.
2. 사용자는 장비의 시멘트 기초 생산에 대한 책임을 집니다.
2. 제습 및 온도 조절 장비 목록 :
2.1 지역 장비 사양 목록
아니요. | 장비 이름 | 공급 공기량(m³ / h) | 단위 모델 | 수량 | 사용 영역 |
AHU-1 | 회전식 제습기 유닛 | 3700 | 티맥스 - 37 0 0 SCH | 1 | 건조실 |
3. 선정 설계를 위한 계산 기준:
3.1. 여름철 사용자를 위한 신선공기 설계 매개변수: 시스템 안정성을 높이기 위해 실외 설계 매개변수를 불량 작업 조건의 매개변수로 삼고 건구 온도는 35 ℃ , 상대 습구 온도는 75%, 절대 수분 함량은 27g/kg으로 설정했습니다.
3.2. 시스템 부하: 가벼운 노동 강도는 열을 발생시킵니다(80-100w/h. 인); 인클로저 구조의 종합 열 부하는 시스템 레이아웃과 실내 열원에 따라 60-110w/m2로 계산되며, 높이 보정 계수는 2%입니다. 설비 열 부하는 유형에 따라 설치된 전력의 10%-20%로 계산됩니다.
3.3. 습도 생산: 온도가 23 ℃ 일 때 , 가벼운 노동 강도의 인원의 습도 생산은 (80-100g/h.person)이다; 공조실의 환기 및 습도 부하는 공조실의 0.1-0.2 공기 교환 투과율에 따라 계산한다; 환기 수분 침투 부하는 환기 침투량의 1%-3%인 환기 공기량을 기준으로 계산한다; 저습 건조실의 환기 수분 부하는 공조실의 수분 생산량 2-5g/m2에 따라 계산한다;
3.4. 시스템 풍량: 신선한 공기량(20-50m3/h, 사람)과 건조실 내 양압 유지를 위해 5-10Pa가 필요하며, 건조 시스템의 습도 기울기를 확보해야 합니다.
4. 단위 선택 매개변수 표 및 시스템 흐름도:
4.1 공조 시스템 선정 설계 계산표 구성:
1. 주요 장비 유형 선정 설계 계산표: (설계 기준은 기술 제안서 설명 참조) | |||
아니요. | 지역 분류 | 항온항습구역 | |
0 | 제습 장치 번호 | AHU-1 | |
1 | 워크숍 이름 | 건조실 | |
2 | 면적(M2) | 18 | |
3 | 천장 높이(m) | 2.1 | |
4 | 볼륨(M3) | 37.8 | |
5 | 온도 및 습도 요구 사항 | T ≤ 2 5 ℃ 이슬점 ≤ -40 ℃ | |
6 | 환기 시스템의 침투 하중(g) | 261 | |
7 | 건조실의 인클로저 열 부하(W) | 3102 | |
8 | 설계 공기량 | 3700 | |
9 | 장비 모델 | JD - 3700SCH | |
10 | 설계 환기율 | 97.9 | |
1 1 | 설계 제습 용량(g/h) | 261 | |
12 | 설계 열 제거(W) | 3102 | |
13 | 공급 공기 온도 및 이슬점 | 13 ℃ | |
14 | 공기량 CMH | 신선 공기량(CMH) | 600 |
러너의 제습 풍량 | 4200 | ||
재생 공기량(CMH) | 500 | ||
공급 공기량(CMH) | 3700 | ||
15 | 장비 에너지 소비 KW   | 재생가열전력(kw) | 25 |
재생 팬 전력(kw) | 0.75 | ||
치료용 팬 전력(kw) | 3 | ||
러너 드라이브의 모터 출력(kw) | 0.13 | ||
여름 총 전력(kw) | 29 | ||
16 | 냉방 부하(kw) | 41.7 | |
4.2. 시스템 흐름도:
AHU-1은 러너 제습 장치의 TMAX-3700SCH 시스템 흐름도를 선택합니다.
참고사항: 러너 제습 유닛은 다음으로 구성됩니다: 1차 필터 섹션, 전단 냉각 섹션, 러너 제습 섹션, 후단 냉각 섹션, 블로워 섹션, 재생 시스템, 제어 시스템 및 냉장 시스템.
6. 부품 목록
6.1. 회전식 제습 장치의 주요 구성 요소 목록:
단위 부품 | 재료 소개 | 상표 | 사양 |
수입 제습 러너 | 스웨덴 PROFLUTE와 미국 고품질 실리카겔 분자체 또는 분자체 복합 러너를 채택했습니다. 러너는 최대 82%의 흡습제 사이징률을 갖고 있으며, 저온 및 저습 환경에서 강력한 수분 흡수 용량, 고온 저항 강도 및 긴 사용 수명을 갖습니다. | 맞춤 제작 | 프런트 러너 실리카겔 / 리어 러너 실리카겔 분자체 |
유닛 박스, 프레임 | 국제적으로 널리 사용되는 모듈형 방한 교량 설계를 채택하여, 폴리우레탄을 충진한 고품질 이중 컬러 강판을 일회성 발포 및 성형 방식으로 제작했습니다. 알루미늄 합금 프로파일 프레임은 외관이 미려하고 콤팩트하며, 뛰어난 온습도 단열 효과를 제공하며 결로 현상이 발생하지 않습니다. | 이종 알루미늄 | 박스보드 내외부보드 0.5mm 컬러강판 / 박스보드 단열층 30mm 폴리우레탄 |
표면 쿨러 | 투명한 수막 골판지 알루미늄 핀을 확장하여 연결하는 데 이음매 없는 구리 튜브를 사용하면 열교환 효율이 높고 공기 저항이 적으며 내구성과 신뢰성이 뛰어납니다. | TMAX 커스텀 시계 쿨러(신선한 공기/중간/후면 쿨러 세트) | 15.88 구리 파이프*0.5mm |
재생 전기 가열관 | U자형 와인딩 시트 스테인리스 스틸 전기 가열 막대 | 티맥스 | 2KW 입력 전력 |
필터 | 반복 세척이 가능하며 수명이 깁니다. 한 번 사용하면 됩니다. | 티맥스 | 1차 효과 필터 플레이트 유형 G4/중간 효과 백 유형 F6 |
원심 팬 | 고효율, 저진동, 저소음, 안정적이고 신뢰할 수 있는 성능, 절연 등급 F, 보호 등급 IP54의 원심 팬. 과열 보호 장치 내장 | 자오칭더통 또는 동등품 | 6-35 시리즈 |
러너 기어 모터 | 정확한 기어 결합, 무소음, 긴 수명, 온도 제어 보호 장치가 있습니다. | 대만 동리 또는 동등 | 5IK 시리즈 |
러너 체인 | 자동 편차 보정, 자동 장력 조절 | 티맥스 | / |
전기 제어 | 전기 제어는 지멘스 슈나이더 일렉트릭의 오리지널 제품을 채택했습니다. 이 시스템은 회생 팬, 런너 모터, 런너 정지 및 회생 가열 연동 보호, 회생 가열 과열 보호 등 다양한 보호 기능을 갖추고 있으며, 케이블은 진룽위(Jinlongyu) 브랜드 제품을 사용했습니다. 제어, 계측, 신호, 보호, 조정 등의 기능을 통합적으로 제공합니다. | 쿤룬 해안/지멘스 | S7-200CN PLC/MCGS 컬러 디스플레이/3TB/F Siemens 접촉기/IC65 Schneider 공기 스위치 |
내부 구조 | 냉간 압연판 베이킹 페인트/스프레이 공정 생산, 내식성, 내노화성 | /슈나이더 | 2mm 아연도금강판 베이킹페인트 |
바닥 표면수 수용 장치 | 304 스테인리스 강판 | 티맥스 | 2mm 스테인리스 스틸 |
물 유지 장치 | 저항성이 낮고, 무게가 가벼우며, 내식성, 내노화성이 우수합니다. | 티맥스 | 100mm 소수성 습식커튼 |
러너 씰 | 재생 가열에는 VITRON 고온 내성 실리콘 불소 고무가 사용되었으며, 런너의 원호 씰에는 실리콘 고무 내마모성 씰이 사용되었습니다. 처리 구역과 재생 구역 사이의 압력 차이는 최대 1200Pa까지 가능하여 기밀성을 보장합니다. | 티맥스 | 빨간색 실리콘 실링 스트립(12CMX2.3MM) |
유닛 섀시 | 14/6채널 강철용접, 2차 아스팔트 페인트 분무 공정 | 티맥스 | 14/6 채널 강철 |
