고성능 NMP 용매 회수 시스템

나 、 시스템 원리 소개

코팅 공정에서 NMP 용매는 가열 후 증발합니다. NMP 회수 장치는 휘발성 가스를 단계적으로 응축하고, 다단계 응축을 통해 가스 내 NMP 농도를 점진적으로 감소시킨 후, 최종적으로 정제된 가스를 배출합니다.

II 、 시스템 구성

회수 시스템은 용매 NMP 회수 호스트, 지능형 제어 시스템, 공기 덕트 시스템, 수로 시스템, 용매 NMP 수집 시스템 및 테일 가스 처리 시스템으로 구성됩니다.

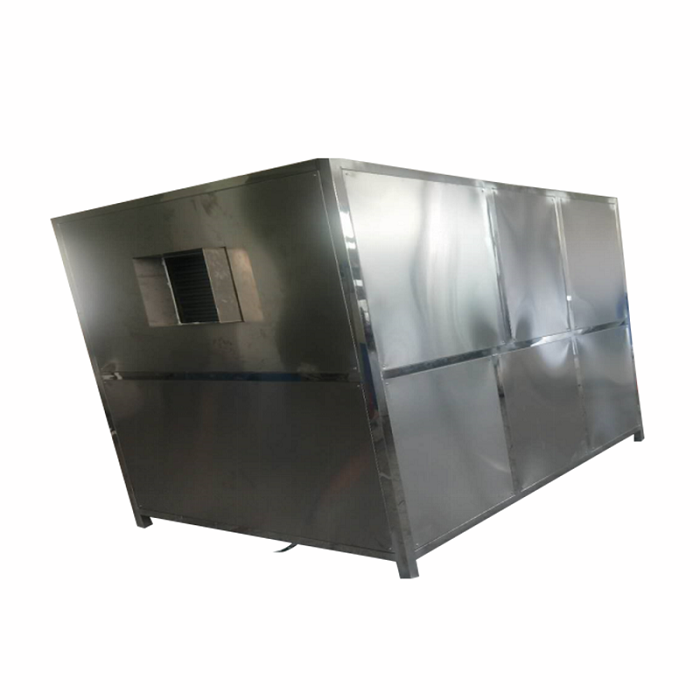

장비 소개

1. 장비의 목적

QR 시리즈 장비는 주로 리튬 배터리 산업에서 사용됩니다. 이 장비는 리튬 배터리 제조의 코팅 공정에서 발생하는 NMP 폐가스를 처리하는 고성능 환경 보호 장비입니다.

2. 장비 특성

NMP폐가스는 수냉 및 분무방식으로 처리 및 정제되며, 고효율 회수기능과 고효율 정화효과를 가지고 있습니다.

이 장비는 명확한 지침이 있어 쉽게 작동할 수 있습니다.

결합된 디자인으로 주요 구성 요소를 쉽게 분해하여 유지 관리할 수 있습니다.

사용자에게 높은 경제적 이익을 제공하는 고효율 NMP 회수



3. 장비의 주요 기술 매개변수:

2.3.1.NMP 회수 장비의 기술적 매개변수 :

가. 배기온도 : ≤ 120℃

B. 처리 공기량 : 30000m³/H (가변 주파수 속도 조절)

C. 회수율: ≥ 95%, 계절 오차 ≤ 3%

D. 회수된 폐액의 농도 ≥ 85%, 계절오차 ≤ 3%

마. 배기가스 배출농도 : <50mg/m³ Ie <12.3ppm

F. 회수시스템 작동전력 : 25kW *1대



4. 기타 장비 요구사항

각 양성 코팅 기계에는 NMP 회수 장비 1세트가 장착되어 있습니다.

①  시스템 전원 요구 사항: AC380V, 50Hz, 3상 5선식.

②  본체 회수장치 크기 : L3000*W1800*H2500

③  바닥면적 : 10000*2000

④  정화탑 크기 :  Φ  1500*3200.

⑤  추위 : 36P.

⑥  각 장비 세트의 순중량 : 2T, 작동중량 : 4T.

⑦  에어덕트; 아연도금강판 및 스테인리스강으로 제작 (고객과 협의 후 제작 가능)

⑨  순환수관 : PVC관.

⑨  전기 부속품으로는 친트 공기개폐기, 교류접점, 열동계전기, 위상순 보호계전기, 시간계전기 등이 사용된다.

⑩  점멸 경보 기능이 있는 자동 제어 시스템을 설계합니다.

⑪  더 나은 방열을 위해 이 시스템은 독립적인 냉각탑을 사용하여 순환 냉각수를 공급합니다.
