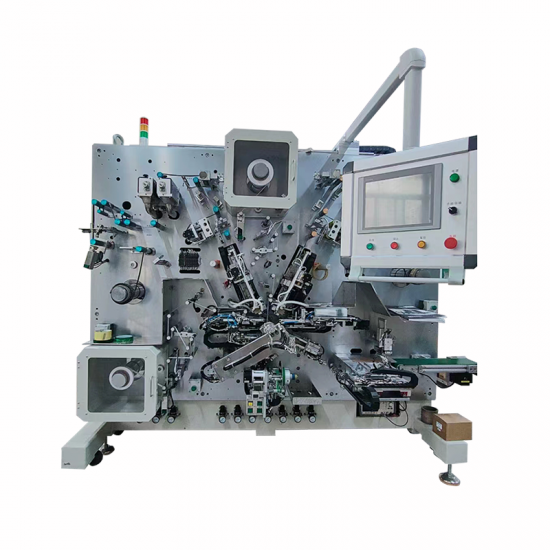

원통형 셀 생산용 자동 권취기

1. 장치 설명

본 장비는 원통형 리튬 이온 배터리 셀 생산에 사용되며, 배터리 생산의 핵심 장비 중 하나입니다. 작업 과정은 대략 다음과 같습니다. 활성 풀림 후, 필름 제조 메커니즘을 통해 제작된 양극 및 음극 극편과 격막은 장력 제어, 먼지 제거, 공정 편차 보정, 철분 제거, 격막 정전기 제거, 품질 모니터링 등의 작업을 거쳐 가이드 휠과 극편 가이드 메커니즘의 안내를 받아 권취부로 들어갑니다. 권취 생산이 완료되면, 단락 감지를 위해 조작기로 전기 코어를 제거하고, 광전 계수 후 컨베이어 벨트를 통해 수집 플랫폼으로 이송합니다. 제조 공정 중 부적합 제품이 발견될 경우, 운송 과정에서 제거되어 부적합 제품 수집 상자에 보관됩니다.

2. 입고 자재 소요량

2.1 양극판과 음극판

1) 넓은 슬리팅 허용 범위

A: 0.1mm 이내

코팅 폭 방향의 편차

두께 : 3% 이내

2) 파형, 굽힘, 휘어짐

파형 없음(단면의 결함을 말함)

휘어짐(절단 후 절단부의 극편이 말려짐)

사문석 오차: 극 조각 유닛 길이의 사문석 오차는 0.3mm/1m 미만입니다.

3) 테이프 연결에는 빨간색 또는 녹색 및 기타 눈에 잘 띄는 색상의 테이프를 사용하여야 합니다.

감지하고, 단일 롤이 권취 장소에서 배출되어야 합니다.

4) 최종 마킹 : 원래 릴의 소재로 사용된 신호와 코팅되지 않은 부분

터미널의 길이는 1m 이상입니다.

2.2 분리막

1) 슬리팅 폭 허용 오차: ± 0.05mm

2) 파형, 굽힘, 스커트 모양에 대한 시각적 판단은 제외됩니다.

3) 최종 채점: 최종 점수는 피로 신호로 녹색 또는 검은색으로 표시될 수 있습니다.

3. 기술 사양 및 기능

3.1 적용 가능한 재료 사양

전극 조각 의 너비 범위 ( 탭 제외 )

9-80mm

탭 의 노출 된 길이

8- 2 5mm

전극 조각 단위 의 길이

1 50-1500mm

전극 조각 풀림 직경

φ400mm

바늘 직경

1.8-6mm (최초로 3mm 직경 바늘 장착 )

분리기의 풀림 직경

φ300mm

분리기 폭 범위

1 0 -75mm

권취 직경

φ6mm-φ20mm

풀림 코어 의 내경

φ76.2mm

테이프 의 종료

배터리 를 반 사이클 에서 한 사이클 반 정도 감아 줍니다 .

종단 테이프 폭

20~ 60m

종단 테이프 권취 코어 의 내경

76.2m
