실험실 프리즘 전지 배터리 연구를 위한 전해액 주입기

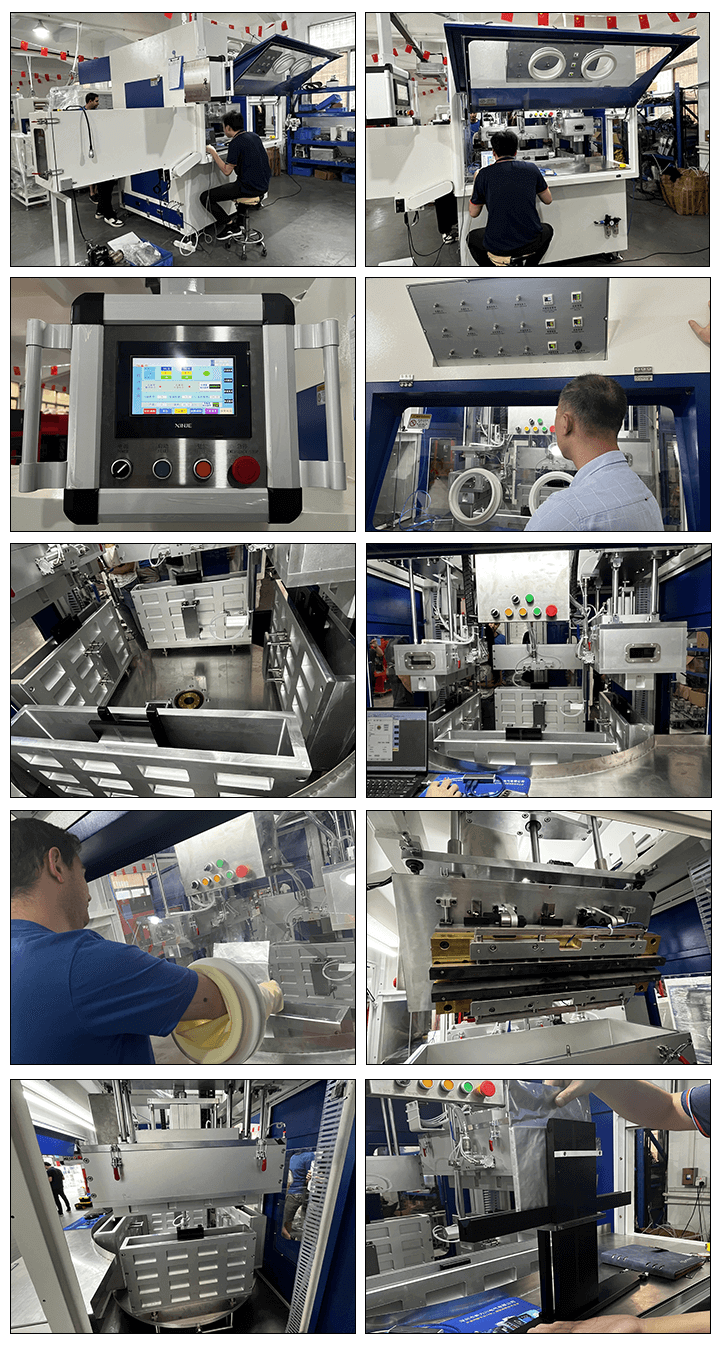

1. 장비 개요

적용 범위: 알루미늄 쉘 배터리 액상 주입 공정, 적용 배터리 모델: 외부 치수, 두께 15-30mm, 너비 65-148mm, 높이 130-145mm; 구멍 위치는 다음 그림과 같이 고정됩니다.

주입량: 기준 주입량은 150g이며, 실제 생산 용량은 세포 밀도, 주입량, 세포 흡입 속도에 따라 달라집니다.

압축 공기: 0.5-0.8Mpa(고객 제공)

진공: -0.090.095 Mpa(고객 제공)

건조가스(질소) : 작동압력 1Kpa~40Kpa(고객 제공)

이슬점: 없음

장비 색상 : 스테인리스 스틸 및 알루미늄 합금 자연색



2. 프로세스 흐름

1. 배터리를 고정장치에 설치합니다(수동 작동).

2. 배터리가 장착된 고정물을 액체 주입 스테이션에 올려놓고 안정화 시킨다(수동 작동)

3. 타워 아래의 발 페달을 누르고 주입 바늘을 배터리 입구에 맞춥니다.

4. 하단 저장 탱크와 배터리가 진공 작업을 시작하고, 동시에 주입 펌프 프로그램이 시작됩니다. 전해액은 설정된 양만큼 상단 저장 탱크로 주입됩니다(펌프는 자동으로 작동합니다).

5. 상단 컵 충전이 완료되면 상단 및 하단 컵 중간의 밸브가 열립니다. 하단 저장 탱크와 배터리는 진공 상태이므로 전해액이 자동으로 하단 저장 컵과 배터리 내부로 유입됩니다.

6. 그 후, 다음 컵과 배터리 위치는 진공과 질소로 교대로 작동하며, 프로그램은 설정된 시간, 주파수, 압력 값 등에 따라 진공과 질소로 교대로 순환합니다(자동 완료). 이를 통해 전해액이 전극에 빠르게 흡수됩니다.

7. 흡수가 완료되면 장치는 소리와 빛을 통해 과정 완료를 알립니다. 이때 배터리 상자를 제거하거나 다음 과정(수동 작동)으로 진행하십시오.



3. 기술적 매개변수

아니요	장비 매개변수	매개변수	메모
1	외부 치수	길이 1000mm X  너비 700mm X  높이 880mm	자세한 내용은 실제 제품을 참조하세요.
2	상부 및 하부 저수지	사이즈 : 길이 120mm *  너비 160mm *  높이 130mm
3	쟁반	각 트레이에는 배터리 5개(사각형 알루미늄 쉘 배터리)를 넣을 수 있습니다.
4	전기 펌프	동적 씰링 링이 없는 28mm 세라믹 싱글 헤드 전기 펌프	단일 펌프 헤드 액체 출력 0.1-10ml 조절 가능
5	펌프 속도	속도 1~60회전/분 (속도가 높을수록 사출속도가 빨라집니다)
6	단일 펌프 정확도	싱글헤드 펌프의 액체 주입 정확도는 ±0.5% 이내이며, 단일 원의 경우 0.05-10.0g입니다.	보충 펌프
7	단일 펌프 크기	480mm * 150mm * 160mm (외부 치수 참조)	자세한 내용은 실제 제품을 참조하세요.
8	장비 무게	850kg 바닥 지지력: ≥ 400kg/m²	자세한 내용은 실제 제품을 참조하세요.
9	작동 공기압	0.1-0.45MPa/cm² (즉, 0.1-0.45Mpa)
10	정격 전력	1.5KW	자세한 내용은 실제 제품을 참조하세요.
11	활용률	≥ 97% (취약부위 제외 장비 자체에 의한 고장)

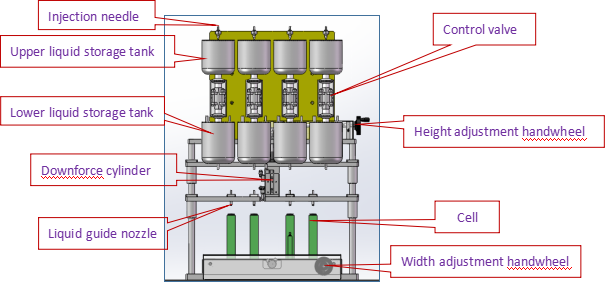

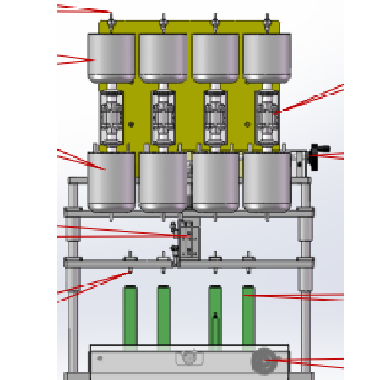

4、진공주입성분 분포의 개략도:

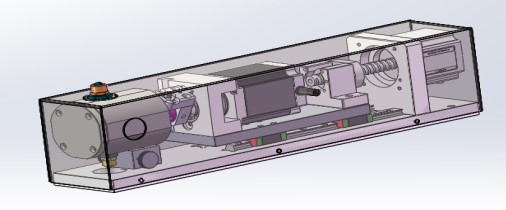

액체 주입 펌프(그림은 참조용)      모델: DDB-10ml-1A

디지털 가변 펌프, 매개변수 조정, 나사를 손으로 조일 필요 없음;

초당 최대 액체 주입 속도: 회전당 10g

정확도: 10g/회전 0.25% 미만

제어 방식, 외부 PLC를 자동으로 제어할 수도 있고, 외부 풋 스위치를 수동으로 작동할 수도 있습니다.



액체 주입기의 개요 치수:

1. L600mm x W700mm x H880mm 크기이며, 각 면에 작업대가 하나씩 있습니다. 액체 주입기는 알루미늄 합금+PVC+금속 재질로 제작되었습니다.

2. 상단 및 하단 액체컵과 흡입컵은 부식 방지 스테인리스 스틸로 만들어졌으며, 밀봉 링은 부식 방지 재질로 만들어졌습니다.

3. 배터리 고정 브래킷은 부식 방지 PVC로 만들어졌습니다.

4. PLC가 DELTA/Huichuan Inovance를 채택함;

5. 실린더는 대만 에어택(Taiwan AirTAC)에서 제공합니다.

6. 장비의 공압부품은 AirTAC/STNC Sono Tiangong 제품과 유명 브랜드를 채택하였습니다.

7. 가이드 레일 슬라이더는 HIWIV 대만산 실버입니다.

8. 스테퍼 모터는 Leisei LEADSHINE/R&D 제어를 채택했습니다.

9. 터치스크린 비닐론 WEINVIEW.

10. 단일 헤드 전기 액체 주입 펌프 장착;

11. 자동 전해액 공급, 저장 및 정압 시스템을 갖추고 있습니다.



5、장비 기능 및 설명:

1. 배터리 트레이: 트레이 2개가 구성되며, 각 트레이에 배터리 5개가 설치됩니다(핸드휠로 수동 조정).

2. 주입효율 : 배터리 5개/20분 (주입량 150g 기준이며, 실제 주입량에 따라 달라질 수 있습니다).

3. 완전한 기능: 건전지를 브라켓에 수동으로 설치한 다음, 주입 스테이션에 놓아 위치를 조정하고, 흡수가 완료되면 자동으로 주입, 진공, 흡수하고 알람을 울리며, 배터리를 설치하기 전에 수동으로 배터리를 제거할 때까지 기다립니다.

4. 액체 주입 정확도 요구 사항: 액체 주입 정확도는 ± 0.5%입니다.

5. 액체 주입량은 0~150g(수동 조작)으로 조절 가능합니다.

6. 진공 펌핑 시간, 진공도, 액체 주입 펌프 회전 수, 가압 압력, 시간을 설정 및 조정할 수 있습니다.

9. 진공 펌핑 시간, 진공도, 가압 압력, 가압 시간 등은 터치 스크린에서 설정 및 조정할 수 있으며, 구매자는 외부 직렬 포트를 통해 원격으로 제어할 수 있습니다.

10. 장비의 모든 부속품은 부식 방지 재질로 제작되어야 합니다.



6. 장비의 주요 구성품 브랜드

아니요	이름		수량	메모
1	컨트롤러(PLC)	이노반스/달테/오므론	1세트	------
2	인간-기계 인터페이스	와인뷰/신제/MCGS	1세트	------
3	스테퍼 모터	달테/레이사이	3세트	액체 주입 X축 1세트와 펌프 1세트
4	스테퍼 드라이버	레이사이/야코	3개 단위	------
5	싱글 헤드 펌프	킹윈	1개 단위	단일 헤드 가변 분사 펌프
6	공압 밸브	난바/ZKV/추안나이	28세트	대용량 저장탱크, 전해액 저장탱크, 진공시스템
일부 예비 부품은 실제 구성에 따라 하나씩 나열되지 않습니다.



2. 예비 부품

아니요	이름	재료 품질	모델	수량
1	씰링 링	EPDM 고무	12 * 2	기본으로 2쌍 무료 제공
2	펌프 씰링 링 1	EPDM 고무	외경:  Φ 12 * 2	표준 구성 중 2개 무료 제공
3	펌프 씰링 링 2	EPDM 고무	외경 : Φ 38 * 2	표준 구성 중 2개 무료 제공



3. 주요 예비 부품 표

아니요	이름	수량	메모
1	컨트롤러(PLC)	1세트	------
2	인간-기계 인터페이스	1세트	------
3	액체 저장 및 공급 시스템	2세트	액체 저장 탱크, 제어 볼 밸브, 액체 레벨 스위치
4	스테퍼 드라이버	3세트	액체 주입 펌프
5	스테퍼 모터	3세트	액체 주입 펌프
6	단일 헤드 액체 주입 펌프	1세트	1단위 * 1
7	공압 밸브	28세트	액체 저장 탱크
8	실린더	2세트	------
9	까치발	2세트
일부 예비 부품은 실제 구성에 따라 하나씩 나열되지 않습니다.



7. 설치 환경 요구 사항

1. 설치 공간;

2. 압축공기 : 건조, 여과, 안정화 과정을 거친 후, 출구압력은 5.0~7.0kgf/cm²(즉, 0.5~0.7Mpa) 이상이다.

3. 전원 공급 장치: AC220V/380V/50Hz/60Hz;

진공 소스 요구 사항: 60L 캐비티의 진공도를 1.5초 이내에 0KPa에서 -90KPa로 높이기 위해 60mm 내경 진공 튜브를 통해 진공을 적용합니다.
