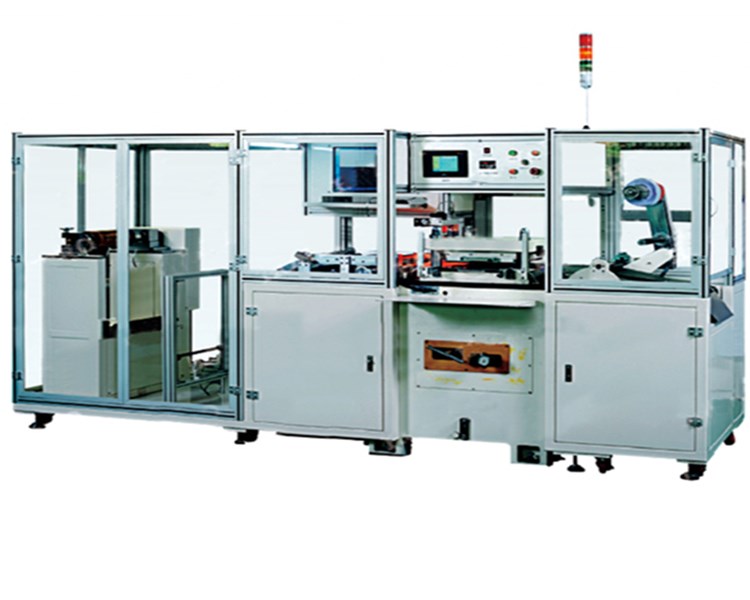

자동 파우치 셀 배터리 전극 다이 커팅 머신

기능

●  적층 기술 갭 또는 연속 코팅 시트 다이 커팅, 적층 공정 적용;

●  압연, 플로팅 롤 장력 제어, 공급 후 자동 보정 동작, 슬라이스 매니퓰레이터에 의한 자동 다이 커팅 성형 마킹은 자동으로 적재된 플레이트를 관리자에게 들어 올립니다. 전체 공정을 갖춘 캐리어에 의한 보조 운송, 단일 투입 단일 엔드, 편차, 장력 캐시, 먼지 등의 기능을 갖춘 캐리어; 잔여 재료는 캐리어 벨트를 통해 잔여 재료 수집통으로 운반됩니다.

●  슬리팅 도구 앞치마: 새로운 110 도구 앞치마,  Φ 110 블레이드, 반복적으로 연마된 상하 블레이드

하이라이트

●  롤링으로 자동 조정 및 플랫폼과 연결

●  플로팅 롤러 장력 폐쇄 루프 제어 재료 및 재료 보관 기능

●  단일 폐쇄형, 자동 보정 및 수집 기능이 있는 캐리어

●  플로팅 롤 스트립 장력 폐쇄 루프 장력 제어

●  브러시를 통해 먼지 흡입 장치로 캐리어 스트립

●  스트립을 정확하게 보정하기 위한 행진 사용

●  고정밀 광섬유 위치 지정 서보 정밀도로 길이 핀치 확인 후 공급

●  한 번에 여러 조각 다이 커팅 가능

●  스태킹 조작기가 자동으로 트로프에 투입

●  트로프가 양극/음극 높이에 맞게 적절히 조정

●  남은 재료가 있는 리테이너가 자동으로 남은 재료 배럴로 전달되어 수집

●  상단 콘형 롤링은 자동 레일카와 연결 가능(옵션)

●  공급 모드의 이중 정류 처짐으로 공급 정확도 보장

●  캐리어에 되감기 기능 있음(옵션)

●  자동 트로프를 스태킹 트로프 슬롯으로 교체하여 드로스트링 도킹(옵션)

●  갭 코팅, 연속 코팅 공정을 위해 유입 재료에 맞게 조정 가능

기술 매개변수 ：

목	HBMQ-350J(대)	HBMQ-450J(대)	HBMQ-530J(대)
조치	3700 × 1400 × 1850(길이 × 너비 × 높이)	3600 × 1750 × 1800(가로 × 세로 × 높이)	4200 × 1600 × 1900(가로 × 세로 × 높이)
무게	약 3.5T	약 4.5T	약6T
힘	AC 380V / 50HZ, 전력 4.5KW	AC 380V / 50HZ, 전력 7.0KW	AC 380V / 50HZ, 전력 8.5KW
공기원	>0.6Mpa, 20L/분	>0.6Mpa, 20L/분	>0.6Mpa, 20L/분
행동	>98%	>98%	>98%
최대 형성 면적	가로*세로: 330 × 260mm	가로*세로: 430 × 380mm	가로*세로: 530 × 400mm
적용 가능한 시트 범위	길이: 50-260mm, 너비: 30-320mm	길이: 60-430mm, 너비: 50-380mm	길이: 80-420mm, 너비: 50-530mm
버의 정밀도 형성	≤ 0.03mm	≤ 0.03mm	≤ 0.03mm
용량	10~35회/분	10~35회/분	10~35회/분
넓은 공급 재료	≤ 350mm	≤ 450mm	≤ 530mm
행동	>98%	>98%	>98%
절단 분말	≤ 0.5mm	≤ 0.5mm	≤ 0.5mm
