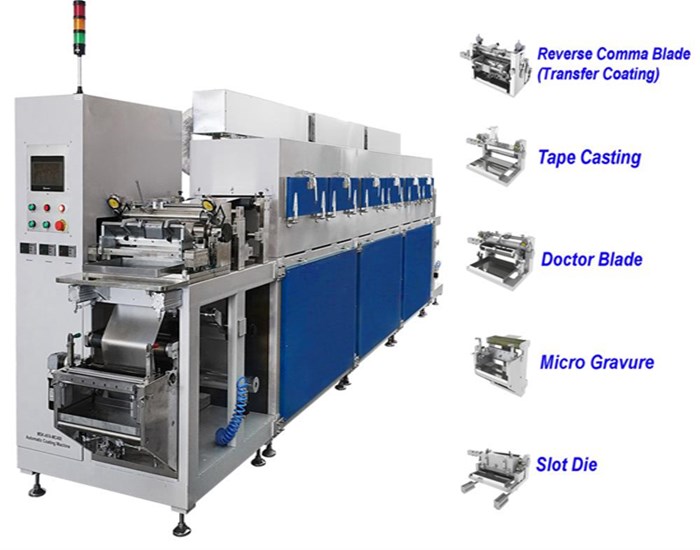

콤마 블레이드가 있는 자동 배터리 코팅기(옵션 닥터 블레이드 포함)

TMAX-AFA-MC400은 리버스 콤마 블레이드, 닥터 블레이드, 슬롯 다이, 마이크로 그라비어 및 테이프 캐스팅 등 다양한 코팅 헤드를 적용할 수 있는 다용도 R2R 코팅 시스템입니다. 효율적인 슬러리 경화를 위해 독립적인 온도 프로그래밍 기능을 갖춘 4.5m 길이의 3존 대류식 건조 오븐이 구현되어 있습니다. 이 시스템은 다양한 코팅 슬러리와 필름 기판(Cu, Al, PET, PP, PE)에 폭넓게 적용 가능한 가장 완벽하고 범용적인 파일럿 코팅 시스템입니다.

• Doctor Blade: 10~200마이크론 두께 코팅을 위한 비용 효율적인 솔루션(연속 모드만 해당)

• 역콤마 블레이드(전사 코팅): 30~200마이크론 두께 코팅을 위한 비용 효율적인 솔루션(연속 및 간헐 모드 모두)

• 테이프 캐스트 코팅: 고점도 슬러리로 최대 1000마이크론 두께의 코팅을 수행하는 데 이상적입니다.

• 마이크로 그라비어: 1~3마이크론  ( 건조 필름 두께 ) 의 정밀한 얇은 코팅에 완벽하게 적합

• 슬롯 다이: 1마이크론만큼 얇은 정밀 코팅에 적합하며 최대 200마이크론까지의 두꺼운 코팅에 대한 광범위한 적용 범위를 제공합니다.

롤투롤 코터 서비스를 원하시면  롤투롤 코팅 서비스 요청 양식을  작성하여 제출해 주세요  .

명세서:

작동 전압	208 - 240 VAC, 50/60 Hz, 3상(요청 시 380VAC 3상 가능)
최대 전력 소비량	30KW (50A 공기 차단기 필요)
압축 공기	0.5-0.8MPa가 필요합니다(공기 압축기는 포함되지 않습니다.  주의: 공기 압축기 대신 가스 실린더를 사용하는 경우(그림2), 안전한 작동을 위해 필요한 작동 범위 내로 압력을 제한하기 위해 가스 실린더에 2단계 압력 조절기(그림1)를 설치해야 합니다.    그림1                 그림2
릴링/풀림 직경	350mm OD 최대  릴링/풀림 샤프트 직경: 3인치
코팅 폭	최대 350mm
코팅 속도	최대 5000mm/분
코팅 헤드 (제품 옵션에서 선택해주세요) 역 쉼표 블레이드 닥터 블레이드 테이프 캐스팅 슬롯 다이 마이크로 그라비어	닥터 블레이드 코팅	연속 코팅 모드만 가능 코팅 두께 범위: 10~200um (건조 필름) 일반적인 슬러리 점도 범위: 500~10000 mPa.s 정밀도: ±5μm(간격 조정 솔루션 1um); 가장자리에서 중앙까지의 두께 허용 오차 +/-8um 2리터 탱크가 장착된 MSK-155  자동 슬러리 공급기는 추가 비용으로 이용 가능합니다. 자세한 내용을 보려면 밑줄을 클릭하세요.
	리버스 콤마 블레이드(전사 코팅)	제어판에서 두 가지 코팅 모드(연속 및 간헐적)를 선택할 수 있습니다. 코팅 두께 범위: 30~200um (건조 필름) 일반적인 슬러리 점도 범위: 500~10000 mPa.s 정밀도: ±3μm; 가장자리에서 중앙까지의 두께 허용 오차 +/-5um 2리터 탱크가 장착된 MSK-155  자동 슬러리 공급기는 추가 비용으로 이용 가능합니다. 자세한 내용을 보려면 밑줄을 클릭하세요.
	캐스트 코팅	테이프 캐스팅 기술은 5000~20000 mPa.s의 더 두꺼운 슬러리를 처리하는 데 이상적이며 따라서 더 두꺼운 필름 코팅이 가능합니다(최대 1000um) 연속 코팅 모드만 가능 정밀도: ±5μm(간격 조정 솔루션 1um); 가장자리에서 중앙까지의 두께 허용 오차 +/-8um   4리터 탱크가 있는 MSK-156  슬러리 공급 스크류 펌프가 포함되어 있습니다. 자세한 내용을 보려면 밑줄을 클릭하십시오.
	슬롯 다이 코팅	슬롯 다이는 1미크론에서 최대 200미크론 두께의 균일한 필름 코팅에 적합합니다. 다양한 패턴의 심 크기를 변경하면 심 패턴에 맞는 연속, 간헐적 또는 그리드 코팅을 생산할 수 있습니다. 자세한 내용은 아래 그림을 참조하십시오.                           4리터 탱크가 있는 MSK-156  슬러리 공급 스크류 펌프가 포함되어 있습니다. 자세한 내용을 보려면 밑줄을 클릭하십시오. 최소 두께 및 정밀도: 1µm(건조 필름), ±1%   일반적인 슬러리 점도 범위: 200~10000 mPa.s 주의: 최종 코팅 두께는 슬러리 점도, 고체 입자 크기, 고형분 함량, 심 두께, 포일 압연 속도, 슬러리 공급 속도 등 다양한 변수에 따라 달라집니다. 따라서 모든 종류의 슬러리에 대해 1마이크론 수준의 코팅막을 얻을 수 있다고 보장할 수는 없습니다. 자세한 내용은 슬러리 사양 및 코팅 두께 요구 사항을 알려주시기 바랍니다.
	마이크로 그라비어 코팅	사용자는 연속 및 간헐적 코팅 모드를 사용할 수 있습니다. 코팅 두께 범위: 1~3um (건조 필름) 일반적인 슬러리 점도 범위: 30~1000 mPa.s 2리터 탱크가 장착된 MSK-155  자동 슬러리 공급기가 포함되어 있습니다. 자세한 내용을 보려면 밑줄을 클릭하세요.
대류 건조 오븐	독립적인 온도 조절 장치를 갖춘 3개 구역 디자인. 공기 유량: 단일 구역의 경우 최대 9.5/2800(cm³/RPM), 유량 조절 가능 건조 온도 : 최대 150°C ±5 ℃ 전력 소비량: 단일 구역 9KW(총 27KW) 히터 길이: 단일 구역의 경우 1.5m(전체 4.5m)
제품 치수	길이 6600mm x 너비 1200mm x 높이 1850mm
규정 준수	CE 인증 모든 전기 부품(24V 이상)은 UL/MET/CSA 인증을 받았습니다. 추가 비용으로 TUV(UL61010) 또는 CSA 인증 통과 가능. (자세한 내용은 아래 표시를 클릭하세요.)
보증	평생 지원이 포함된 1년 제한 보증 부적절한 보관 조건이나 유지 관리로 인한 녹 및 손상은 보증 대상이 아닙니다.
응용 프로그램 노트	고객님께서는 장비 배송 전 기술 교육을 받기 위해 당사 시설을 방문하실 수 있습니다. (사전에 당사와 약속을 예약해 주시기 바랍니다.) 현장 교육은 미국 내 고객에게만 제공됩니다(비용은 고객이 부담합니다)
순중량	12.3톤
