상표 :
TMAX품목 번호:
TMAX-Dia-210*W330mm결제 :
L/C, T/T, 웨스턴 유니온, 페이팔인증서 :
CE ROHS 인증서리드 타임 :
5일
1. 서론
롤러 프레스는 연속 압연 생산 라인의 주요 장비입니다. 주강 갠트리 프레임, 롤러, 가변 주파수 모터 감속기, 기액 가압 시스템, 갭 조정 시스템, 전기 제어 시스템, 공급 보호판, 롤러 표면 세척 메커니즘으로 구성됩니다. 주요 기능은 롤러 압연 시 폴피스가 적절한 치밀도에 도달하도록 하고, 코팅 두께에 따라 폴피스의 두께 요건을 충족시키는 것입니다. 이 장비는 서보 모터를 사용하여 롤 갭을 조정하고, 주파수 변환기를 통해 선형 속도를 조정하여 무단 속도 조절을 실현합니다.
2. 사양
|
롤러 |
직경 210*W330mm |
|
속도 |
2-8r/분 |
|
작업 효율성 |
0.8-5m/분 |
|
코팅 균일성 |
±0.002mm |
|
전극 두께 균일성
압연 후의 조각 |
≤±0.002mm |
|
기계 외관 |
회색과 파란색. 다이얼 인디케이터 두 개가 설치되어 있습니다. 안전 보호 장치는
경고색으로 칠해져 있다 |
|
주요 기능 |
극 조각은 특정 두께에 도달합니다.
롤이 굴러가는 동안 |
|
베어링 |
압연기용 특수 베어링 |
|
매끄럽게 하기 |
3# 리튬 그리스 |
|
유효 롤링 폭 |
300mm |
|
재료 |
9Cr3Mo |
|
표면 경도 |
HRC66 이상 |
|
담금질층 깊이 |
18 ～25mm |
|
롤크롬 도금 |
≥0.18mm |
|
롤 직경 점프 |
≤±0.002mm |
|
롤 표면 거칠기 Ra |
≤0.04 |
|
최대 온도 |
최대 온도: 150 ° C |
|
롤 갭 조정 |
조정 나사 막대는 중간 쐐기를 구동합니다.
조정 조인트 |
|
주 모터 동력 |
0.75KW(380V 50Hz) |
|
압력 모드 |
전기 유압 펌프 |
|
유압 실린더 사양 |
실린더 보어 φ 63mm 스트로크 15mm |
|
최대 작동 압력 |
37T*2개 |
|
작동 오일 압력 |
40MPa |
|
최대 압력 |
60MPa |
3. 풀림
풀림 샤프트 : 컨트롤 밸브가 있는 인플레이션 샤프트는 인플레이션 건 사양을 갖추고 있습니다: 3인치 * 350mm
극 조각 장력 제어 기능이 있는 자기 입자 브레이크, 정격 토크 25N.M 장력 조정 범위: 0 ~ 25kg
편차 보정 제어 광전 편차 보정 장치 가이드 제어 선형 베어링 가이드
총 이동 길이 ± 50mm
부품의 무게는 약 80kg입니다
4. 와인딩
기능: 압연된 극 조각 재료를 맨드럴에 감습니다. 와인딩 샤프트: 제어 밸브가 있는 팽창형 샤프트
팽창식 총 장착 사양: 3인치 * 350mm
극판 장력 제어 기능이 있는 자기 입자 브레이크, 정격 토크 25N. M 장력 조정 범위: 0 ~ 25kg
편차 보정 제어 : 광전 편차 보정 장치 편차 보정 정확도 : ± 0.2mm
가이드 제어 : 리니어 베어링 가이드 총 이동 길이 : ± 50mm
구동 : 모터 감속기와 자기 입자 클러치를 통해 권선 샤프트를 구동합니다. 권선 모터 전력 : 0.75KW (380V 50Hz)
부품의 무게는 약 80kg입니다

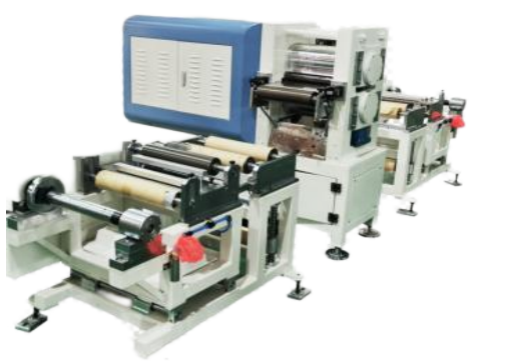

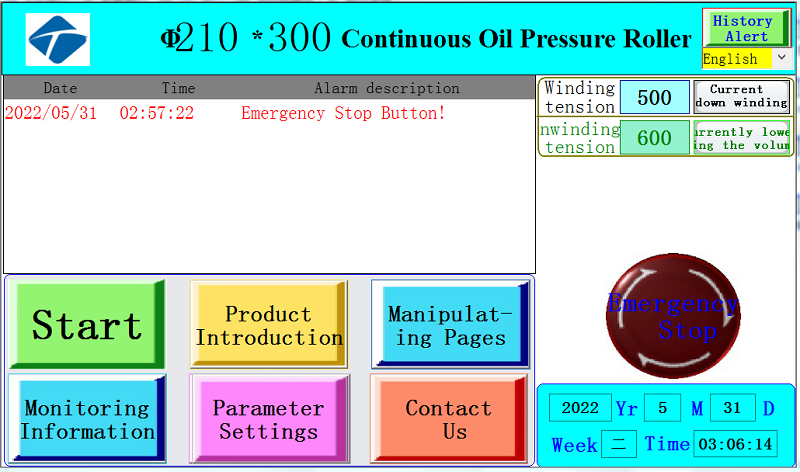

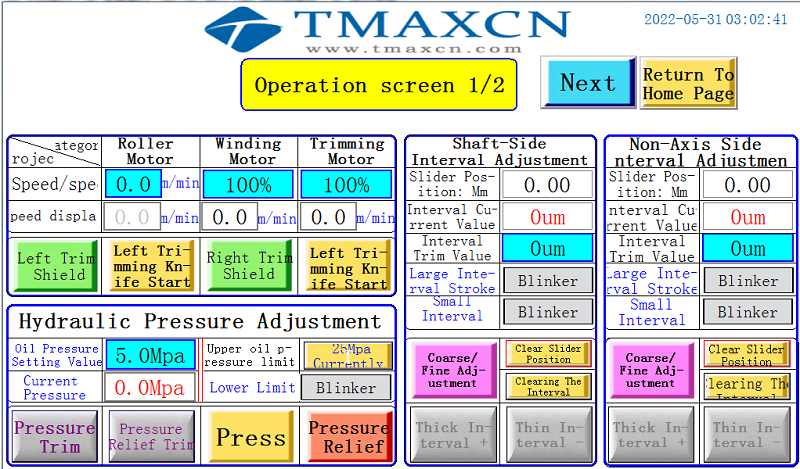

5. 제품 이미지
