에너지 재생 기능이 있는 5V6A 512채널 원통형 셀 충전 및 방전 테스터

I.  장비의 전반적인 설명

본 제품 모델은 주로 원통형 배터리에 사용되며, 스위칭 생산을 위해 (46200)과 호환됩니다. 새 모델 번호를 확인한 후, 전문 지지대를 교체하십시오. 이 계약에는 형성 및 체적 분리와 같은 주요 공정이 포함됩니다.

1 ．화학 형성 캐비닛 및 용량 분할 캐비닛.

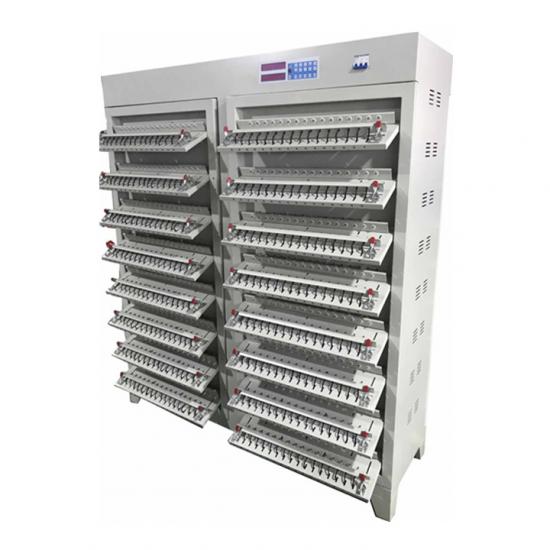

개방형 랙 설계를 채택했습니다. 전원 보드는 장비 내부에 설치됩니다.

 배터리는 장비의 앞면과 뒷면에 배치됩니다. 특수 원통형 배터리 트레이 고정 장치가 구성되어 있습니다. 다른 유형의 교체용 고정 장치는 별도로 충전해야 합니다. (배터리 셀은 자재 상자에 담겨 배송되며 수동으로 장착 및 탈착됩니다. )

제어 모드: 배터리 한 줄(16개)을 OK 위치에 놓은 후, 푸시로드를 닫아 프로브 한 줄을 동시에 압축합니다. 형성 및 볼륨 분리가 완료되면 푸시로드를 열고 프로브 한 줄을 동시에 분리한 후, 배터리를 수동으로 제거합니다 .

II. 주요 구성 설명

1 ．장비 전원 공급

전원 공급 장치는 양방향 컨버터, 충전 방전 제어 보드, 모니터링 게이트웨이 보드로 구성됩니다. 전원 공급 장치, 형성 캐비닛, 볼륨 분할 캐비닛은 통합 구조를 채택했습니다. 자동 에너지 조절을 위한 DC 버스가 내장되어 있으며, CAN 버스를 통해 통신하여 각 모듈의 백그라운드 제어 및 데이터 관리를 구현합니다. 독립적인 RJ45 데이터 수집 네트워크 인터페이스를 갖추고 있어 네트워크 통신 및 데이터 상호작용을 지원하며, MES 소프트웨어를 통해 시스템 데이터를 읽고 쓸 수 있습니다.

2. 모니터링 소프트웨어

일반화된 모니터링 소프트웨어 btsrealer와 데이터 분석 소프트웨어 btsanalyzer는 각각 장비 모니터링 기능과 시험 데이터 분석 기능을 구현합니다. 이 소프트웨어는 편리한 설치, 간편한 조작, 높은 신뢰성이라는 장점을 가지고 있습니다. 소프트웨어가 제공하는 주요 기능은 다음과 같습니다. 자세한 작동 방법은 장비 작동 설명서를 참조하십시오.

1)  장비에 대한 다양한 접근을 용이하게 하기 위해 관리자, 엔지니어, 운영자의 세 가지 관리 권한을 제공합니다.

2)  프로세스 편집 기능 제공: 프로세스 흐름(정전류, 정전압, 정전류, 정전압, 정전력, 정저항, 정정, 사이클), 매개변수 설정(충전 방전 전류, 전압, 정전 시간, 점프 위치, 사이클 시간 등), 제한 조건(시간, 용량, 와트시, 전류, 전압)을 설정할 수 있습니다.

3)  실시간 데이터 표시 및 제어: 소프트웨어는 각 채널의 사이클, 작업 단계, 상태, 전류, 전압, 작업 단계 시간, 배터리 온도, 암페어시, 와트시, 파일 위치 및 기타 정보를 목록 형태로 표시합니다. 또한, 각 채널에 대해 점프, 일시 정지/계속, 계속, 정지, 데이터 파일 열기, 프로세스 정보 조회 및 기타 작업을 수행할 수 있습니다.

4)  수신 전화 복구 기능: 공장 구역에 정전이 발생할 경우, 장비를 자동으로 저장하고 현재 작업 단계에 정지시킬 수 있습니다. 수신 전화가 오면 중단점에서 작업을 계속할 수 있습니다.

5)  데이터 파일 이름 관리: 각 채널의 데이터 파일 이름을 사용자 정의하고 파일을 저장할 경로를 지정할 수 있습니다.

6)  데이터 파일 가져오기 기능: 다른 컴퓨터나 채널에서 데이터 파일을 가져와서 테스트한 배터리를 다른 장치로 유연하게 전송할 수 있습니다.

7)  데이터 파일 내보내기 기능: 공정 파일, 곡선 그래프, 작업 단계 요약 데이터, 상세 기록 데이터 등을 요구 사항에 따라 적절히 조절하여 엑셀로 내보낼 수 있으므로, 많은 수의 쓸모없는 데이터를 반복적으로 처리하는 것을 피할 수 있습니다.

8)  그래픽 표시 기능: 특정 사이클 또는 모든 사이클의 전압 시간, 전류 시간, 용량 전압 곡선을 표시하고 그래픽을 인쇄, 복사, 크기 조정 기능을 제공합니다.

9)  데이터 파일 축소/확장 기능: 데이터 파일을 세 단계로 축소/확장하여 테스트 데이터를 빠르게 탐색할 수 있습니다. 동시에 각 사이클의 충전 및 방전 데이터를 요약하고 효율을 계산합니다.

10)  원격 모니터링: 기업 내부 LAN을 통해 구성된 장비를 원격으로 모니터링할 수 있습니다.

11)  로그 관리: 시스템 로그 관리를 통해 시스템의 작업 상태 및 고장 정보를 실시간으로 기록하여 장비의 사용 문제 및 고장 코드를 추적하고 문제 분석을 용이하게 할 수 있습니다.

12)  바코드 입력 기능과 상태 표시등이 있습니다.

13)  충전 및 방전 전압, 전류 곡선의 실시간 모니터링 기능과 보호 정지 후 고장 정보(변동점 보호)를 신속하게 제공하는 기능을 갖추고 있습니다.

14)  배터리 역접속 보호 기능이 있습니다. 배터리의 양극과 음극이 반대로 연결되면 시스템이 자동으로 배터리를 절전 모드로 전환하고 소프트웨어 인터페이스에 경고 메시지를 표시합니다. 동시에 역접속으로 인해 장비 자체가 손상되지 않습니다.

15)  데이터 기록 조건은 전압 변화(≥ 1mV), 전류 변화(≥ 1mA), 시간 간격(≥ 1s)으로 설정할 수 있습니다.

16)  단계 파일을 삭제할 때, 해당 데이터 파일을 동시에 삭제할지 여부를 수동으로 선택할 수 있습니다.

17)  분류 기능: 배터리를 충전 및 방전 용량과 각 단계의 플랫폼 전압에 따라 분류할 수 있습니다.

3. 배터리 트레이 코드 스캐닝

배터리 트레이의 코드 스캐닝은 주로 코드 스캐닝 기능을 실현하여 채널에 있는 바코드를 기록하고, 파일 형태로 저장하고, 로컬로 저장하거나 MES 시스템에 업로드하여 전체 트레이의 코드 스캐닝을 완료합니다.

주요 소개 ：

로드: 기존 바코드 정보 파일을 로드합니다.

새로 만들기: 새로운 팔레트 코드 스캐닝을 만들고, 팔레트 바코드를 지우고 스캐닝을 시작합니다.

저장: 스캔한 배터리 바코드를 플랫폼별로 저장합니다.

지우기: 트레이의 배터리 바코드를 지웁니다.

계속: 포커스가 코드 스캐닝 인터페이스를 벗어나 일시 중지되면, 스캐닝 계속을 클릭하여 스캐닝을 계속합니다.

끄기: 배터리 코드 스캐닝을 끄면 코드 스캐닝이 허용되지 않습니다.

일반적인 사용: 새로 만들기, 스캔, 저장 및 닫기.

참고: 코드 스캔이 일시 중지되면 코드 스캔을 계속할 수 없습니다. 코드 스캔을 계속하려면 [계속] 버튼을 클릭하세요.



4. 주요 기술 지표

목		매개변수
전압	전압 시험 범위	정전류 0~5000mV
	분해능	1mV
	정확성	±(0.05%F.S+0.05%RD)
현재의	전류	정전류 20 ～6000mA
	분해능	1mA
	정확성	±(0.1%F.S+0.1%RD)
시간	단일 단계 설정 범위	65535  초
	분해능	1 초
	데이터 레코드	≥1S ，ΔT(≥1S), ΔI （≥1mA ）, ΔV （≥1mV ） 지원
	정확도 보정 기간	6  개월
작동 모드	제어 모델	단일 채널 독립 제어
	요금	정전류 충전 CC, 정전압 충전 CV, 정전류 정전압 CCCV
	해고하다	정전류 방전 CD
	작업 단계 전환 조건	전류, 전압, 용량, 시간
에너지 소비	충전 효율	70%(최고)
	피드백 효율성	65%(최고)
보호 기능	전압 보호	저전압 및 과전압 보호
		상하한 전압 경고 전압, 강제 전압 보호
		전압 및 전류 변동률 보호(비정상 추세)
	안전 보호	배터리 온도 보호(옵션): 감지 범위: -25 ° ～  110 °, 정확도 ± 2 °
		배터리 역방향 보호: 배터리 역방향 연결이 작동하지 않으며 장비가 손상되지 않습니다.
		배터리 라인 낙하 보호: 비정상적인 전원 라인 및 감지 라인을 식별할 수 있습니다.
	전원 연결 끊기	비정상적인 전원 장애 또는 장비 고장 후, 원래 테스트 위치에서 테스트를 재개할 수 있으며 데이터 연속성을 보장할 수 있습니다.
다른	신호 통신	T CP / IP  프로토콜
	모습	컴퓨터 그레이(특별한 요구사항이 있는 경우, 계약 시 컬러보드를 제공해야 함)
	분포	AC380V ± 10%, 3상 5선식, 상측 입력선
	환경 요구 사항	주변 온도: 0~45℃
