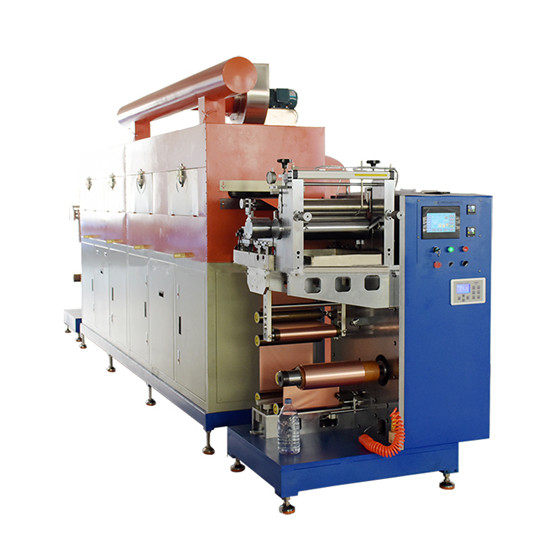

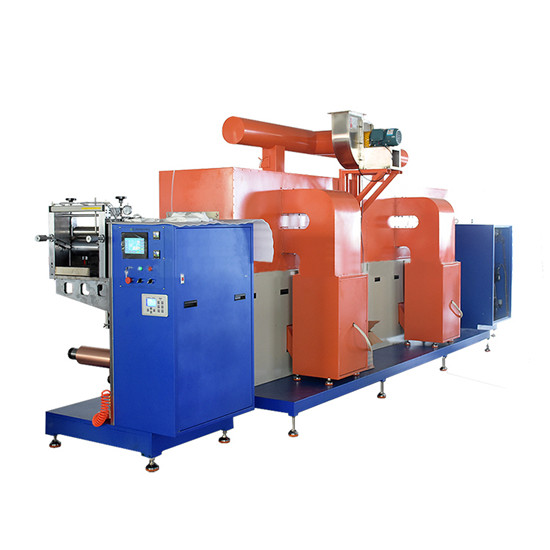

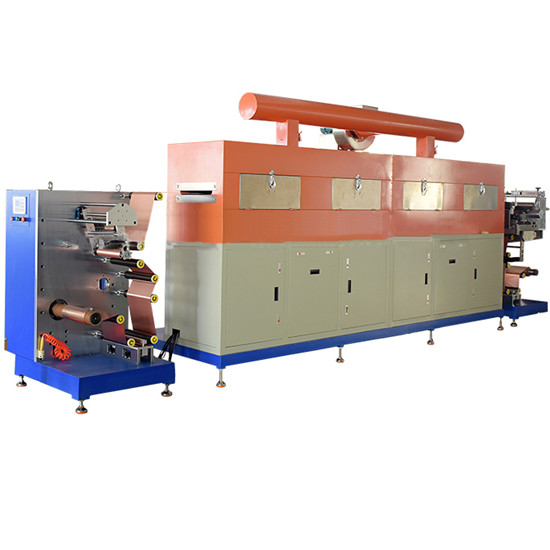

파일럿 생산 라인용 3롤러 배터리 전극 연속 및 간격 코팅기

1. 기계 의 기술 매개 변수 및 주요 구성

1.1 주요 구성

1.2 기술적 매개변수

아니요.	프로젝트	기술 매개 변수	비고
1	적용 하다	LiFePO4 、LiCoO2 、LiMn2O4 및 기타 유형 의 배터리 의 양극 및 음극 코팅 공정에 적용 가능합니다 .
2	작동 기판 두께	알루미늄 호일 ( Al ): 10 - 30um ; 구리박 ( Cu ): 7 ~ 30um
3	롤 표면의 설계 폭	380mm
4	보장된 코팅 폭	100 ~ 300mm
5	기계적 주행 속도	7m/분
6	코팅 속도	≤2m/분	건조 조건에 따라 다릅니다
7	적합한 슬러리 점도	2000 - 16000 c ps
8	단면 코팅 건조 두께 범위	50~200㎛
9	최소 간헐적 길이	≥5mm	슬러리 특성과 관련된
10	여러 섹션의 최소 코팅 길이	≥20mm	슬러리 특성과 관련된
11	용매 특성	유성 용매 NMP(sg=1.033, bp=204℃)
		수용성 용매 H2O/NMP(sg=1.000, bp=100 ℃ )
12	적합한 고형분 함량	양성 S.C. 60% ± 20 %
		부정적인 SC 50% ± 10% (PVDF 시스템) S. C. 50%±5% （SBR 시스템 ）
13	단면 코팅 건조 두께 오차	± 3um 이내
14	코팅 방법	2중 양면 전면 및 후면 3단 불균등 간격 간헐 전사 코팅 / 2차면 자동 추적 / 연속 전사 코팅
15	기판 주행 방향	전방 코팅, 기판 전방 및 후방 빈 포일 작업
16	전체 치수	길이 8.5너비 1.5높이 2.3m

2. 각 부분 의 구조 소개

2.1 일체형 풀림, 헤드 메커니즘

아니요.	프로젝트	기술 매개 변수	비고
1	롤러 장착 구조	랙 설치 모드
2	롤러 표면 처리	금속 알루미늄 롤러의 표면 산화
3	장력 제어 시스템	폐쇄 루프 자동 제어, 일정 장력, 장력 범위 0 ~ 50N
4	편차 보정 방법	자동 EPC 제어, 스트로크 80mm
5	코일링 모드	소재롤은 3인치 공기팽창축으로 고정됩니다.
5	코일링 모드	단일 샤프트 지지대 풀기
6	기판 주행 방향	정방향 및 역방향
7	기판 주행 속도	5m/분
8	최대 풀림 직경	Ф 300mm
9	팽창형 샤프트의 최대 지지 용량	100kg
10	풀리는 팽창형 샤프트의 수	제1조
11	주 구동 모터	서보 모터
12	간헐적 푸시	서보 드라이브
13	롤러 표면 처리	금속 알루미늄 롤러의 표면 산화, 원형 런아웃 ≤ 30um
14	스크레이퍼 구조	양면 콤마 스크레이퍼, 직경 Ø 80mm
15	스크레이퍼 각도 회전 제어	핸들 회전
16	코팅 롤러( S 스틸 롤러)	표면은 경질크롬도금 처리되어 있으며, 직경은 Φ120mm입니다.
17	백롤러( 고무 롤러)	직경 Φ 120mm, 표면 빵용 수입 EPDM
18	혼합통	로드리스 실린더는 직선으로 움직이며 속도는 조절 가능합니다.
19	스크레이퍼의 간헐적 높이 조절	수동 조정
20	단독 머리 위치	건조채널 설치 및 작동 전

2.2 건조 채널

아니요.	프로젝트	기술 매개 변수	비고
1	오븐 구조	상하로 배치된 이중 가열 방식
2	오븐 길이	6m(3m/구간*2)
3	재료	SUS304 스테인리스 스틸, 내부 라이너 1.0mm, 외부 라이너 1.2mm
4	오븐 가이드 롤러의 구동 모드	패시브 아이들러 드라이브
5	온도 제어	정상 작동 온도 제어 보호 제어와 과열 모니터링 경보로 구분됩니다. 과열 시, 시각 및 청각 경보가 울리고 주 난방 전원 공급이 차단됩니다. 각 부분은 완전히 독립적으로 제어됩니다 .
6	H 식사 방식	전기난방, 온풍순환 구조
7	단일 섹션 오븐의 가열 전력	13.5KW/3m
8	건조 채널의 온도	설계 최대 150℃, 단일 섹션 오븐 내 온도 차이 ≤ 5℃
9	작동 중 상자 표면 온도	≤45℃
10	송풍 모드	상하 공기 송풍 및 상하 공기량은 각각 밸브를 통해 조절되며, 상하 공기실은 가열체를 공유한다.
11	각 섹션의 배기량 제어	순환 팬의 풍량 3000m³/ h (단일 섹션) 배기 공기량 4000m³/h
12	에어 노즐 구조	송풍 방향은 수평에서 30 ° 이며, 공기 노즐 슬롯은 특수 다이로 슬롯이 형성됩니다.
13	난방 제어	솔리드 스테이트 릴레이
14	팬 소재	SUS304 스테인리스 스틸
15	용매 회수 시스템	아니요, 인터페이스 설치만 도와드립니다.
16	NMP 용매 농도 알람	없음
17	공기실 압력 모니터링	없음

2.3 와인딩 메커니즘:

이 기능은 풀기 기능과 동일하며, 다음과 같은 추가 기능이 있습니다.

아니요.	프로젝트	기술 매개 변수	비고
1	긴장	한 세트는 견인 롤러 앞에 설치되며, 폐쇄 루프 자동 제어, 일정한 장력, 장력 범위 0 ~ 50N, 서보 제어가 가능합니다.
2	설치 구조	사각 프레임 용접
3	와인드업 팽창형 샤프트의 수	제1조	싱글 암 와인딩

2.4 제어 시스템

아니요.	프로젝트	기술 매개 변수	비고
1	메인 제어 시스템	터치스크린, PLC, 모듈, 서보 시스템
2	작동 모드	수동, 자동 및 비상 정지; 전체 기계는 전후에 작동될 수 있습니다 .
3	코팅 범위 및 간헐 길이 설정	코팅 길이 : 20.0 - 3200.0mm 간헐적 길이: 5.0 - 3200.0mm
4	알람 조건	장비 고장 발생 시 터치 스크린에 해당 수정 화면이 표시됩니다.
5	계산 함수	생산 수량/길이
6	머리와 꼬리 두께 조절 모드	강철 롤러와 고무 롤러의 속도 비율은 프로그램에 의해 제어됩니다.

3. 기계 A 정확도

3.1 하드웨어 정확도
