상표 :
TMAX품목 번호:
TMAX-HS-ZY60결제 :
L/C, T/T, 웨스턴 유니온, 페이팔인증서 :
CE ROHS 인증서리드 타임 :
5일슈퍼커패시터 용 진공 전해액 충진기
조립 라인
I. 제품 모델：TMAX-HS-ZY60
Ⅱ . 제품 소개 ：
본 기계는 슈퍼커패시터의 액체 주입 공정에 적합하며,
먼저 진공, 액체 주입, 그리고 가압의 과정을 거칩니다. 전해질
흡수 일관성, 신뢰성, 완전성이 높습니다.
Ⅲ . 주요 특징 ：
*슈퍼커패시터 전해질은 강한 부식성과 고체로 결정화되는 경향으로 인해 밸브와 파이프라인이 막히고 액체 주입 작업을 제대로 수행할 수 없게 되기 쉽습니다. 강한 부식성과 결정화라는 매우 가혹한 사용 환경에 대응하기 위해, 당사는 여러 슈퍼커패시터 고객을 위한 액체 주입 분야의 실무 경험을 바탕으로 주입 구조 내 밸브 구성 요소와 파이프라인의 레이아웃을 지속적으로 개선하여 부식 및 결정화 문제를 완전히 해결하고 있습니다.
*다단계 여과 장치와 특수 소재 흡착 시스템을 사용하여 밸브 파이프라인의 매끄러움을 효과적으로 보장하고 진공 펌프를 부식, 손상 및 펌프 블레이드의 막힘으로부터 보호하여 진공 펌핑을 위해 열 수 없게 합니다.
*주입 과정에서 전해액이 글러브 박스 내부로 노출되는 경우가 거의 없어 다른 글러브 박스 구성품의 휘발성과 내식성이 크게 감소합니다.
* 전해질 용해 탄소(DMC)를 자주 세척하는 경우, 높은 수분 함량으로 인해 침전물 정화를 위해 글러브 박스에 질소를 채워야 하므로 비용과 시간이 많이 소요됩니다. 이 파이프라인과 여과 장치는 작업자가 쉽게 조작할 수 있도록 글러브 박스 내부에 배치되었습니다. 여과 장치는 분해 및 제거가 용이하여 과도하게 축적된 잔여물을 제거하고 세척 횟수를 크게 줄입니다. 또한, 연결 파이프라인과 DMC 세척이 여전히 해결되지 않는 경우, 글러브 박스 조작 포트를 통해 쉽고 편리하게 열어 파이프를 제거하고 준설할 수 있으며, 유리를 깨고 글러브 박스에 들어가지 않아도 됩니다. 파이프 제거 및 준설 후에는 정화하여 작업 환경을 유지할 수 있습니다.
*DMC 세척 기능을 탑재하여 주로 월별, 분기별 세척을 통해 파이프라인을 깨끗하게 유지합니다.
*막힘이 발생하지 않는 특수 듀얼 공압 밸브를 채택하였으며, 내부는 부식 방지 성능이 뛰어난 SUS316 및 PTFE 소재로 제작되었습니다.
* 전해질 정확도가 ±1% 로 매우 높은 측정 정확도와 반복성 일관성을 갖습니다 .
*먼저 진공을 하고 그 다음에 액체를 주입하는 정적 방식, 주입 후 진공과 압력을 번갈아 가하는 방식은 효율적이고 정확하며 작동이 쉽고 신뢰할 수 있습니다.
*진공 펌핑 시간, 고진공 값, 저진공 값, 주입량, 정착 시간, 가압 압력 시간, 압력 방출 시간을 설정 및 조정할 수 있습니다.
*주요 부품은 부식 방지, 장수명 설계, 수입 부품 사용
*주입탱크 본체의 접합부는 스테인리스 스틸로 제작되었고, 호스는 내식성 PE 호스로 제작되었으며, 본체는 6계열 알루미늄 합금으로 제작되어 전체 기계가 내식성이 뛰어납니다.
* 다양한 높이의 제품에 맞게 공구 고정 장치를 쉽게 분해하고 조립할 수 있습니다 . * 정교하고 아름다운 외관, 안정적인 성능.

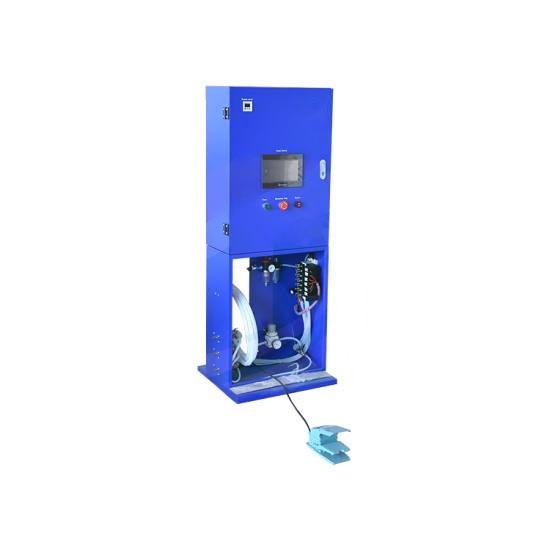

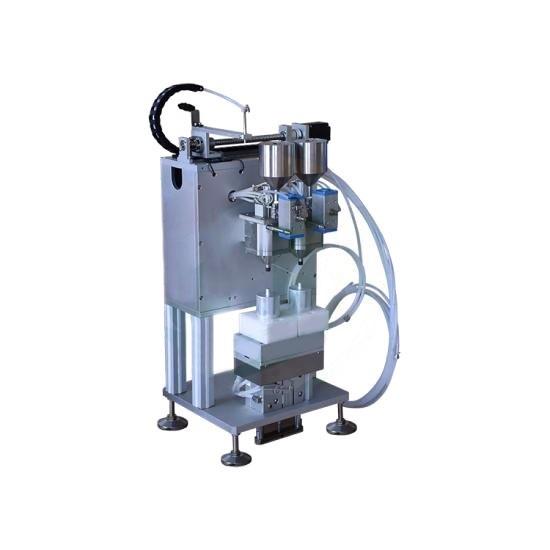

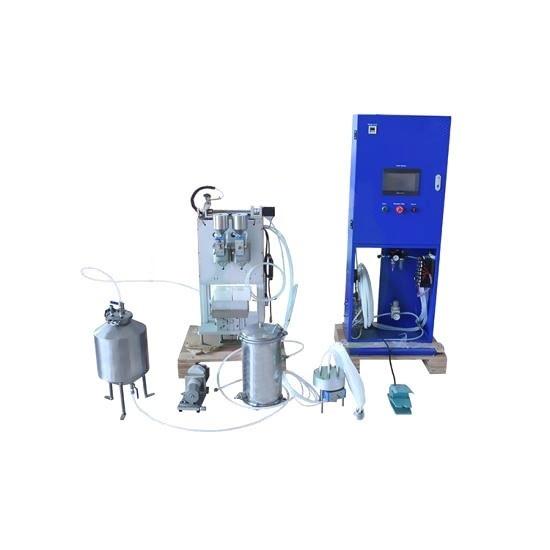

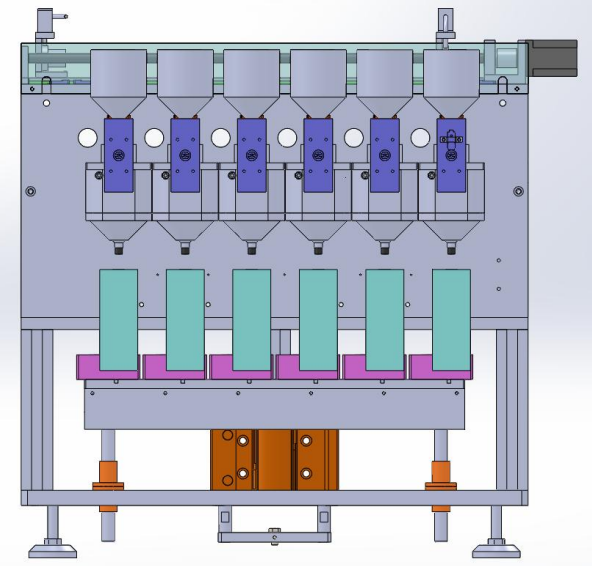

4. 제품 외관 (실제 제품에 따라 다름 )
Ⅴ ．사출 생산 워크플로 다이어그램
1.제품 설치 브라켓 위치
2.리프팅 실린더가 상승합니다.
3.진공 펌핑
4. 액체 주입
5. 주입순환(고압, 진공)
6.루프 완료
7. 커패시터를 제거하세요
8.액체 주입 완료
5.1 세부 작업 프로세스 설명:
*배터리를 액체 충전 브라켓에 수동으로 넣고 순서대로 무게를 측정합니다.
그리고 그것을 6개의 커패시터에 넣습니다.
* 스타트 스위치를 누르면 리프팅 메커니즘이 올라가고 자동 액체
주입 사이클이 시작됩니다.
*진공화, 진공도에 도달하고 시간을 설정하면 자동으로 액체를 주입합니다.
그리고 시스템은 자동으로 정적(압력 및 진공)을 수행합니다.
주기;
*액체 주입이 완료된 후, 슈퍼커패시터를 수동으로 제거하세요.
참고사항: 진공 펌핑 시간과 정착 시간은 상황에 따라 설정할 수 있습니다.
정전기는 진공화되거나 질소 가스로 가압될 수 있습니다.

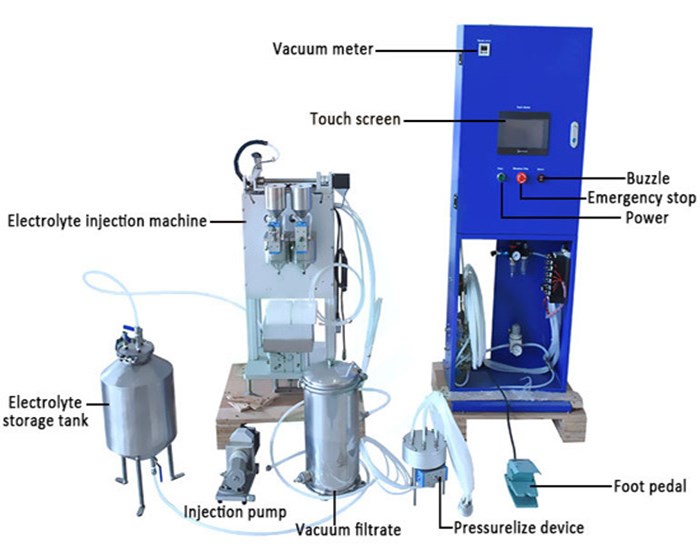

5.2 장비 구성 ：
SN | 목 | 단위 | 수량 | 주목 |
1 | 액체 주입 스테이션 | 세트 | 1 |
|
2 | 자동 액체 주입 이온 메커니즘 | 세트 | 1 |
|
3 | 전기 계량 펌프( 세라믹) 펌프 ) | 세트 | 1 |
|
4 | 진공 펌프 또는 파이프라인 진공 (-98KPa 이상) | 세트 | 1 | 고객이 준비함 |
5 | 까치발 | 피씨 | 1 |
|
6 | 배터리 위치 결정 메커니즘 | 세트 | 1 |
|
7 | 분사 노즐 및 가압 노즐 메커니즘 | 세트 | 1 |
|

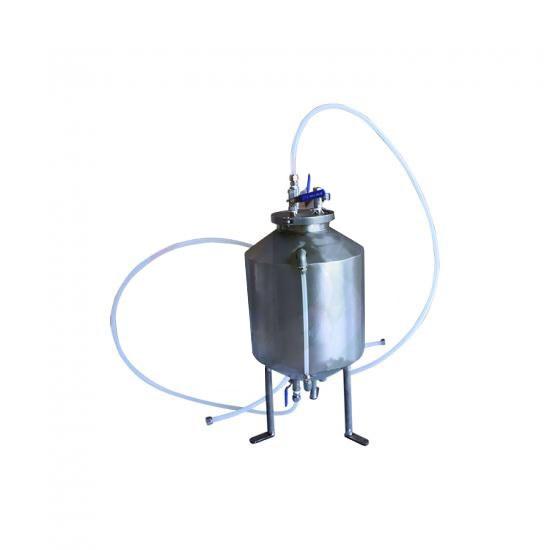

8 | 전해질 이송 탱크 | 세트 |
|
|

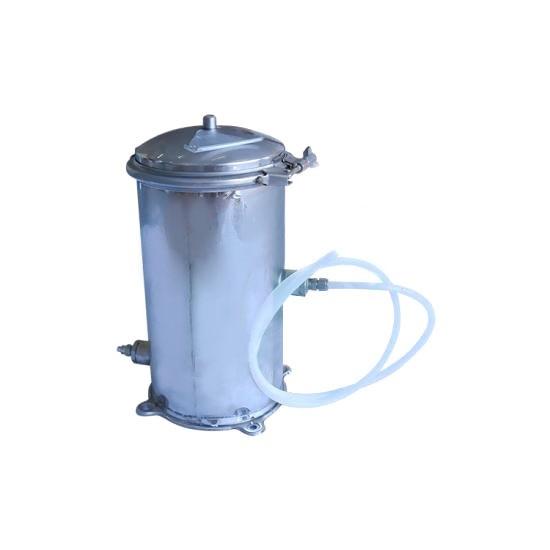

9 | 전해질 여과 시스템 | 세트 | 1 | 추가 구매 |
참고사항 : 1. 장비 의 주요 부분은 부식 방지 및 알칼리 방지 처리 가 되어 있습니다 .
기계 전체에 걸쳐 매우 높은 내식성 과 내알칼리성을 갖춘 스테인리스 스틸 304316과 같은 내구성 있는 소재를 사용합니다 .
2. 이 장치는 에너지 소비가 낮고 정격 전력은 1.5KW 에 불과합니다 .
3. 장비는 하루 24시간 안정적으로 가동 및 작동이 보장됩니다 .
Ⅵ ．장비의 주요 구성품 브랜드
*PLC: 파나소닉, 일본
*터치 스크린: 대만 Weirun
*센서 : 일본 파나소닉
*실린더 : 일본 SMC
*전자밸브 : 일본 SMC
*진공 디지털 미터 : 일본 SMC
*진공 감압 밸브 : 일본 SMC
*개폐밸브 : 이탈리아 FLO-TECO
*스테퍼 모터 : 대만 Leisai
*가이드 레일 슬라이더: 대만 Shangyin
*전기부품 : 상하이 에르공/동등 브랜드
*전원 공급 장치: 대만 Mingwei
*중간 릴레이: 독일 바이드뮐러
*플렉시블 호스 : 진뉴 브랜드
Ⅶ. 현장 환경 요구 사항
*환경온도 : 수요측 환경에 따라 결정됨
공장 건물; *상대 습도: 수요 측에서 제공되는 건조한 공기;
*전원 공급: 220V, 50Hz, 전압 변동 범위:+10%~-10%;
*진공원 : 진공펌프 20리터/초, -98KPa 이상 또는 파이프라인
진공(-98KPa 이상)
*질소(글러브박스의 작동 가스와 일치): ≥ 0.4MPa;
*구매자는 현장의 공기가 방해받지 않도록 보장해야 합니다.
Ⅷ ．기술 파라미터
*길이 350mm, 너비 60mm, 높이 50~160mm의 슈퍼커패시터 제품에 적합합니다.
*주입 정확도: ±0.01
*주입량 : 0 ～250ml 조절 가능
*진공: 액체 주입 시 진공 압력은 -98KPa 이상으로 유지되어야 합니다(진공 펌프는 고객이 제공해야 함).
*진공 펌핑 시간, 저진공도, 액체 주입 정착 시간, 가압 압력, 시간을 설정 및 조정할 수 있습니다.
*주입 탱크 본체의 접합부는 스테인리스 스틸로 제작되었고, 호스는 내식성 PE 호스로 제작되었으며, 본체는 6 시리즈 알루미늄 합금으로 제작되어 전체 기계가 내식성을 갖습니다. *용량: 액체 주입 1회 사이클은 12 분이 소요되며, 6개 작업장에서 6개 유닛을 주입합니다.
*6개의 워크스테이션을 자유롭게 선택할 수 있으며, 각 워크스테이션은 서로 간섭하지 않고 작동합니다.
*질소(글러브박스 작동가스에 적합) ：≥0.4MPa
*전압 : AC220V
*전력 : 1.5KW
*장비크기 : L900×W 800×H 870mm ( 사출제품의 가장 높은 높이인 H160mm를 기준으로 계산 ).
