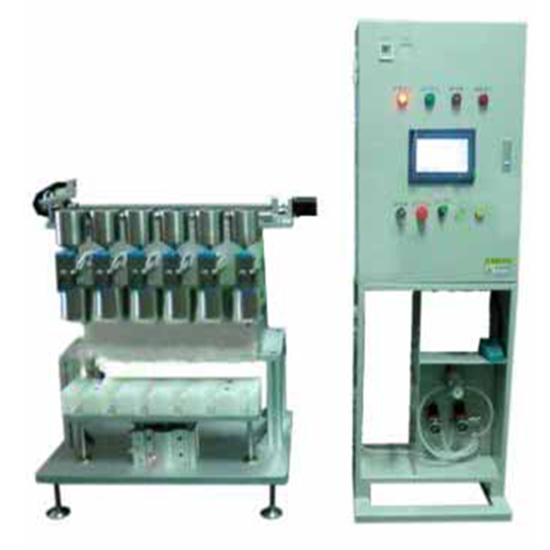

고정밀 슈퍼 커패시터 전해질 진공 충진기

제품 소개:

이 기계는 슈퍼 커패시터의 주입 공정에 적합합니다. 먼저 진공, 액체 주입, 그리고 가압의 공정을 채택합니다. 전해액 흡수 일관성, 신뢰성 및 완전성이 높습니다.

주요 특징:

*슈퍼커패시터 전해액은 부식성이 매우 강하고 고체로 결정화되기 쉽기 때문에 밸브 및 파이프라인 막힘이 발생하기 쉽고 정상적인 액체 주입 작업을 수행할 수 없습니다.

우리 회사는 매우 가혹한 서비스 환경인 강한 부식 및 결정화 문제에 대한 대응으로 슈퍼 커패시터용 액체 주입 분야에서 많은 실무 경험을 보유하고 있습니다.

고객의 요구와 요구에 따라, 당사는 액체 주입 구조용 밸브 구성요소의 파이프라인 레이아웃을 지속적으로 개혁하고 최적화해 왔으며, 부식 및 결정화 문제가 완전히 해결되었습니다.

*다단계 여과 장치와 특수 소재 흡착 시스템을 사용하여 원활한 밸브 파이프라인을 효과적으로 보장하고 진공 펌프를 부식 손상으로부터 보호합니다.

막힘이 발생하여 진공 펌핑을 위해 펌프 블레이드를 열 수 없습니다.

*액체 주입 과정에서 전해액이 글러브 박스에 노출되는 경우가 거의 없어 다른 글러브 박스 구성품의 휘발성과 내식성이 크게 감소합니다.

* 수분 함량이 높기 때문에 장갑함에 질소를 채워서 정화해야 합니다.

많은 시간이 소모되는 강수량. 파이프라인과 필터 장치는 직원이 작동하기 편리한 글러브 박스에 배치됩니다. 필터 장치는 분해 및 조립이 편리하여 과도하게 축적된 잔류 액체를 제거하고 세척을 크게 줄입니다.

또한 조인트 파이프라인이 막혀 있고 DMC 세척으로도 문제가 해결되지 않을 경우 글러브 박스 작동 포트를 통해 유리를 제거하고 글러브 박스에 들어가 파이프를 제거하면 쉽게 제거할 수 있습니다. 환기 후에도 정화가 이루어져 유지됩니다.

작업 환경

*DMC 세척 기능이 있습니다. 주로 월별, 분기별 세척을 통해 파이프라인을 깨끗하고 정돈된 상태로 유지합니다.

* 특수 이중방향 공압밸브는 막힘이 없으며 내부는 내식성이 강한 SUS316 및 PTFE로 제작되었습니다.

*측정 정확도와 반복성 일관성이 높고, 전해질 정확도는 ±1%입니다.

*높은 효율성, 정확한 정밀도, 편리하고 안정적인 작동이 특징입니다.

*진공 시간, 고진공 값, 저진공 값, 액체 주입량, 대기 시간, 가압 시간 및 압력 방출 시간을 설정하고 조정할 수 있습니다.

*부식 방지, 장수명 설계, 주요 부품은 수입 부품입니다.

*액체 주입 탱크의 조인트는 스테인리스 스틸로 만들어졌으며 호스는

부식 방지 PE 호스를 사용하고, 본체는 6시리즈 알루미늄 합금으로 제작되어 기계 전체가 부식 방지 기능을 갖추고 있습니다.

*제품의 다양한 높이에 맞게 고정장치의 조립 및 분해가 편리합니다.

*외관이 정교하고 아름다우며, 성능이 안정적입니다.

사출 생산 워크플로:

배터리를 브라켓에 위치시키기 → 실린더를 들어올리기 → 진공화 → 사이클 완료 → 주입 순환(고압, 진공) → 주입 → 셀 꺼내기 → 액체 주입 완료



자세한 작업 프로세스 설명:

1. 배터리를 수동으로 액체 충전 브래킷에 넣은 다음 무게를 측정하고 커패시터 6개를 차례로 넣습니다.

2. 시작 스위치를 눌러 리프팅 메커니즘을 올리고 자동 액체 주입 주기를 시작합니다.

3. 진공화. 진공도와 설정 시간에 도달하면 시스템은 자동으로 액체를 주입하고 시스템은 자동으로 정압(압력 및 진공)을 수행합니다.

순환;

4. 주입 후 배터리를 수동으로 꺼내십시오.

비고: 진공 시간과 정지 시간은 상황에 따라 설정할 수 있습니다. 정지 시간은 진공화하거나 질소로 가압할 수 있습니다.

기술적 매개변수:

적용 가능 제품	직경 60mm 배터리, 상위 커패시터(직경은 가능)  맞춤형).높이 50-150mm
주입 정확도	±1%
주입량	0~250ml, 조절 가능
비어 있는	진공 압력을 -98kpa 이상으로 유지 하세요  액체 주입 중(진공 펌프는 추가 부품 임 )
진공 시간	낮은 진공도, 주입 정지 시간, 압력 및 시간을 설정 및 조절 가능
액체 주입 탱크	액체 주입 탱크 의 조인트는 스테인리스 스틸 로 만들어 졌으며 호스는 내식성 PE 호스 로 만들어졌습니다 .        본체 는 6시리즈 알루미늄 합금 으로 제작되어 전체 기계 가        부식 방지.
용량	일부 주입 주기 는 12분 소요 , 주입 스테이션 6개
작업 스테이션	6
질소 ( 글러브 박스 의 작동 가스 와 일치 )	≥0.4MPa
전압	교류220V
힘:	1.5kW
차원	900L*800W*760Hmm
