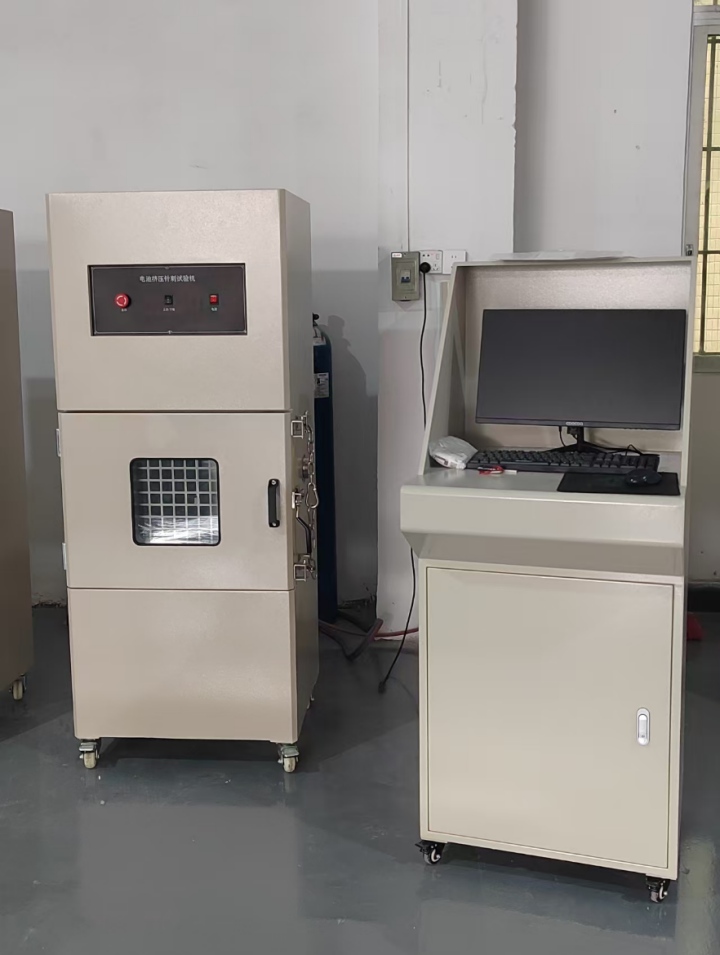

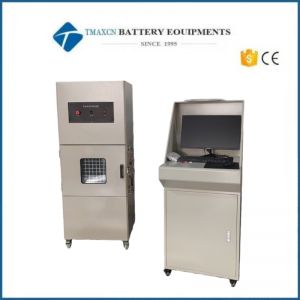

배터리식 못 관통 및 파단 시험기 (컴퓨터 제어형, 카메라 포함)

제품 개요:

1.  시험 목표

이 장치는 압축이나 바늘 관통을 포함하여 가정용 폐기물의 사용, 운송, 보관 또는 취급 중에 발생할 수 있는 다양한 배터리 조건을 시뮬레이션하도록 설계되었습니다. 배터리가 폭발하거나 발화하지 않으면 적합 판정을 받은 것으로 간주됩니다.

2.  시험 방법 설명

시험은 주변 온도 20 ° C ± 5 ° C에서 실시해야 합니다. 완전히 충전된 배터리를 두 개의 평평한 표면에 놓고, 판의 방향에 수직으로 13kN ± 0.78kN의 힘으로 압축합니다. 압축 시험은 최대 압력에 도달하면 종료합니다. 시험 중에는 외부 단락이 발생해서는 안 되며, 배터리가 폭발하거나 화재가 발생하지 않으면 합격으로 간주합니다.

눌러 터뜨리는

1) 원통형 배터리의 경우, 압출된 배터리의 세로축은 압출 장치의 두 판과 평행해야 합니다.

2) 각형 및 파우치형 배터리의 경우 압축 테스트는 배터리의 넓은 면에서만 수행됩니다.

3) 동전형 또는 버튼형 배터리의 경우, 배터리의 위쪽과 아래쪽 표면이 평판과 평행하도록 하여 압축 테스트를 수행하십시오.

손톱 관통

시험은 열전대(접점이 배터리에 고정됨)가 장착된 배터리를 사용하여 주변 온도 20 ° C ± 5 ° C에서 수행해야 합니다.

주된 표면의 경우, 시료를 흄 후드 안에 놓고 녹슬지 않는 강철 바늘을 사용하여 배터리의 가장 넓은 표면 중앙을 10mm/s에서 40mm/s의 속도로 뚫습니다.

만족 기준

GB/T 31485-2015 "전기 자동차용 전력 배터리의 안전 요구사항 및 시험 방법"

GB/T 31241-2014 "휴대용 전자제품용 리튬이온 배터리 및 배터리 팩의 안전 요구사항"

UN38.3 "위험물 운송을 위한 유엔 시험 및 표준 매뉴얼" UN38.3 "위험물 운송을 위한 유엔 시험 및 표준 매뉴얼"

IEC 62133 "셀로 구성된 배터리(팩) 및 휴대용 기기에 사용하기 위한 안전 요구사항"

IEC 62133 "셀로 구성된 배터리(팩) 및 휴대용 기기에 사용하기 위한 안전 요구사항"

UL 1642:2012 "리튬 이온 배터리 표준"

기술 사양

1. 내부 상자 크기: 420x450x460 mm (가로 x 세로 x 높이)

2. 장비 크기: 750x680x1730 mm (가로 x 세로 x 높이)

3. 내부 상자 재질: SUS201 스테인리스강판, 두께 1.2mm, 테프론 코팅;

4. 외부 상자 재질: 1.5mm 두께의 냉간압연 강판에 소성 도장 마감 처리;

5. 관찰창: 250x250mm 크기의 2겹 강화유리로 제작되었으며, 스테인리스 스틸 메쉬가 장착된 투명 관찰창이 있습니다.

6. 배기구: 직경 100mm, 외함 후면에 위치;

7. 압력 방출 벤트: 탱크 뒷면에 위치하며 개구부 크기는 200x200mm입니다. 시료가 폭발하면 벤트가 열려 압력을 방출합니다.

8. 박스 도어: 왼쪽으로 열리는 단일 도어이며, 안전 리미트 스위치와 측면에 방폭 체인이 장착되어 있습니다. 작업자의 안전을 위해 박스 도어가 닫힌 후에만 장비를 작동할 수 있습니다.

9. 테스트 포트: 기기 왼쪽에는 직경 50mm의 테스트 포트가 있어 온도, 전압, 전류 등의 데이터 수집 케이블을 쉽게 연결할 수 있습니다.

10. 조명 장치: 시험 시료의 상태를 관찰하기 용이하게 합니다. 모니터링 장치: 시험 시설에는 데이터의 정확성을 보장하기 위해 원격 제어를 지원하는 고화질 카메라 모니터링 시스템이 설치되어 있습니다.

11. 제어 방식: 컴퓨터 제어; 구동 방식: 서보 모터 구동

12. 압축 방향:

a. 원통형 배터리의 경우, 압출 성형된 배터리의 세로축은 압출 장치의 두 판과 평행해야 합니다.

b. 각형 및 파우치형 배터리의 경우, 압축 시험은 배터리의 넓은 면에서만 실시해야 합니다.

c. 동전형 또는 버튼형 배터리의 경우, 배터리의 위쪽과 아래쪽 표면이 평판과 평행한지 확인하여 압축 테스트를 수행하십시오.

13. 힘 센서 범위: 20kN

14. 압력 표시 정확도: 0.1 N

15. 센서 해상도: 1/1000초;

16. 단위 변환: kg, N, lb

17. 온도 측정 범위: 0 ~ 1000 ° C;

18. 온도 측정 채널: 1개 채널;

19. 온도 표시 정확도: 0.01 ° C;

20. 전압 측정 범위: 0 – 100V;

21. 전압 측정 채널: 1개 채널;

22. 전압 표시 정확도: 0.01V;

23. 현재 획득 채널: 1개 채널

24. 테스트된 최대 배터리 크기: 200x200x200 mm (가로 x 세로 x 두께)

25. 압출 스트로크: 250mm

26. 압력 유지 시간: 0 ~ 99시간 (시간/분/초는 임의로 설정 가능)

27. 압출 헤드: 면적이 20cm² 이상인 표준 평판형 압출 헤드

28. 압축 강도: 13 ± 0.2 kN 의 압축력을 가하고 1분 동안 유지합니다.

29. 테스트 속도: 침술: 1 ~ 40mm/s; 압박: 1 ~ 20mm/s;

30. 속도 정확도: ± 1 mm;

31. 침술 검사 시간 설정: 0 ~ 99시간 (시간/분/초는 임의로 설정 가능)

32. 침 시술 방향: 배터리 플레이트에 수직으로 침을 꽂고(철침은 배터리에 꽂힌 상태로) 1시간 동안 관찰합니다.

33. 고온 내성 강철 바늘의 규격: 표준 크기는 직경 3.0mm ~ 직경 8.0mm이며 길이는 100mm입니다. 별도로 명시되지 않는 한 각 크기별로 1개씩 제공됩니다.

34. 시료 고정 방법: 수동 클램핑;

35. 배터리 팩 표면에 부착된 온도 센서가 설치되어 배터리의 현재 온도를 실시간으로 모니터링합니다.

36. 시험 시간, 배터리 온도, 최고 온도, 배터리 전압 등의 실험 데이터를 기록할 수 있습니다.

37. 비디오 녹화 기능: 테스트 과정 전체를 녹화할 수 있도록 Hikvision 1080P HD 카메라가 장착되어 있습니다.

37. 장비 무게: 약 150kg

38. 전원 공급 장치: AC 220V

39. 출력: 2kW

못 관통 및 파쇄 시스템의 기능 및 특징:

1.  테스트 소프트웨어는 전압 측정 기능을 갖추고 있습니다. 각 배터리의 테스트 요구 사항에 따라 배터리 케이스가 파손되거나 배터리 내부 부품이 손상될 때까지 테스트를 계속 진행합니다. 단락(배터리 내부 전압이 0V로 떨어지는 경우)이 발생하면 테스트 중 배터리 전압 변화가 자동으로 기록됩니다. 전압이 0V에 도달하면 장치는 자동으로 테스트를 중지합니다.

2.  전력 배터리 테스트 요구 사항에 따라 테스트 시스템은 배터리 모듈을 원래 크기의 30%까지 압축(즉, 변형 한계)하거나 사전 설정된 압력 값(예: 13kN)을 가할 수 있습니다. 압축 테스트가 지정된 힘 임계값에 도달하고 사전 설정된 유지 시간이 완료되면 장비는 테스트를 종료합니다.

3.  이 시스템은 압력, 변형 또는 전압의 세 가지 조건 중 하나를 기준으로 샘플을 테스트할 수 있도록 합니다.

4.  본 시스템은 세 가지 테스트 모드를 제어 변수로 사용하여 임의의 조합으로 테스트를 지원합니다. 즉, 세 가지 또는 두 가지 테스트 조건을 동시에 설정할 수 있으며, 장비는 조건 중 하나라도 충족되면 테스트를 중지합니다.

5.  테스트 시스템은 테스트 중 속도를 표시할 수 있으며, 또는 컴퓨터 소프트웨어에서 필요한 테스트 속도를 설정할 수 있습니다.

6.  모든 컴퓨터 운영 체제는 처리를 위해 Windows 대화 상자를 사용하며, 이를 통해 사용자는 표 형식을 사용자 지정하고 프로세스 전반에 걸쳐 테스트 데이터를 기록할 수 있으며, 결과를 저장, 비교 및 추적하는 기능을 사용할 수 있습니다.

7.  전용 테스트 제어 마더보드는 힘, 변위 및 전압 값을 동시에 기록할 수 있습니다. 제어 마더보드는 컴퓨터에 실시간 명령을 전송하며, 인터페이스를 통해 압축력, 온도, 전압, 속도 및 변형을 실시간으로 모니터링하고 기록할 수 있습니다. 이를 통해 사용자 친화적인 조작으로 데이터를 보고서로 생성하거나 직접 내보낼 수 있습니다.

8.  테스트 중에는 전압 신호를 수집하여 테스트 기능을 제어할 수 있습니다. 배터리 테스트 중에는 전압이 변동하므로 시스템은 미리 설정된 전압 값을 입력하고 신호를 출력합니다. 설정된 전압에 도달하면 압축 테스트가 중지됩니다.

9.  다양한 산업 분야의 테스트 요구 사항을 충족하기 위해 테스트 리셋 및 예압력 리셋 옵션을 제공합니다. 보고서는 표준 WORD 템플릿을 사용하여 생성되며, 프로그램이 표와 이미지에 템플릿 형식을 자동으로 적용하여 유연성을 높이는 동시에 깔끔하고 직관적인 테스트 인터페이스를 제공합니다.

못 관통 및 파쇄 시험 소프트웨어의 주요 인터페이스 개요:

1.  네 가지 영역은 곡선 영역, 실시간 데이터 수집 영역, 제어판 영역 및 테스트 데이터 영역입니다. 이 시스템은 통합 테스트 인터페이스에서 힘 값, 변형 측정값 및 전압 판독값을 표시합니다.

2.  데이터 범위를 숨길 수 있습니다.

3.  테스트 설정, 곡선 선택, 보고서 인쇄 및 저장;

4.  테스트 설정에는 샘플 정보, 제어 방식, 테스트 완료 기준 및 기타 일반적으로 요구되는 세부 정보가 포함됩니다.

5.  테스트 플레이트에서 이동 속도를 빠르게 조절할 수 있습니다(특정 속도 매개변수가 필요한 테스트에 적합).

6.  지름길을 사용하여 기계의 움직임을 제어할 수 있습니다.

7.  데이터베이스의 데이터는 수동으로 선택적으로 삭제할 수 있습니다.

8.  데이터베이스는 최대값, 최소값, 평균, 표준편차, 변동계수와 같은 통계값을 자동으로 계산합니다.

장치 설치 환경:

1. 주변 온도: 0 ~ 50 ° C;

2. 상대 습도: 45 ~ 85% RH;

3. 대기압: 86 ~ 106kPa;

4. 직사광선이나 기타 직접적인 열 복사를 피하십시오.

5. 주변에 강한 진동이 없음;
