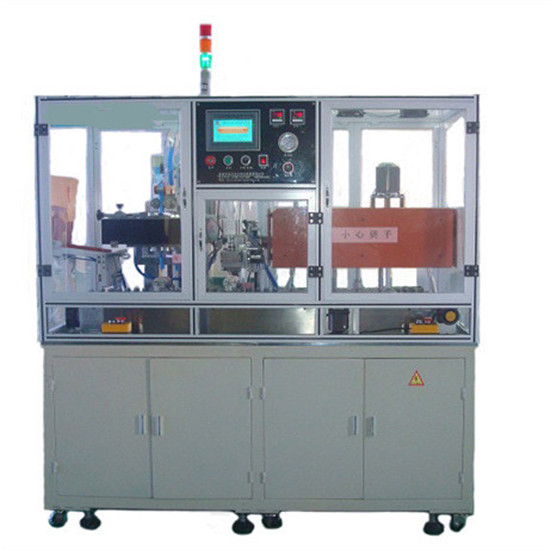

배터리 팩 조립용 자동 18650 26650 32650 원통형 배터리 PVC 열 수축 포장기

1.  장비 설명

1.1  작업  원리

단일 배터리 포장을 위해 설계된 전자동 표면 패드 및 PVC 수축 장비입니다.

열수축로는 두 개의 온도 조절기로 제어되며, 제어 온도는 일반적으로 100~180도이며 두 구역으로 나뉩니다.

U자형 가열관이 가열되고 수축하면 배터리가 회전하게 되므로 효과가 더 좋습니다.

맞춤형 고온 자석 300-400도를 사용하여 배터리를 수축로에 밀어 넣습니다.

PVC 멤브레인은 배터리에 끼워져 먼저 낮은 온도의 첫 번째 수축로에서 예열되고, 그 다음 더 높은 온도의 두 번째 수축로에서 예열됩니다.



1.2  성능 특성

기계 전체가 인간화되어 노동력이 절감되고 비용이 절감되며 한 사람이 쉽게 조작할 수 있습니다.

안정적이고 효율성이 높으며 안전하고 신뢰할 수 있는 작동, 자동 알람 기능이 있습니다.

완전한 기능과 간단한 조작으로 배터리 대량 생산에 적합합니다.

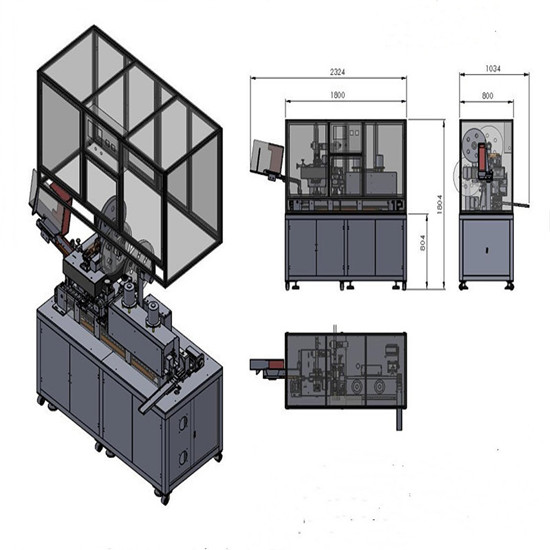

1.3  기본 구조

1.  배터리는 플레이트 전체에 올려 놓으면 자동으로 배터리가 장착되고 정밀한 자석 받침대를 사용하여 배터리를 고정합니다.

2.  자동 필름 커버 절단:

 전체 롤 수축 필름의 자동 공급, 스테핑 모터의 정밀 공급, 자동 하중 절단, 자동 필름 커버링;

3.  자동 블랭킹 패드:

 롤패드 전체의 자동 블랭킹, 자동 공급, 자동 블랭킹 및 절단 패드, 자동 패딩 ;

4.  표면 매트 폐기물의 자동 재활용

5.  자동 수축 필름 분사: 수직 회전 필름, 오므론 온도 컨트롤러, 정확하고 균일한 로 온도, 우수한 수축 효과;

6.  앞면은 분류기와 연결 가능하고, 뒷면은 잉크젯 프린터와 연결 가능하며, 연결이 편리합니다.

7.  수입 부품으로 제작: 미쓰비시 PLC, 스테핑 모터 드라이버, SMC 공압 부품, 오므론 공압 부품, 터치 스크린 제어 스위치;

8.  수축 필름 및 표면 패드 사양: 롤 형태



사양

모델	티맥스-S K01
사양	18650 또는 기타 원통형 셀
필름 속도	60개/분
필름 정밀도	±0.1mm
전원 공급 장치	380V/220V
힘	4KW
무게	265kg
기계 크기	3100*900*1800mm
케이싱 요구 사항	코일의 폭은 29.7±0.2mm이고, 단일층의 두께는 0.08±0.01mm입니다.
절연 시트 코일 크기	폭 20 ± 0.1mm (코일 중앙에 재료 파손 및 테이프 인터페이스 없음)
절연 시트 다이 크기	외경 17.4 ± 0.1 mm; 내경 10.5 ± 0.1 mm; 내경 및 외경 동심도 ± 0.10 mm
열수축성 바닥 가장자리 크기	2.5mm ± 0.3mm (크기 오차는 케이싱 재질 및 베이킹 조건에 따라 발생)
