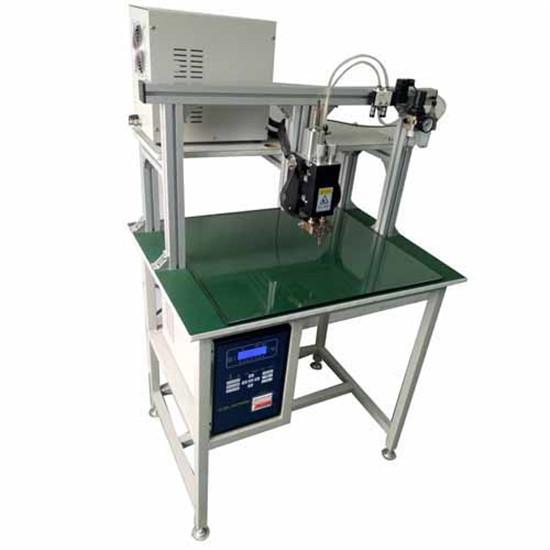

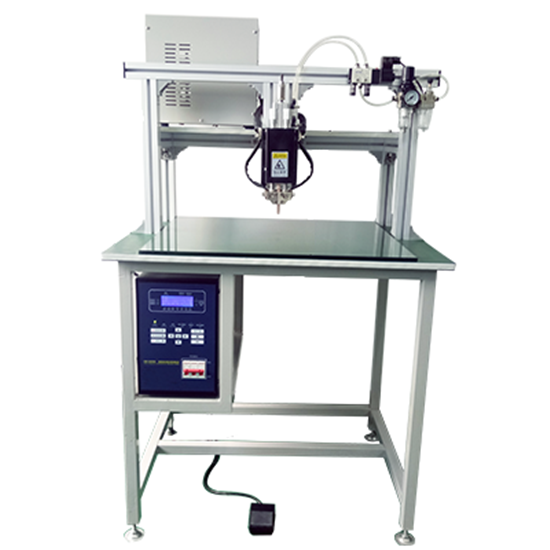

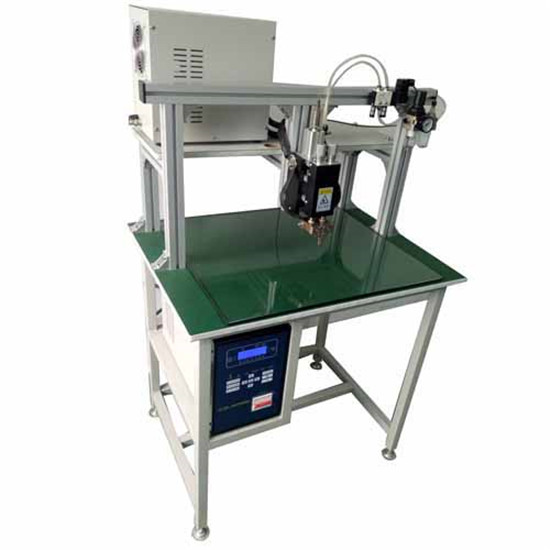

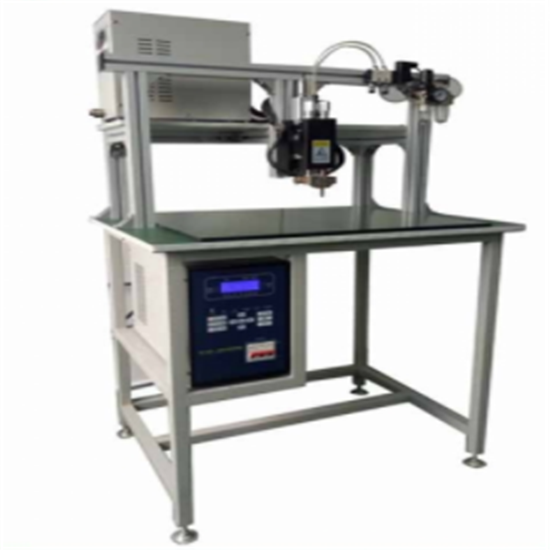

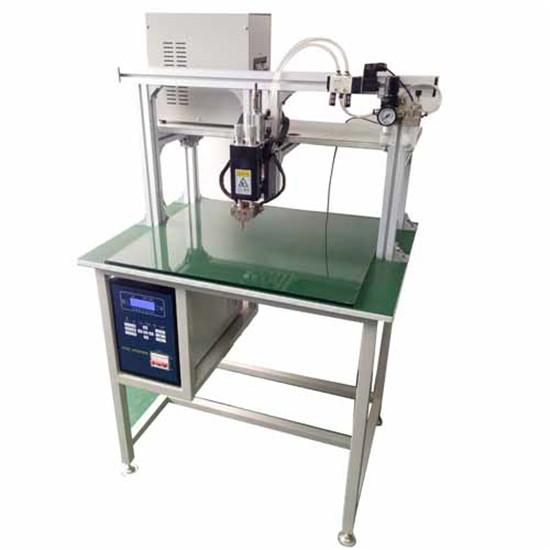

EV 자전거 배터리용 5000A/8000A 수동 공압 인버터 DC 스팟 용접기

특징

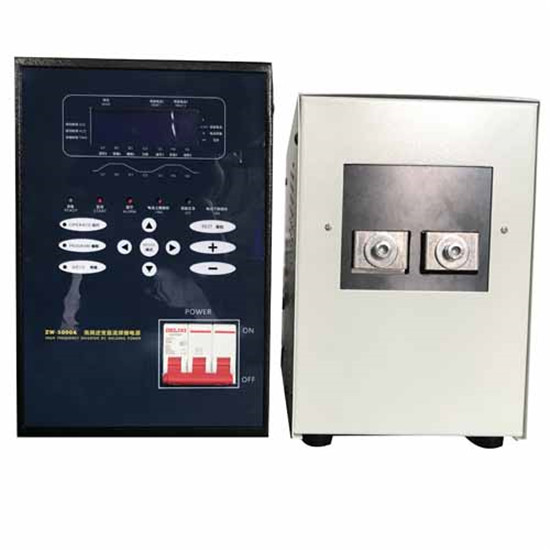

이 장비는 인버터, 용접 컨트롤러, 중간 주파수 변압기를 포함합니다. 모듈형 설계를 채택하고, 수입 부품을 엄선하여 사용하며, 자사의 첨단 마이크로컴퓨터 컨트롤러를 탑재하고 있습니다. 또한, 2세트의 아날로그/디지털 변환 회로와 연동하여 전원 전압을 변경합니다. 온도 변화는 자동으로 제어되어 안정적인 출력을 유지합니다.

점용접기는 널리 사용되고 있으며, 용접 변압기는 부피가 작고 출력 에너지가 큽니다.

이점

1. DC 용접 전류를 공급하기 위해 전류를 정류합니다.

2. 철심재료의 에너지를 감소시키는 데 도움이 됩니다 .

3. 전기에너지를 직류전력으로 변환

4. DC 출력. 열 집중도, 열 효율이 증가하고, 용접 공정이 안정되고, 용접 품질이 향상되며, 전극 수명이 연장됩니다.

사양

모델	티맥스 - DC - 01
변압기  최대 출력  전력	3 5KVA
최대 출력 단락  전류	5000A
용접  조건	8
개방 회로  전압	10V
제어 모드	정전류 제어
F 주파수를 입력  하세요	교류 220V±10% 50Hz
무게	5 5kg
용접 두께	평행용접 최대두께 : 0.03mm~0.5mm
상단 및  하단 맞대기  용접 의  최대  두께	0.3mm+1mm
크기	185x280x420mm



현재의	4000A	5000A	8000A
입력 전력	교류 220V±10%, 50Hz±2Hz	교류 380V±10%,  50Hz±2Hz	교류 380V±10%, 50Hz±2Hz
정격 용량	20KVA	25KVA	35KVA
최대 출력 단락 전류	4000A	5000A	8000A
출력 전류 범위	800-4000A	800-5000A	500-8000A
출력 전압	12V	10V	10V
인버터 주파수	4kHz	4kHz	4kHz
용접 시간	1.0ms~99.0ms 조정 가능, 정확도: 0.1ms	1.0ms~99.0ms 조정 가능, 정확도: 0.1ms	1.0ms~99.0ms 조정 가능, 정확도: 0.1ms
용접 펄스 섹션	2	2	3
용접 사이클 기간	1	1	11
작업대 크기	600mm*800mm	600mm*800mm	600mm*800mm
용접 범위	580mm*580mm	580mm*580mm	580mm*580mm
용접 헤드의 높이 조절 범위	10-150mm	10-150mm	10-150mm
용접 바늘 사양	1.5mm-3mm/6mm 선택 가능	1.5mm-3mm/6mm 선택 가능	1.5mm-3mm/6mm 선택 가능
용접 바늘 사이의 조정 가능한 거리	0-10mm	0-10mm	0-10mm
실린더의 조정 가능한 스트로크	5-30mm	5-30mm	5-30mm
2차 방전 케이블 사양	95mm²	95mm²	95mm²
케이블 길이	500mm	500mm	500mm
용접 헤드 압력의 조정 가능한 범위	1-5kg	1-5kg	1-5kg
용접 속도	0.5-0.8/포인트	0.5~0.8초/포인트	0.5~0.8초/포인트
평면 이중 바늘 용접 두께	0.08-0.2mm 도금 니켈/순수 니켈	0.08~0.25mm 도금 니켈/순수 니켈	0.08~0.3mm 도금 니켈/순수 니켈
볼록점과 평바늘의 용접두께	0.15~0.25mm 도금 니켈/순수 니켈	0.15~0.3mm 도금 니켈/순수 니켈	0.2~0.5mm 도금 니켈/순수 니켈
설정 가능한 사양의 수	8	8	99
표시하다	주도의	주도의	TFT 800X480 정전식 터치스크린
초과한도 알람 설정 모드	현재 설정	현재 설정	현재 설정 + 현재 파동 모니터링
용접 모드	단일 용접	단일 용접	단일 또는 이중 용접
제어 모드	PWM	PWM	PWM
제어 방법	1200V 200A IGBT	1200V 200A IGBT	1200V 300A IGBT
제어 모드	정전류	정전류	정전류 및 정전압
냉각	강제 공기 냉각	강제 공기 냉각	강제 공기 냉각
무게	35kg	35kg	40kg
주요 기계의 무게	430L*185W*280H mm	430L*185W*280H mm	455L*205W*315H mm
변압기 크기	265L*180W*255H mm	265L*180W*255H mm	475L*200W*290H mm
전체 메인 사이즈	800Lx600Wx1200H mm	800Lx600Wx1200H mm	800Lx600Wx1200H mm
용접 응용 프로그램	배터리 연결부, 하드웨어 시트, 와이어 하네스, 단자대 등	배터리 연결부, 하드웨어 시트, 와이어 하네스, 단자대 등	배터리 연결부, 하드웨어 시트, 와이어 하네스, 단자대 등
