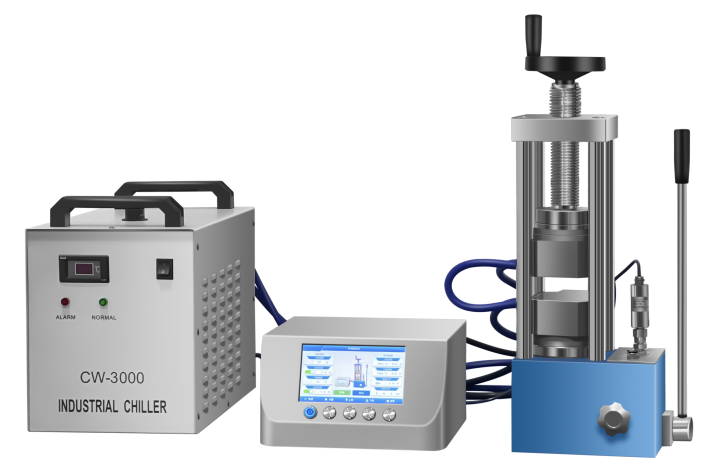

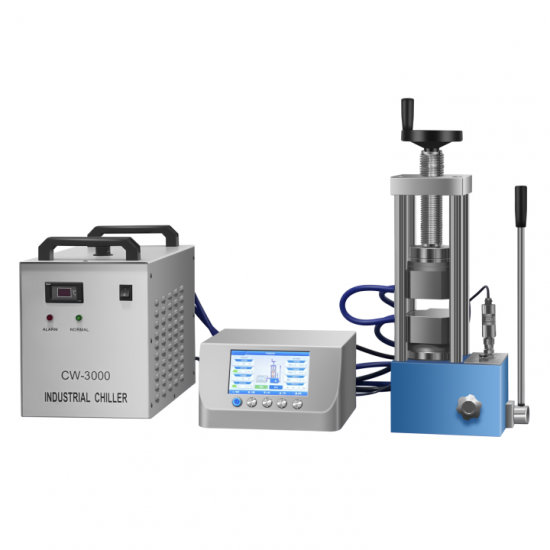

24T 300C 또는 500C 이중 플레이트 수동 핫 프레스 옵션 워터 쿨러

24T 300C 또는 500C 이중 플레이트 수동 핫 프레스 옵션 워터 쿨러

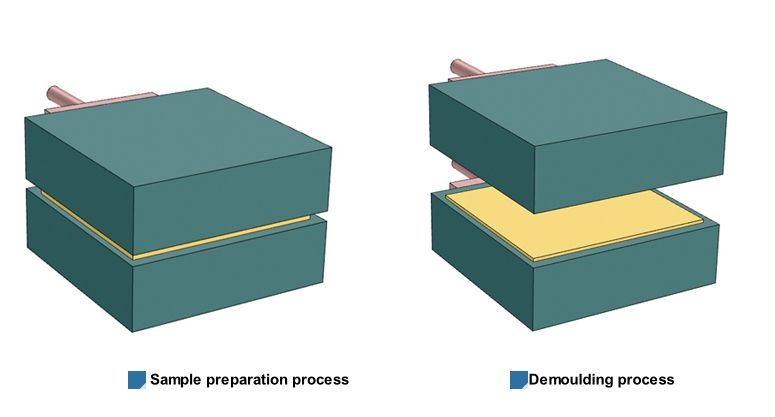

금형 작업 다이어그램

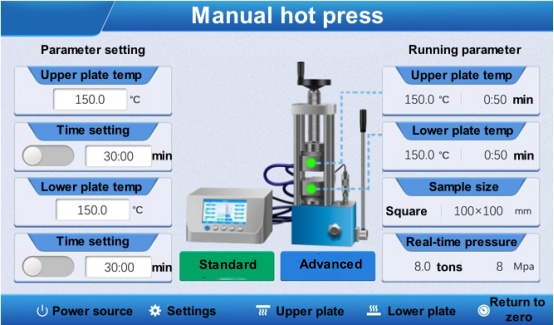

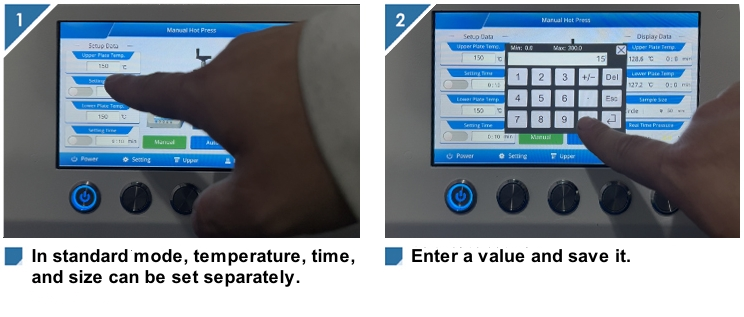

작동 인터페이스(수동 모드)

표준 인터페이스: 상하판의 가열온도와 일정온도 시간을 인터페이스에서 별도로 설정할 수 있습니다.

0으로 복귀 버튼: 압력을 0으로 보정합니다.

상단 플레이트 버튼: 상단 가열판을 가열합니다.

하단 플레이트 버튼: 하단 가열판을 가열합니다.

타이밍 스위치: 타이밍 기능을 켜고 끌 수 있습니다.

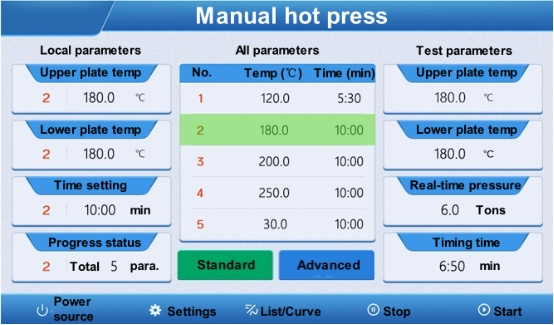

작동 인터페이스(자동 모드)

시작 버튼: 다단계 가압 프로그램에 따라 가압할 수 있습니다.

정지 버튼: 정지 버튼을 누르면 가열 과정이 정지됩니다.

목록 / 곡선: 현재 표시 상태를 목록과 곡선으로 전환할 수 있습니다.

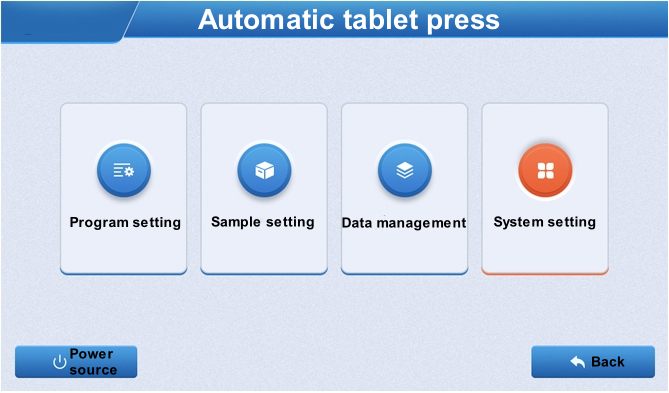

설정 인터페이스

설정 화면으로 들어가려면 조작 화면에서 설정을 탭하세요. 설정 화면에는 네 개의 아이콘이 있습니다.

프로그램 설정: 다단계 압력 절차와 압력 유지 시간을 설정할 수 있습니다.

샘플 설정: 샘플의 모양과 크기를 설정하여 사용자가 샘플의 압력을 계산하는 데 도움이 될 수 있습니다.

데이터 관리: 이전에 저장된 데이터 레코드를 불러와서 수정할 수 있습니다.

시스템 설정: 관리자는 다양한 매개변수를 설정할 수 있으며, 비밀번호 "666"을 입력하세요.

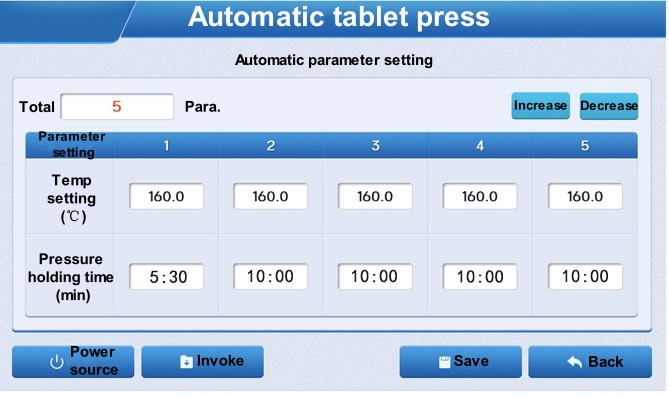

설정 인터페이스

다중 세그먼트 프로그램 설정: 최대 5개 세그먼트의 가압 프로그램을 설정할 수 있습니다.

호출 버튼: 압력에 대한 자동 작동 인터페이스에 설정된 매개변수를 호출합니다.

저장 버튼: 나중에 호출할 수 있도록 설정된 매개변수를 데이터베이스에 저장합니다.

뒤로가기 버튼: 설정 화면으로 돌아갑니다.

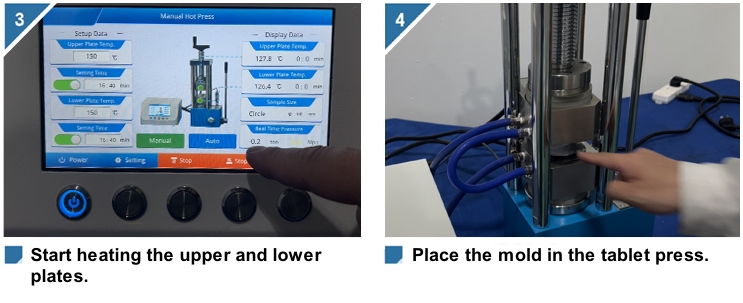

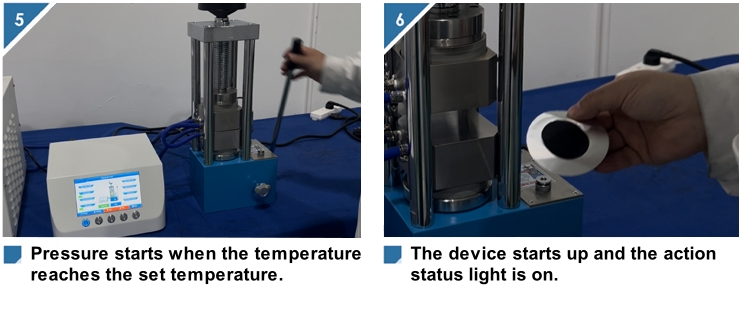

작업 절차

기술적 매개변수

악기 종류	PCH-600C ( 300.0℃ )/ PCH- 600CG(5 00.0℃ )
압력 범위	0- 24.0 톤
피스톤 직경	크롬 도금 실린더 Φ 95 mm(d)
과목의 전체 구조	장비에는 오일 누출 지점을 줄이기 위한 밀봉된 연결부가 없습니다.
금형 가열 온도	실내온도 -300.0 ℃ /500.0℃
일정 온도 시간	1초 ~ ∞초
온도 제어 정확도	0.1℃
단열방법	수입 방열판
냉각 방식	수냉 급속냉각 [ 옵션 수냉 쿨러]
금형 크기	1 00x 1 00mm(멕시코)
주 엔진 크기	245 X 175 X5 0 0(KxPXH)
전체 크기	50 0X 175 X 50 0(가로x세로x높이)
전원	6 00 W(220V/110V 맞춤 제작 가능)
주 엔진 무게	60kg

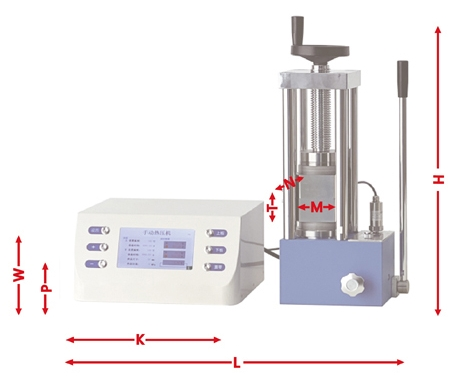

파우더 프레스 크기 다이어그램
