힘

7KW

7KW

10KW

10KW

튜브  크기

직경 60(외경)X1250mm

직경 80(외경)X1250mm

직경 60(외경)X1300mm

직경 80(외경)X1300mm

열 복사를 막기 위해 로 튜브 중앙의 양쪽에 두 개의 퍼니스 플러그를 설치해야 하며, 가열하기 전에 퍼니스 챔버의 올바른 위치에 놓아야 합니다.

전원 공급 전압

220V/380V

단계

하나의

가열 요소

모델 1800 실리콘 몰리브덴 바

제어 모드

Yudian  프로그램을 이용한 온도 조절 측정기 (표준)

1 , 50-세그먼트 프로그래밍 온도 제어 지능형 PID 조정.

2. 과열 보호 및 커플링 단선 보호 기능이 있습니다. 과열 또는 커플링 단선 시 전기로 가열 회로가 자동으로 차단됩니다. ( 전기로 온도가 1720도를 초과하거나 열전대가 소손되면 AC 릴레이가 자동으로 켜지고 주 회로가 차단되며, 패널의 ON 표시등이 꺼지고 OFF 표시등이 켜집니다.)

3、485 통신 인터페이스 탑재 ( 소프트웨어 는 구매 시 제공 )

4. 전원 끄기 보호 기능이 있어 전원이 꺼진 후 용광로를 시작하면 프로그램이 시작 온도에서 시작하지 않고, 전원이 꺼졌을 때 용광로의 시작 온도에서 시작합니다 .

5. 본 기기는 온도 자동 설정 기능을 갖추고 있습니다 .

（수입 악기 교체시 추가비용 발생 ）

FP93 온도계(일본  SHIMADEN) EUROTHERM 기기 터치스크린 기기

난로 또는 용광로 재료의 챔버

1.  진공 여과를 통해 형성된 고품질 고순도 알루미나 다결정 섬유 경화로.

2.  일본기술을 채택하여 성형하여 슬래그가 떨어지지 않고 보온성이 우수합니다.

제어 정밀도

+/- 1℃

방아쇠

위상 이동 트리거

전기 제품

절강친트

실리콘 제어 정류기

106/16E Ximenkang, 독일

가장 높은 온도

1700℃

정격 온도

1650℃

가열 속도

   ≤20℃/분 （ 요구에 따라 조정 가능 ）

권장 가열 속도

  ≤10℃/분

1차 및 2차 온도 구역의 열전대 모델

B형

가열 섹션의 길이

210+210mm

일정 온도 구간의 길이

250~300mm

온도 교정 ( 선택 사항 )

튜브 퍼니스의 정기적인 온도 교정은 퍼니스 온도의 정확성과 균일성을 유지하는 데 도움이 됩니다. 이 작업을 돕기 위해 간단한 교정 도구를 선택할 수 있습니다. 전체 교정 키트에는 표준 열전대, 온도 교정기, 보상 도체가 포함되어 있습니다.

진공 시스템

   1 、단단 펌프 TW-1.5A 2 、더블 펌프 2 xz - 2   3 、Vs-0.1 진공 시스템

  4 、VS 고진공 시스템 5 、정압 펌프 6 、UK PCG550 (INFICON) 정전식 진공 게이지

1.  일반적으로 tw-1.5a 단일 단계 펌프는 대략 진공을 실시하고 용광로 튜브에서 가스를 끌어내는 데 사용됩니다.

2.  2단 펌프 2XZ-2 진공 펌프는 관형로 관의 진공을 약 10Pa까지 펌핑할 수 있습니다.

3.  Vs-0.1 진공 시스템은 튜브로의 진공도를 0.1Pa까지 펌핑할 수 있습니다(저항 진공 게이지 디스플레이 포함).

4.  VS 고진공 시스템(분자 펌프와 기계 펌프로 구성된 시스템)은 튜브로의 진공도를 10-3 Pa까지 펌핑할 수 있습니다.

5.  정압 펌프(시스템은 튜브 내 압력을 -100.0kPa ~ 100.0kpa로 제어할 수 있음).

6.  영국(INFICON) 용량성 진공 게이지(측정 범위: 3.8 x 10-5-1125 Torr, 혼합 가스를 포함한 모든 종류의 가스 감지 가능, 정확한 측정, 우수한 반복성, 옵션으로 부식 방지 유형 PCG554 제공)

밸브 및 플랜지

규정 준수

 세

주변 표면 온도

≤45℃

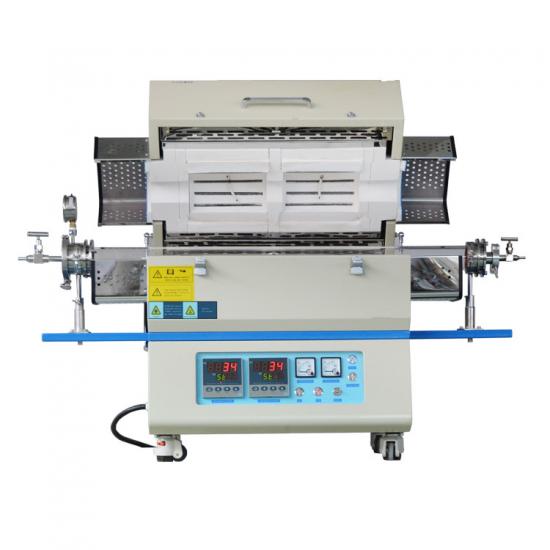

TL1700-1700 이중 온도 관형로

1 개

코런덤 튜브

1 개

스테인리스 스틸 플랜지

1세트

스테인리스 스틸 퍼니스 후크

1 개

알루미나로 플러그

2 쌍

열  장갑

1 쌍

루미나 도가니​

1 개

모델 S 열전대

2 개

COM-USB 인터페이스(옵션)

1 세트
