챔버 내 최대 유압 압력

300Mpa(43500PSI)

게이지 압력 값을
힘으로 변환

87mm 직경 유압 프레스의 게이지 표시 압력 값(Mpa)

5

10

15

20

유압 프레스에 가해지는 실제 힘(톤)

3

6

9

12

CIP 용기에 가해지는 압력(Mpa) vs 22mm 용기 실린더

77

155

232

310

참고사항:

Vessel Cylinder에 실제로 가해지는 힘(Ton)은 작업물에 가해지는 힘과 같습니다.

작업물에 실제로 가해지는 압력(Mpa)을 계산하려면 아래 방정식을 따르세요.

P = T/ π r^2 xgx 10

P: 작업물에 가해지는 압력(Mpa)

T: 압력 용기 실린더에 가해지는 힘(미터톤)

g: 표준 중력. g ≈ 9.8 m/s2

파이 : ~3.14

r: 압력용기의 반경(cm) (1.1cm)

1000kg = 1미터톤; 1Mpa  ≈  10Kg/cm2

유압 기계

15톤

하단 실린더 이동 거리

최대 20mm

작동 온도

10~40 ° C

작업 공간의 차원


 D1: 100mm D2: 85mm D3: 90mm
 H1: 310mm H2: 290mm

전체 치수
(15T 프레서 포함)

270mm(폭) x 240mm(깊이) x 660mm(높이)

순중량

 100파운드

규정 준수

 CE 인증

보증

 평생 지원이 포함된 2년 제한 보증

응용 프로그램 노트

CIP를 위해 샘플을 밀봉하기 위해 액상 고무를 사용할 수 있습니다.

이 기계를 건조 프레싱으로 사용하여 다이를 프레싱 주문할 수 있습니다.

경고

프레스가 목표 압력을 8분 이상 유지하지 않도록 하십시오.

압력 유지 시간 동안 목표 압력이 약간 낮아지는 것은 정상적인 현상이므로, 이 기간 동안에는 빨간색 버튼이나 녹색 버튼을 절대 누르지 마세요.

먼저 압력을 완전히 방출한 후 핸드 휠과 압력 방출 밸브가 조여졌는지 확인한 후 누르세요.

하단 실린더(피스톤)를 최대 이동 거리(20mm)보다 더 높이 올리지 마십시오.

1

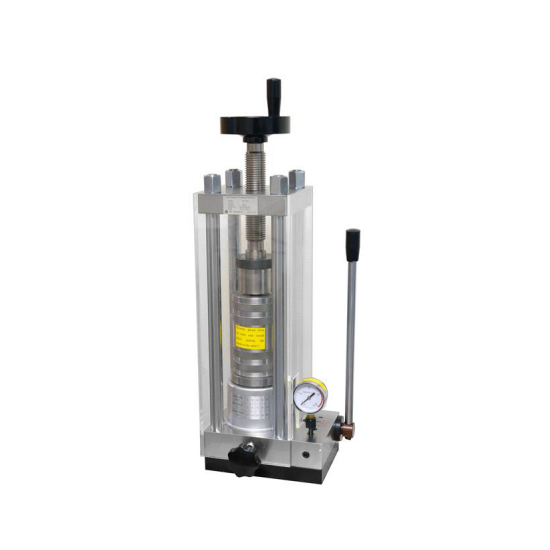

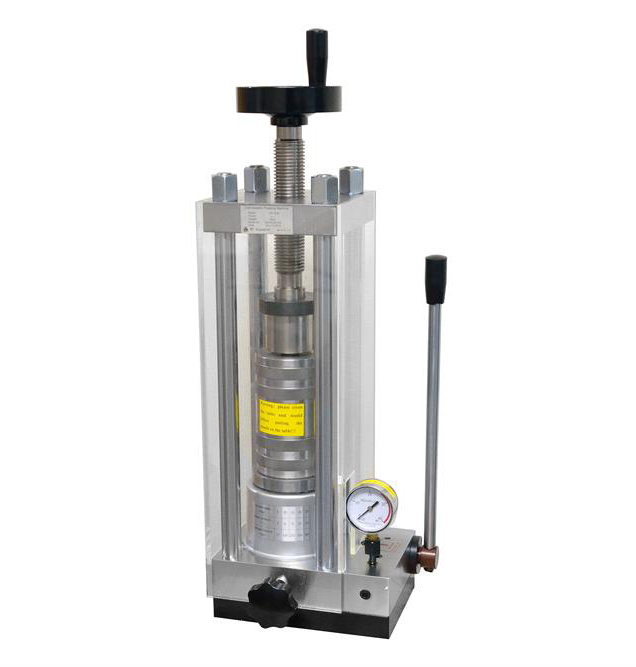

메인기(15T 전기유압프레스기)

1개 단위

2

냉간 등방성 프레싱 다이(위치판, 상하 프레싱 다이)

1세트

3

씰 키트

1세트

4

검은색 고무 링 OD 7/8"

3개

5

푸싱로드 핸드휠

1개

6

유압프레스 오일

1병

7

소켓 헤드 스크루드라이버

 1개
