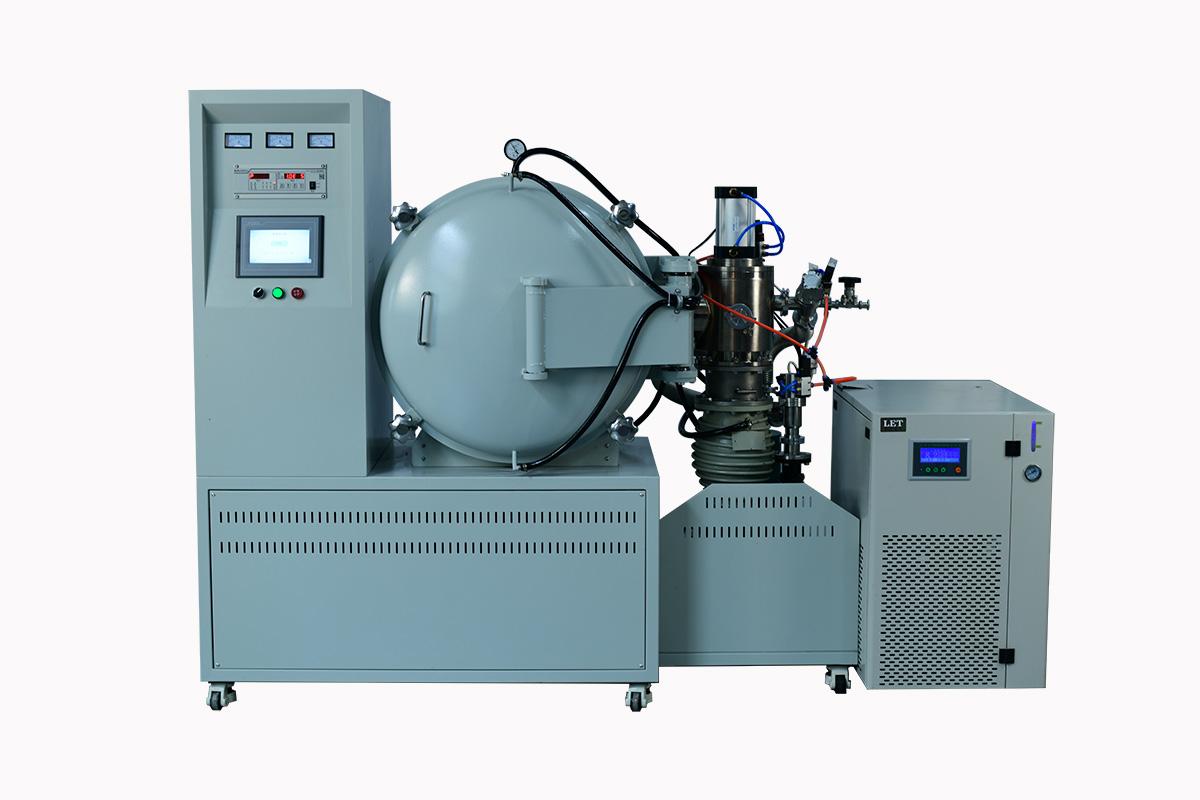

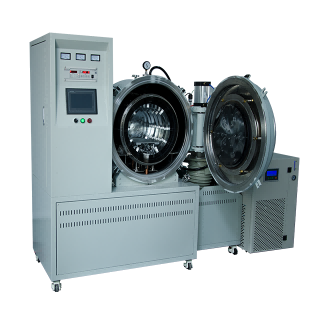

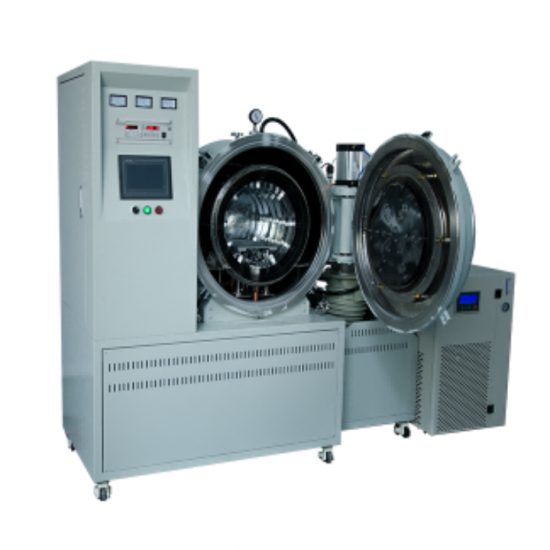

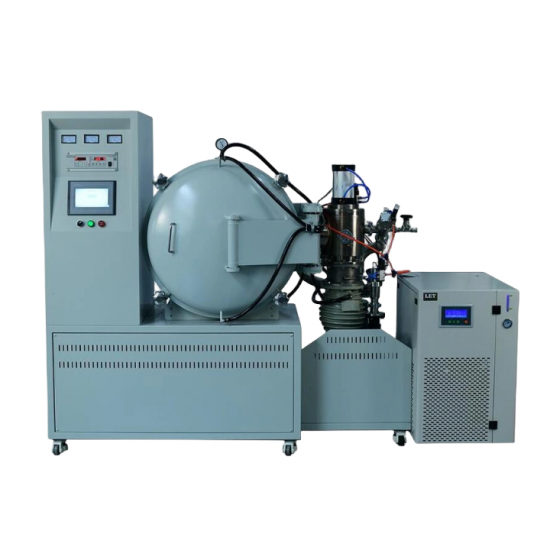

용광로 본체

이중층 수중층 구조를 채택했으며, 노체 또한 이중층 수냉 구조로, 중앙은 물로 냉각됩니다. 내벽은 스테인리스 스틸(SUS304)로 제작되었으며, 내벽은 엄격하고 정밀하게 연마되었고, 외벽은 금속 무광 표면 처리되었습니다. 깨끗하고 미려하며, 이물질이 묻어도 쉽게 청소할 수 있습니다. 노체 내부의 단열층은 다층 몰리브덴 시트와 스테인리스 스틸 시트로 구성되었으며, 특수 고정 방식을 사용하여 변형을 줄였습니다. 진공 밀봉에는 "O"링을 사용했으며, 수냉 장치가 설치되어 있습니다(과열로 인한 "O"링의 노화 방지). 공기 배출구, 공기 흡입구, 열전대 구멍 등이 있습니다.

용광로 문

이중 샌드위치 헤드 구조를 채택하고 물로 냉각됩니다.

용광로 프레임

형강과 강판을 이용하여 상자형 구조로 용접 하였으며  , 그 상자형 구조 위에 용광로 본체를 올려놓아 미관과 관대함을 겸비하였습니다.

진공 시스템

진공 시스템은 하나로 구성됩니다

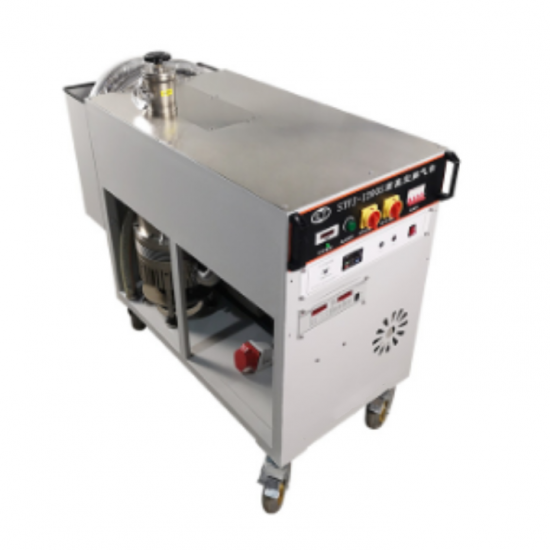

STFJ-1200 보텍스 분자 펌프는 25L/S 회전 베인 펌프, 수동 고진공 배플 밸브, 진공 압력 게이지(±Pa), 팽창 밸브, 수축 밸브 및 진공 파이프라인을 갖추고 있습니다. 진공도는 디지털 디스플레이 복합 진공 게이지로 측정합니다.

온도 조절

전원 조절기는 온도를 제어하는 데 사용되며, 계기는 PID 조정, 과열 경고음 및 경고등 기능이 있는 Yudian 계기이고, 전기 부품은 Chint 브랜드로 온도 제어 정확도가 높고 작동이 쉽습니다.

가스 시스템

전체 시스템에는 공기 흡입구와 공기 배출구가 하나씩 있으며, 여기에 공기를 채울 수 있습니다.

변압기 및 연결 케이블

매칭 변압기와 연결 케이블을 사용합니다 .

수냉 시스템

다양한 파이프라인 밸브와 기타 관련 장치로 구성됩니다.

전자 제어 시스템

전자 제어 시스템은 사이리스터 구성을 채택하고 PID 기능 계측기, 다중 대역 디지털 디스플레이 미터, 과열 경고음 및 경고등 기능을 갖추고 있습니다.

냉각 시스템

수냉 시스템은 주관에서 공급되어 각 분관을 통해 노 본체, 노 덮개, 노 바닥, 전극봉, 진공 펌프 등 냉각이 필요한 곳으로 보내진 후 수집 및 배출됩니다. 각 냉각수에는 필요에 따라 유량을 조절할 수 있는 수동 밸브가 장착되어 있습니다. 급수관에는 전기 접촉 압력계가 있어 수압이 0.1MPa 미만일 경우 히터가 자동으로 차단됩니다.

변압기 및 연결 케이블

적합한 건식 변압기와 케이블을 사용하세요.

발열체 및 방열판

발열체는 몰리브덴 와이어 구조로 수직으로 설치됩니다. 사용 시, 가열로 내 반사판과의 단락을 방지하기 위해 발열체의 변형을 주의 깊게 관찰해야 합니다.

보증

사용자에 의해 손상된 가열 소자, 냉각 팬, 열전대를 제외하고 평생 지원이 포함된 1년 제한 보증입니다 .

주의: 부식성 및 산성 가스 사용으로 인해 발생한 손상, 잘못된 작동 및 사용으로 인한 손상은 1년 제한 보증의 적용을 받지 않습니다.

인증: CE , ISO 및 UL

표준 패키지 액세서리:

1. 퍼니스 커버 1세트

2. 용광로 본체    1세트

3. 용광로 바닥    1세트

4. 기본    1세트

5. 히트실드    1세트

6. 가열체   1세트

7. 진공 시스템   1세트

8. 변압기 및 연결 케이블   1세트

9. 전자제어시스템   1세트

10.수냉식 냉각기 1세트

10. 도가니 집게 1개, 열 장갑 1쌍, 사용 설명서  1  개, 조립로용 기타 소형 도구
