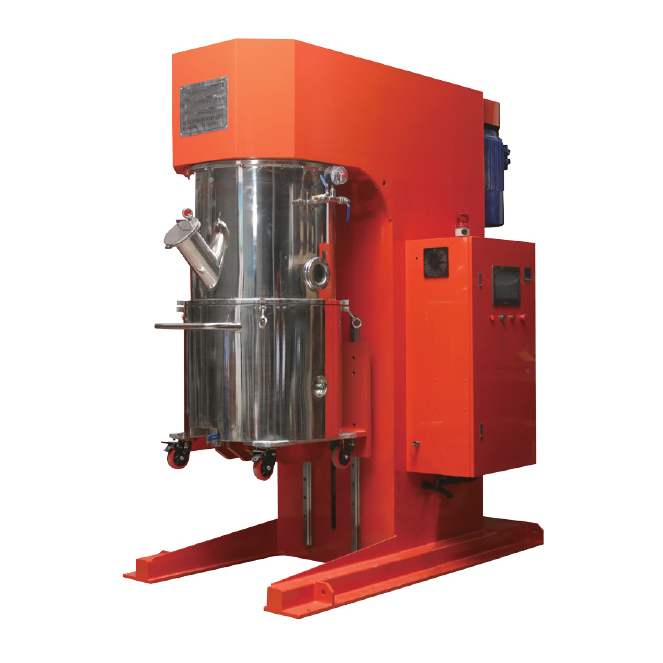

배터리 슬러리 혼합용 100L 이중 행성형 진공 혼합기

I. 작동 원리

분산 디스크 교반 패들은 공회전과 자회전 모두의 행성 운동을 구현하며, 속도는 PLC와 터치스크린으로 조절할 수 있습니다. 재료는 복잡한 운동을 하도록 설계되었으며, 강력하게 분산되고 압착되어 재료가 완전히 분산되고 혼합되도록 합니다. 슬러리 내의 기포와 재는 진공 또는 가압을 통해 제거됩니다.

II. 적용 제품

1. 점도 1,000~10,000cp 리튬이온전지 양극 및 음극 패들 소재 제작 및 기타 소재 제조

2. 아세톤 용매 혼합에는 적용 불가

III. 장비의 전체 치수 및 무게

1. 전체 치수 : W1380xH2190xL2203mm

2. 전체 기계의 무게 : 약 2.6톤

IV.장비 성능 매개변수

1. 장비 용량:

설계용량 : 149L, 사용용량 : 100L (배럴 입구에서 만재거리 157mm, 초과사용 불가)

2. 믹싱 드럼 사양:

내경 ¢650mm, 깊이 450mm.

SUS304 소재를 정밀 가공하여 제작한 이중 스테인리스 수조형. 3.Revolution

3. 1 트위스트 프레임 교반 패들 2세트, SUS304 소재, 정밀 가공 생산.

3.2 회전속도 : 6~31 rpm, 교반 패들 속도 : 12~65 rpm, 주파수 제어

3.3 전력: 5.5KW

4. 회전 (2세트)

4. 1 SUS304로 제작된 120mm 직경의 분산 디스크 2개가 장착된 분산 샤프트 2세트

4.2 회전 속도 : 300~3185 rpm, 주파수 제어

4.3 전력: 11KW

5. 진공 펌프 없이도 진공 레벨은 -0.098Mpa에 도달할 수 있습니다.

6. 온도 조절 범위 : 20~90C, 온도 차이 ± 1C, 온도 측정 지점은 배럴 본체 벽에 위치하며 재료와 직접 접촉합니다.

7. 재료

7. 1 재료와의 접촉 부분은 SUS304급 스테인리스강 이상이어야 함

7.2 주요 기계는 용접된 QS235# 강철로 만들어졌습니다.

8. 리프트 스트로크: 500mm, 리프트 모드: 배럴 전기 리프트, 출력 2.2KW

9. 제어 모드 : 수동 제어

V. 보안 보호

1. 믹싱 드럼의 상승 또는 하강을 알리는 청각적 및 시각적 경보.

2. 믹싱 배럴이 제자리에 놓이면 믹서가 작동할 수 있습니다.

3. 믹서가 작동 중일 때 배럴을 들어 올릴 수 없습니다.

4. 전기제품의 자동 보호, 작업자의 비상 정지 보호

5. 믹서, 전기 캐비닛 및 제어 상자는 접지되어야 합니다.

VI. 장비의 기술적 매개변수

1. 점도 1,000~100,000cp에 적합한 장비

2. 총 전력: 약 18.7kw

3. 진공 : ≤ -0.098Mpa

4. 혼합 드럼 수냉 재킷의 양압 : ≤ 0.4Mpa

5. 기계 외벽으로부터 1M 측정, 장비 소음 ≤ 85db

VII. 장비 구성.

1. 호스트 : 표준 표면 코팅, 옵션으로 스테인리스 스틸 클래딩, 색상은 국가 표준 따뜻한 회색입니다.

2. 배럴: 스테인리스 스틸 제작, 총 1세트. DN100 공급 포트 1개, ￠ 100 관찰 포트 1개, 스포트 포트 1개, DN40 예비 포트 2개, 3/4인치 배출 티, 100 표면 진공 테이블 1개가 기본으로 제공됩니다.

3. 믹싱 배럴: 스테인리스 스틸, 총 1세트. 수냉식 재킷 1개(1인치 내치형 냉온수 입출구, 스테인리스 스틸 퀵 커넥터 각 1개), 1인치 볼 밸브 제어 배출구, 내식성이 뛰어난 고강도 휠 4개, 배럴 본체 손잡이 1개가 기본으로 제공됩니다.

4. 교반 패들 : SUS304 제작, 총 2조

5. 분산 샤프트 : SUS304로 제작, 총 2개 그룹.

6. 장비 구성

아니요 .	표준 부품 명	사양 모델	원산지	수량	비고 s
1	모토 r	Y 시리즈	중국	2
2	주파수 변환기		중국	2
3	감속기	R 시리즈	중국	1
4	진공 게이지	YX 시리즈	중국	1
5	항온조	XMTE - 3411K	아이셋	1	중국
6	동기 휠	8 M 시리즈	중국	4
7	기계적 씰	1 05+502  시리즈	중국	1
8	고속 베어링	6 시리즈	F AG	6	독일
9	끓는 오일 씰	PTFE + FKM	중국	6
1 0	주식회사 씨	FX 3 SA -30 MR	미쓰비시	1	일본
1 1	인간 -기계  인터페이스	MT 610 3 IP	와인뷰	1	중국
